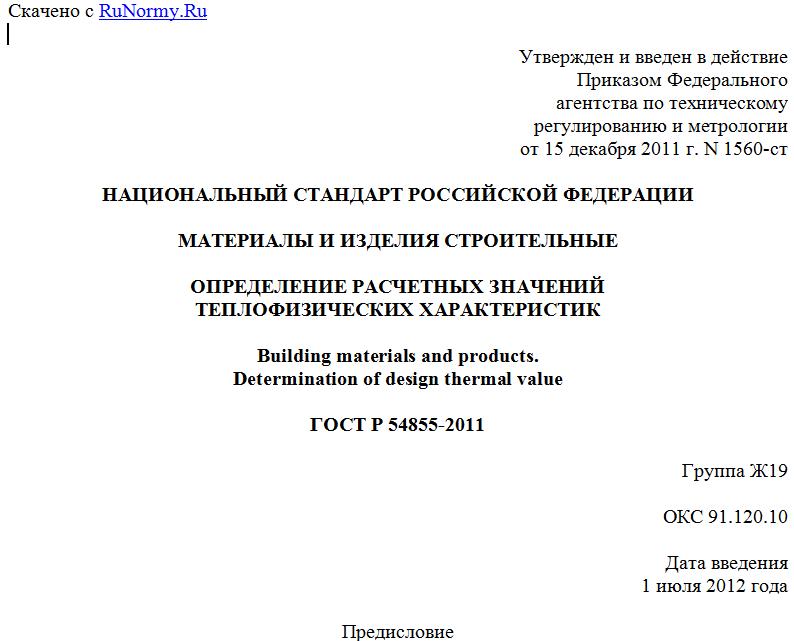

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 15 декабря 2011 г. N 1560-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
МАТЕРИАЛЫ И ИЗДЕЛИЯ СТРОИТЕЛЬНЫЕ
ОПРЕДЕЛЕНИЕ РАСЧЕТНЫХ ЗНАЧЕНИЙ
ТЕПЛОФИЗИЧЕСКИХ ХАРАКТЕРИСТИК
Building materials and products.
Determination of design thermal value
ГОСТ Р 54855-2011
Группа Ж19
ОКС 91.120.10
Дата введения
1 июля 2012 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Учреждением Научно-исследовательский институт строительной физики Российской академии архитектуры и строительных наук (НИИСФ РААСН).
2. Внесен Техническим комитетом по стандартизации ТК 465 "Строительство".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 15 декабря 2011 г. N 1560-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной сети общего пользования - на официально сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на строительные материалы и изделия и устанавливает методы определения расчетных значений теплофизических характеристик, а также правила пересчета значений указанных характеристик, полученных при одних условиях, в значения, действительные при других условиях применения материалов. Методы, приведенные в настоящем стандарте, действительны для расчетных температур окружающей среды от 0 °C до плюс 60 °C.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 8.207-76. Государственная система обеспечения единства измерений. Прямые измерения с многократными наблюдениями
ГОСТ 7076-99. Материалы и изделия строительные. Метод определения теплопроводности и термического сопротивления при стационарном тепловом режиме
ГОСТ 17177-94. Материалы и изделия строительные теплоизоляционные. Методы испытаний
ГОСТ 24816-81. Материалы строительные. Метод определения сорбционной влажности
ГОСТ 25898-83. Материалы и изделия строительные. Методы определения сопротивления паропроницанию.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины, определения, обозначения и единицы измерения
3.1. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1.1. Расчетный коэффициент теплопроводности (расчетная теплопроводность): теплопроводность строительного материала в конкретных условиях эксплуатации в составе конструкции здания, которые могут рассматриваться в качестве типовых условий эксплуатации.
3.1.2. Расчетный коэффициент паропроницаемости (расчетная паропроницаемость): паропроницаемость строительного материала в конкретных условиях эксплуатации в составе конструкции здания, которые могут рассматриваться в качестве типовых условий эксплуатации.
3.1.3. Эксплуатационная влажность (расчетная влажность А или Б): влажность строительного материала в конкретных условиях эксплуатации в составе конструкции здания, которые могут рассматриваться в качестве типовых условий эксплуатации.
3.2. Обозначения и единицы измерения
Условные обозначения характеристик и единицы их измерения приведены в таблице 1.
Таблица 1
Обозначения и единицы измерения
------------T---------------------------------------------T---------------¬
¦Обозначения¦ Параметр ¦ Единица ¦
¦ ¦ ¦ измерения ¦
+-----------+---------------------------------------------+---------------+
¦ F ¦Поправка к коэффициенту теплопроводности ¦ - ¦
¦ T ¦в зависимости от температуры ¦ ¦
+-----------+---------------------------------------------+---------------+
¦ T ¦Термодинамическая температура ¦ К ¦
+-----------+---------------------------------------------+---------------+
¦ ¦ ¦ -1 ¦
¦ f ¦Коэффициент влияния температуры ¦ К ¦
¦ T ¦ ¦ ¦
+-----------+---------------------------------------------+---------------+
¦ w ¦Влажность материала по массе ¦ % ¦
+-----------+---------------------------------------------+---------------+
¦ лямбда ¦Коэффициент теплопроводности ¦ Вт/(м x °C) ¦
¦ ¦(теплопроводность) ¦ ¦
+-----------+---------------------------------------------+---------------+
¦ мю ¦Коэффициент паропроницаемости строительного ¦мг/(м x ч x Па)¦
¦ ¦материала ¦ ¦
+-----------+---------------------------------------------+---------------+
¦ ро ¦Плотность ¦ кг/м3 ¦
+-----------+---------------------------------------------+---------------+
¦ m ¦Масса образца ¦ кг ¦
L-----------+---------------------------------------------+----------------
4. Определение расчетной теплопроводности материала
4.1. Общие положения
Теплопроводность сухих и влажных образцов материала измеряют по ГОСТ 7076 при средней температуре образца (25 +/- 1) °C [(298 +/- 1) К].
Измерения теплопроводности образцов материала в сухом состоянии проводят при влажности, близкой к влажности при условиях эксплуатации А, и при влажности, близкой к влажности при условиях эксплуатации Б.
4.2. Подготовка образцов к испытанию
Измерения теплопроводности проводят на пяти образцах, отобранных от пяти партий конкретной марки материала или изделия (по одному образцу от партии). Измерения теплопроводности каждого образца проводят в сухом состоянии и при двух значениях влажности.
Если размер пор, раковин или инородных включений в материале не превышает 0,1 толщины образца, допускается проводить испытания на образцах толщиной 20 - 30 мм. Для трудноувлажняемых материалов (материалы с закрытой мелкопористой структурой, например, экструзионный пенополистирол) допускается проводить испытания на образцах толщиной до 5 мм, соблюдая требования к однородности структуры материала, приведенные выше. Толщину образца следует измерять по ГОСТ 17177.
Отобранные образцы высушивают до постоянной массы при температуре, указанной в нормативном документе на данный материал, или в соответствии с требованиями ГОСТ 17177. Образец считают высушенным до постоянной массы, если расхождения между результатами двух последовательных взвешиваний не будут превышать 0,5%, при этом время сушки должно быть не менее 0,5 ч. По окончании сушки определяют массу и теплопроводность каждого образца в сухом состоянии.
4.3. Определение эксплуатационной влажности материала
Значения эксплуатационной влажности исследуемого материала для условий эксплуатации А и Б следует принимать по значениям влажности аналогичного материала, приведенным в Приложении А. При этом следует учитывать следующие условия:
- если определенное по Приложению А значение эксплуатационной влажности материала для условий эксплуатации А оказалось меньше, чем значение сорбционной влажности материала при относительной влажности воздуха 80%, то в качестве эксплуатационной влажности материала для условий эксплуатации А следует принимать значение сорбционной влажности материала при относительной влажности воздуха 80%;
- если определенное по Приложению А значение эксплуатационной влажности материала для условий эксплуатации Б оказалось меньше значения сорбционной влажности материала при относительной влажности воздуха 97%, то в качестве эксплуатационной влажности материала для условий эксплуатации А следует принимать значение сорбционной влажности материала при относительной влажности воздуха 97%.
Сорбционную влажность материала или изделия определяют по ГОСТ 24816. Статистическую обработку результатов измерения выполняют по ГОСТ 8.207 при доверительной вероятности 0,95 для нормального распределения результатов измерений. Неисключенную систематическую погрешность средств измерений следует принимать равной не менее 3% текущего значения теплопроводности.
4.4. Увлажнение образцов материала
4.4.1. Для каждого образца материала рассчитывают массу, до которой его следует увлажнить, чтобы получить значения влажности, соответствующие условиям эксплуатации А или Б:
