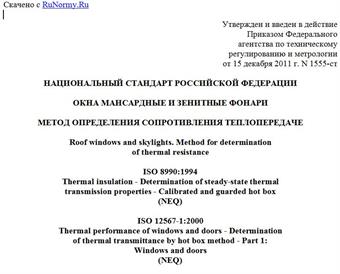

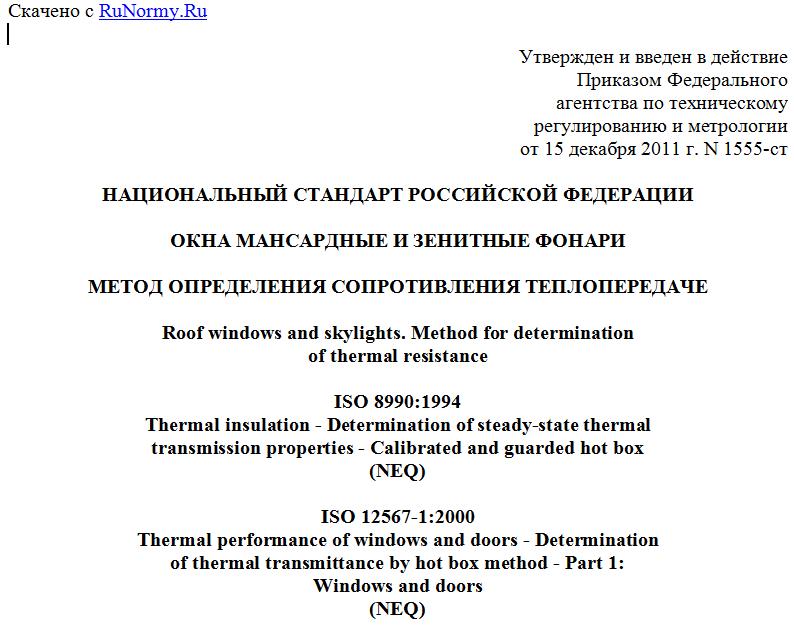

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 15 декабря 2011 г. N 1555-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ОКНА МАНСАРДНЫЕ И ЗЕНИТНЫЕ ФОНАРИ
МЕТОД ОПРЕДЕЛЕНИЯ СОПРОТИВЛЕНИЯ ТЕПЛОПЕРЕДАЧЕ
Roof windows and skylights. Method for determination
of thermal resistance
ISO 8990:1994
Thermal insulation - Determination of steady-state thermal
transmission properties - Calibrated and guarded hot box
(NEQ)
ISO 12567-1:2000
Thermal performance of windows and doors - Determination
of thermal transmittance by hot box method - Part 1:
Windows and doors
(NEQ)
ISO 12567-2:2005
Thermal performance of windows and doors - Determination
of thermal transmittance by hot box method - Part 2:
Dormers and other rice windows
(NEQ)
ГОСТ Р 54850-2011
Группа Ж39
ОКС 90.060.10
Дата введения
1 мая 2012 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Федеральным государственным бюджетным учреждением "Научно-исследовательский институт строительной физики Российской академии архитектуры и строительных наук" при участии ОАО "Центральный научно-исследовательский институт жилых и общественных зданий".
2. Внесен Техническим комитетом по стандартизации ТК 465 "Строительство".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 15 декабря 2011 г. N 1555-ст.
4. В настоящем стандарте учтены основные нормативные положения международных стандартов:
- ИСО 8990:1994 "Теплоизоляция. Определение характеристик стационарной теплопередачи. Калиброванный и защищенный горячий ящик" (ISO 8990:1994 "Thermal insulation - Determination of steady-state thermal transmission properties - Calibrated and guarded hot box", NEQ);
- ИСО 12567-1:2000 "Тепловые характеристики окон и дверей. Определение коэффициента теплопередачи с помощью термокамеры. Часть 1. Окна и двери" (ISO 12567-1:2000 "Thermal performance of windows and doors - Determination of thermal transmittance by hot box method - Part 1: Windows and doors", NEQ);
- ИСО 12567-2:2005 "Тепловые характеристики окон и дверей. Определение коэффициента теплопередачи с помощью теплокамеры. Часть 2. Слуховые окна и прочие выступающие окна" (ISO 12567-2:2005 "Thermal performance of windows and doors - Determination of thermal transmittance by hot box method - Part 2: Dormers and others rice windows", NEQ).
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Настоящий стандарт соответствует требованиям Федеральных Законов N 261-ФЗ от 23 ноября 2009 года "Об энергосбережении и повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты" и N 384-ФЗ от 30 декабря 2009 г. "Технический регламент о безопасности зданий и сооружений", согласно которым здания и сооружения, с одной стороны, должны исключать в процессе эксплуатации нерациональный расход энергетических ресурсов, а с другой стороны - не создавать условий для недопустимого ухудшения параметров среды обитания людей и условий производственно-технологических процессов.
Настоящий стандарт предназначен для определения в лабораторных условиях сопротивления теплопередаче и коэффициента теплопередачи светопрозрачных ограждающих конструкций, позволяющих количественно оценить теплотехнические качества зданий и сооружений и соответствие их ограждающих конструкций требованиям [1] с учетом требований ГОСТ Р 51380 и ГОСТ Р 51387, установить реальные потери тепла через наружные ограждающие конструкции, проверить проектные конструктивные решения и их реализацию в построенных зданиях и сооружениях.
Настоящий стандарт является одним из базовых стандартов, обеспечивающих параметрами энергетический паспорт и энергоаудит эксплуатируемых зданий и сооружений.
1. Область применения
Настоящий стандарт распространяется на наружные светопрозрачные конструкции жилых, общественных, производственных и сельскохозяйственных зданий - мансардные окна по ГОСТ 30734, зенитные фонари, например, по ГОСТ 22160, выступающие за (над) наружную(ой) поверхность(ю) непрозрачных наружных ограждений (стен, покрытий), светопропускающее заполнение которых расположено параллельно или под углом к поверхности наружных непрозрачных ограждений, и устанавливает метод определения их сопротивления теплопередаче и коэффициента теплопередачи в климатической камере с помощью калориметра (приставной горячей камеры).
Теплозащитные характеристики заполнений проемов, устанавливаемых в пределах толщины наружных ограждений (оконных и дверных блоков), определяются в соответствии с требованиями ГОСТ 26602.1.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 50431-92. Термопары. Часть 1. Номинальные статистические характеристики преобразования
ГОСТ Р 51380-99. Энергосбережение. Методы подтверждения соответствия показателей энергетической эффективности энергопотребляющей продукции их нормативным значениям. Общие требования
ГОСТ Р 51387-99. Энергосбережение. Нормативно-методическое обеспечение. Основные положения
ГОСТ 12.1.013-78. Система стандартов по безопасности труда. Строительство. Электробезопасность. Общие требования
ГОСТ 111-2001. Стекло листовое. Технические условия
ГОСТ 112-78. Термометры метеорологические стеклянные. Технические условия
ГОСТ 1790-77. Проволока из сплавов хромель Т, алюмель, копель и константан для термоэлектродов термоэлектрических преобразователей. Технические условия
ГОСТ 6616-94. Преобразователи термоэлектрические. Общие технические условия
ГОСТ 6651-94. Термопреобразователи сопротивления. Общие технические требования и методы испытаний
ГОСТ 7076-99. Материалы и изделия строительные. Метод определения теплопроводности и термического сопротивления при стационарном тепловом режиме
ГОСТ 8711-93. Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам
ГОСТ 9736-91. Приборы электрические прямого преобразования для измерения неэлектрических величин. Общие технические требования и методы испытаний
ГОСТ 15588-86. Плиты пенополистирольные. Технические условия
ГОСТ 22160-76. Купола из органического стекла двухслойные. Технические условия
ГОСТ 24866-99. Стеклопакеты клееные строительного назначения. Технические условия
ГОСТ 26254-84. Здания и сооружения. Методы определения сопротивления теплопередаче ограждающих конструкций
ГОСТ 26602.1-99. Блоки оконные и дверные. Методы определения сопротивления теплопередаче
ГОСТ 27382-87. Переключатели поворотные. Общие технические условия
ГОСТ 27570.0-87. Безопасность бытовых и аналогичных электрических приборов. Общие требования и методы испытаний
ГОСТ 30733-2000. Стекло с низкоэмиссионным твердым покрытием. Технические условия
ГОСТ 30734-2000. Блоки оконные мансардные. Технические условия
ГОСТ 31166-2003. Конструкции ограждающие зданий и сооружений. Метод калориметрического определения коэффициента теплопередачи.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применяют следующие термины с соответствующими определениями:
3.1. Теплопередача: перенос теплоты через ограждающую конструкцию от взаимодействующей с ней средой с более высокой температурой к среде с другой стороны конструкции с более низкой температурой.
3.2. Тепловой поток Q, Вт: количество теплоты, проходящее через конструкцию или среду в единицу времени.
3.3. Плотность теплового потока (поверхностная) q, Вт/м2: значение теплового потока, проходящего через единицу площади поверхности конструкции.
3.4. Теплоусвоение поверхности конструкции: свойство поверхности ограждающей конструкции поглощать или отдавать теплоту.
3.5. Коэффициент теплообмена (тепловосприятия или теплоотдачи ), Вт/(м2 x °C): величина, численно равная поверхностной плотности теплового потока при перепаде температур между поверхностью и окружающей средой в 1 °C для внутренней и наружной поверхностей соответственно.
3.6. Сопротивление теплообмену (тепловосприятию или теплоотдаче ), м2 x °C/Вт: величина, обратная коэффициенту теплообмена.
3.7. Приведенное сопротивление теплопередаче ограждающей конструкции , м2 x °C/Вт: средневзвешенное сопротивление теплопередаче теплотехнически неоднородной ограждающей конструкции.
3.8. Приведенный коэффициент теплопередачи ограждающей конструкции , Вт/(м2 x °C): величина, обратная приведенному сопротивлению теплопередаче
