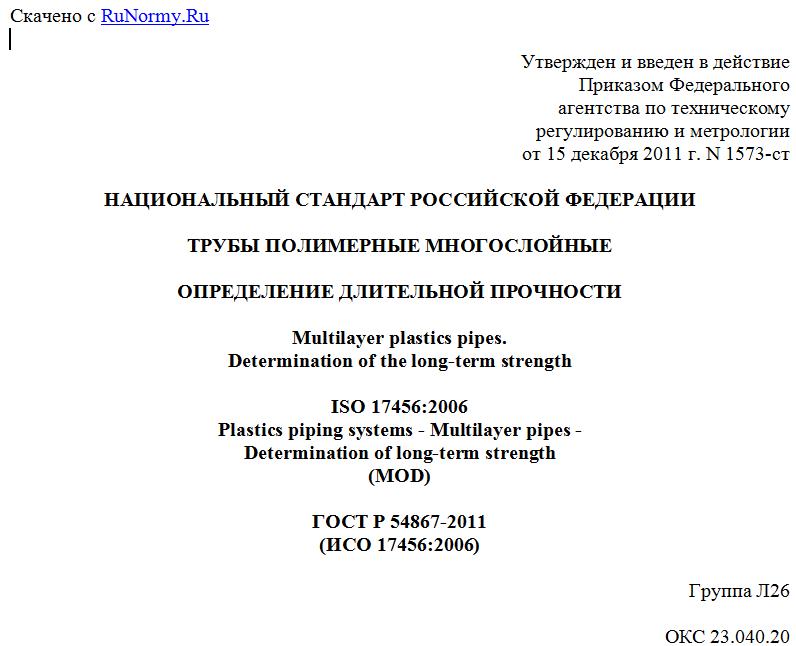

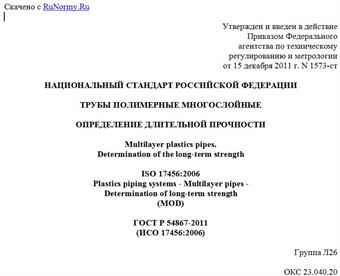

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТРУБЫ ПОЛИМЕРНЫЕ МНОГОСЛОЙНЫЕ
ОПРЕДЕЛЕНИЕ ДЛИТЕЛЬНОЙ ПРОЧНОСТИ
Multilayer plastics pipes.
Determination of the long-term strength
ISO 17456:2006
Plastics piping systems - Multilayer pipes -
Determination of long-term strength
(MOD)
ГОСТ Р 54867-2011
(ИСО 17456:2006)
Группа Л26
ОКС 23.040.20
Дата введения
1 января 2013 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен ОАО "Научно-исследовательский институт санитарной техники", ООО "Группа ПОЛИПЛАСТИК" при участии фирм ООО "ТЕСЕ Системс", ООО "Экструзионные машины", "HENCO INDUSTRIES N.V.", ЗАО "Упонор Рус" на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Техническими комитетами по стандартизации ТК 465 "Строительство" и ТК 241 "Пленки, трубы, фитинги, листы и другие изделия из пластмасс".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 15 декабря 2011 г. N 1573-ст.
4. Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 17456:2006 "Пластмассовые трубопроводные системы. Многослойные трубы. Определение длительной прочности" (ISO 17456:2006 "Plastics piping systems - Multilayer pipes - Determination of long-term strength") путем исключения из текста ссылок на стандарты ИСО 1167-1 и ИСО 1167-2, не применяемые на территории Российской Федерации, и дополнения нормативной ссылкой на ГОСТ 24157-80.
Наименование настоящего стандарта изменено по отношению к наименованию международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5)
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на полимерные многослойные трубы и устанавливает следующие методы определения длительной гидростатической прочности: расчетный метод, применяемый для многослойных труб типа P (все слои полимерные), экспериментальный метод (испытание давлением), применяемый для многослойных труб типов P и M (с полимерными и металлическими слоями).
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 15088-83 (ИСО 9080:2003). Трубы из термопластичных материалов. Определение длительной гидростатической прочности на образцах труб методом экстраполяции (ИСО 9080:2003 "Трубы и трубопроводы из пластмасс - Определение длительной гидростатической прочности термопластичных материалов на образцах труб методом экстраполяции", MOD)
ГОСТ 24157-80. Трубы из пластмасс. Метод определения стойкости при постоянном внутреннем давлении.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочного стандарта в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Многослойная труба: труба, состоящая из слоев различных материалов.
3.2. Многослойная труба типа M: труба, состоящая из слоев полимерных материалов и одного или более металлических слоев.
Примечание. Стенка трубы состоит не менее чем на 60% из полимерных материалов [например, сшитый полиэтилен/алюминий/сшитый полиэтилен (PEX/AI/PEX) или полиэтилен повышенной теплостойкости/алюминий/сшитый полиэтилен (PE-RT/AL/PEX)].
3.3. Многослойная труба типа P: труба, состоящая из одного или более полимерных слоев, несущих нагрузку [например, хлорированный поливинилхлорид/сшитый полиэтилен (PVC-C/PEX)].
Примечание. Трубы, состоящие из одного полимерного слоя, несущего нагрузку, и имеющие на наружной поверхности слой, не несущий нагрузку, в настоящем стандарте не рассматриваются.
3.4. Однотипные конструкции труб типа P: многослойные трубы, конструкции которых являются идентичными для более чем одного диаметра при следующих условиях:
- при изготовлении труб применяют одинаковый технологический процесс;
- для каждого слоя, несущего нагрузку, применяют один вид материала с одинаковыми характеристиками;
- слои разных диаметров располагаются в одинаковой последовательности;
- стандартное размерное отношение SDR каждого несущего слоя труб всех диаметров отличается не более чем на +/- 10%.
Примечание. Трубы типа P с одинаковой общей толщиной стенки в пределах диапазона диаметров относятся к однотипным конструкциям, однако испытанию подвергают только трубы максимального диаметра в пределах этого диапазона.
3.5. Однотипные конструкции труб типа M: многослойные трубы, конструкции которых являются идентичными для более чем одного диаметра при следующих условиях:
- при изготовлении труб применяют одинаковый технологический процесс (например, процесс сварки алюминиевых слоев, тип сварки и т.д.);
- слои разных диаметров располагаются в одинаковой последовательности;
- стандартное размерное отношение металлического слоя труб всех диаметров отличается не более чем на +/- 10%.
Примечание. Если для труб из определенного диапазона диаметров используются металлические слои одинаковой толщины, то значение металлического слоя всех меньших диаметров этого диапазона может быть принято как металлического слоя максимального диаметра из диапазона (например, диапазон диаметров от 12 до 20 мм с толщиной металлического слоя 0,2 мм).
3.6. Стандартное размерное отношение металлического слоя : отношение номинального наружного диаметра трубы (DN или OD) к номинальной толщине металлического слоя .
3.7. Нижний доверительный предел прогнозируемого гидростатического давления , МПа: величина с размерностью давления, представляющая собой 97,5%-ный (односторонний) нижний доверительный предел прогнозируемого гидростатического давления при температуре T и времени t.
3.8. Нижний доверительный предел прогнозируемой гидростатической прочности , МПа: величина с размерностью напряжения, представляющая собой 97,5%-ный нижний доверительный предел прогнозируемой гидростатической прочности при температуре T и времени t.
3.9. Метод I: расчетный метод определения длительной гидростатической прочности многослойных труб типа P по давлению.
3.10. Метод II: экспериментальный метод определения длительной гидростатической прочности многослойных труб типов M и P по давлению.
3.11. Длительное гидростатическое давление , МПа: величина с размерностью давления, характеризующая прогнозируемое среднее давление при температуре T и времени t (50%-ный доверительный интервал).
3.12. Длительная гидростатическая прочность , МПа: величина с размерностью напряжения, характеризующая прогнозируемую среднюю прочность при температуре T и времени t.
4. Сущность методов
Длительную прочность многослойной трубы по давлению определяют:
a) расчетом (для многослойных труб типа P), применяя уравнение (A.1) Приложения A, включающее в себя размеры и среднее значение гидростатической прочности материала каждого слоя, определенное по ГОСТ Р 54866 или по эталонным зависимостям длительной прочности, приведенным в стандарте на трубы конкретного вида;
b) анализом результатов серии испытаний на стойкость к внутреннему давлению, проведенных для многослойных труб типов M и P.
При определении длительной прочности расчетом должна быть проверена достоверность использования уравнения (A.1) для каждой конструкции многослойной трубы путем проведения подтверждающего испытания (см. 6.1.3).
Примечание. Предполагается, что стандартами на трубы конкретного вида или инструкциями изготовителя должны быть установлены следующие параметры испытания слоев, несущих нагрузку:
- для труб типа M - размеры образцов для испытаний;
- напряжение в стенке и/или испытательное давление.
5. Образцы для испытаний
Образцы для испытаний должны быть подготовлены в соответствии с ГОСТ 24157.
6. Методы определения длительной прочности <1>
