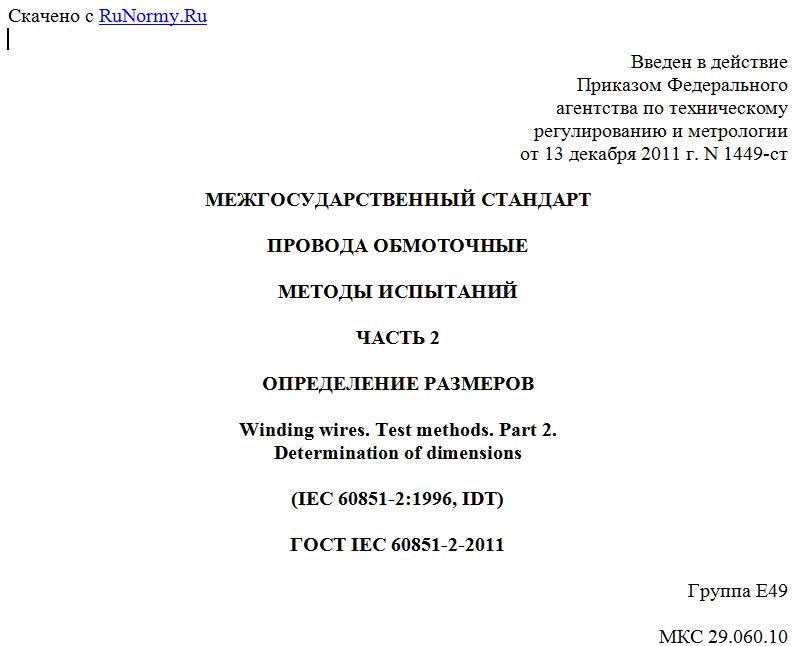

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 декабря 2011 г. N 1449-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПРОВОДА ОБМОТОЧНЫЕ
МЕТОДЫ ИСПЫТАНИЙ
ЧАСТЬ 2
ОПРЕДЕЛЕНИЕ РАЗМЕРОВ
Winding wires. Test methods. Part 2.
Determination of dimensions
(IEC 60851-2:1996, IDT)
ГОСТ IEC 60851-2-2011
Группа Е49
МКС 29.060.10
Дата введения
1 января 2013 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ)
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 ноября 2011 г. N 40)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 1449-ст межгосударственный стандарт ГОСТ IEC 60851-2-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2013 г.
5 Настоящий стандарт идентичен международному стандарту IEC 60851-2:1996 Methods of test for winding wires - Part 2: Determination of dimensions (Провода обмоточные. Методы испытаний. Часть 2. Определение размеров), включая его изменение Amd 1:1997.
Перевод с английского языка (en).
Степень соответствия - идентичная (IDT).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.
Стандарт подготовлен на основе применения ГОСТ Р МЭК 60851-2-2002
6 ВВЕДЕН ВПЕРВЫЕ
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в ежемесячном указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в ежегодном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячных информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в ежемесячном информационном указателе "Национальные стандарты"
1. Область применения
Настоящий стандарт устанавливает требования к определению размеров обмоточных проводов (далее - провода).
Определения, общие указания по проведению испытаний и полный перечень методов испытаний проводов приведены в IEC 60851-1.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие международные стандарты:
IEC 60851-1:1996 Methods of test for winding wires - Part 1: General (Провода обмоточные. Методы испытаний. Часть 1. Общие положения)
IEC 60851-5:1996 Winding wires - Test methods - Part 5: Electrical properties (Провода обмоточные. Методы испытаний. Часть 5. Электрические свойства)
3. Испытание 4. Определение размеров
3.1 Измерительное оборудование
3.1.1 Круглые и прямоугольные провода
Измерительное оборудование должно иметь разрешающую способность не более 2 мкм для проводов с жилой диаметром свыше 0,200 мм и не более 1 мкм - для проводов с жилой диаметром до 0,200 мм включительно. Можно использовать как механический контактный, так и оптический бесконтактный микрометры. При измерении механическим микрометром, контактирующим с проводом, соотношение измерительного усилия и диаметра пятки должно находиться в пределах значений, указанных в таблицах 1a и 1b. Если требуется использовать специальное измерительное оборудование, оно должно быть согласовано между потребителем и изготовителем.
Таблица 1a
Круглые эмалированные провода
Тип обмоточного провода Номинальный диаметр жилы d, мм Диаметр пятки, мм P <*>, Н/мм
Круглый эмалированный провод <= 0,100 2 - 8 0,01 <= P <= 0,16
0,100 < d <= 0,45 5 - 8 0,16 < P <= 0,32
> 0,45 0,32 < P <= 0,80
<*> .
Таблица 1b
Все типы обмоточных проводов, кроме круглых
эмалированных проводов
Тип обмоточного провода Номинальный диаметр жилы, мм Диаметр пятки, мм Измерительное усилие, Н
Круглый провод с пленочной изоляцией >= 0,100 5 - 8 1 - 8
Прямоугольный эмалированный провод и прямоугольный провод с пленочной изоляцией - 2 - 4
Провод с волокнистой изоляцией - 5 - 8 2 - 4
Провод с бумажной изоляцией 8 - 14
3.1.2 Провода пучковой скрутки
Измерение проводят при помощи отполированной конической оправки, размеры которой приведены на рисунке 1.
Рисунок 1 - Коническая оправка
3.2 Проведение измерения
3.2.1 Размеры жилы
3.2.1.1 Круглые провода
Примечание - См. таблицу 2.
3.2.1.1.1 Номинальный диаметр жилы св. 0,063 до 0,200 мм включ.
На образце провода в виде прямого отрезка в трех местах на расстоянии 1 м друг от друга удаляют изоляцию любым способом, не повреждающим жилу. Проводят по одному измерению в этих местах.
Фиксируют полученные значения. Среднее значение результатов трех измерений принимают за диаметр жилы.
3.2.1.1.2 Номинальный диаметр жилы св. 0,200 мм
С образца провода в виде прямого отрезка удаляют изоляцию любым способом, не повреждающим жилу. Проводят три измерения диаметра жилы в точках, равномерно распределенных по окружности сечения жилы.
Фиксируют полученные значения. Среднее значение результатов трех измерений принимают за диаметр жилы.
3.2.1.2 Прямоугольные провода
Изоляцию удаляют в трех местах, используемых для измерений по 3.2.5.2, любым способом, не повреждающим жилу. В каждом месте проводят по одному измерению двух размеров жилы.
Для каждого размера жилы фиксируют по три полученных значения. Средние значения результатов трех измерений принимают за ширину или толщину жилы соответственно.
3.2.2 Овальность жилы
Овальность определяют как наибольшую разность между результатами любых двух измерений диаметра жилы для каждого поперечного сечения. Измерение проводят по 3.2.1.1.
Значение овальности фиксируют.
3.2.3 Закругление углов прямоугольных проводов
Измерение проводят на подготовленных поперечных сечениях провода при соответствующем увеличении.
