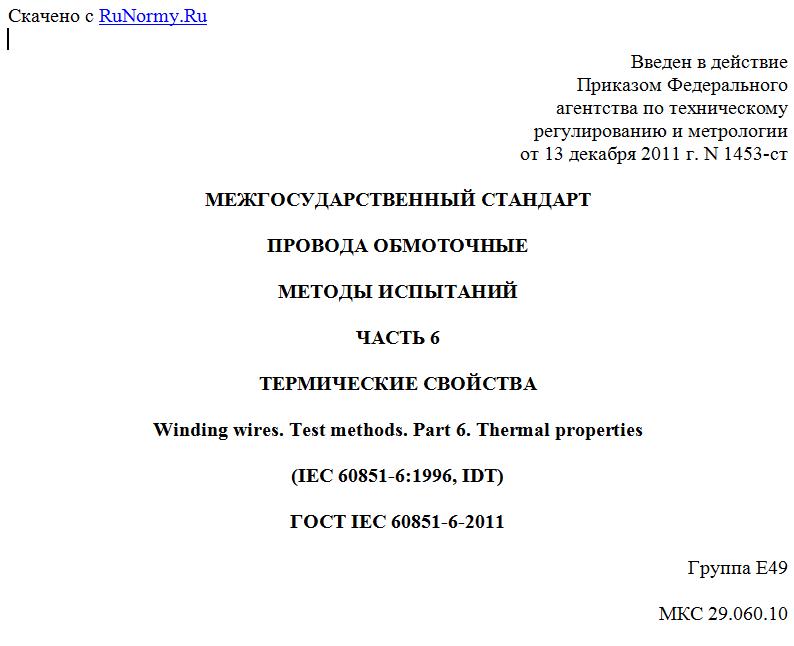

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 декабря 2011 г. N 1453-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПРОВОДА ОБМОТОЧНЫЕ
МЕТОДЫ ИСПЫТАНИЙ
ЧАСТЬ 6
ТЕРМИЧЕСКИЕ СВОЙСТВА
Winding wires. Test methods. Part 6. Thermal properties
(IEC 60851-6:1996, IDT)
ГОСТ IEC 60851-6-2011
Группа Е49
МКС 29.060.10
Дата введения
1 января 2013 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила, рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, обновления и отмены".
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ)
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 40-2011 от 29 ноября 2011 г.)
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Кыргызстан KG Кыргызстандарт
Российская Федерация RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 1453-ст межгосударственный стандарт ГОСТ IEC 60851-6-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2013 г.
5 Настоящий стандарт идентичен международному стандарту IEC 60851-6:1996 Methods of test for winding wires - Part 6: Thermal properties (Провода обмоточные. Методы испытаний. Часть 6. Термические свойства), включая его изменение Amd 1:1997.
Перевод с английского языка (en).
Степень соответствия - идентичная (IDT).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.
Стандарт подготовлен на основе применения ГОСТ Р МЭК 60851-6-2002
6 ВВЕДЕН ВПЕРВЫЕ
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в указателе "Национальные стандарты", а текст изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты"
1. Область применения
Настоящий стандарт устанавливает требования к методам испытаний обмоточных проводов (далее - проводов) по определению их термических свойств.
Настоящий стандарт устанавливает следующие методы испытания:
- испытание 9 - тепловой удар;
- испытание 10 - термопластичность;
- испытание 15 - температурный индекс;
- испытание 21 - потеря массы.
Определения, общие указания по проведению испытаний и полный перечень методов испытаний проводов приведены в IEC 60851-1.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие международные стандарты:
IEC 60172:1987 Test procedure for the determination of the temperature index of enamelled winding wires (Методы испытаний по определению температурного индекса эмалированных обмоточных проводов)
IEC 60851-1:1996 Methods of test for winding wires - Part 1: General (Провода обмоточные. Методы испытаний. Часть 1. Общие положения)
IEC 60851-3:1996 Winding wires - Test methods - Part 3: Mechanical properties (Провода обмоточные. Методы испытаний. Часть 3. Механические свойства)
IEC 60851-5:1996 Winding wires - Test methods - Part 5: Electrical properties (Провода обмоточные. Методы испытаний. Часть 5. Электрические свойства)
3. Испытание 9. Тепловой удар (для эмалированных проводов
и проводов с пленочной изоляцией)
Испытанием на тепловой удар подтверждают способность провода выдерживать температурные воздействия после растяжения и/или намотки, или изгиба вокруг стержня.
3.1 Образцы для испытания
3.1.1 Круглые провода
Образцы подготавливают в соответствии с:
- 5.1.1 IEC 60851-3 - для эмалированных проводов с жилой номинальным диаметром до 1,600 мм включ.;
- 5.2 IEC 60851-3 - то же, диаметром св. 1,600 мм;
- 5.1.1 IEC 60851-3 - для проводов с пленочной изоляцией и жилой номинальным диаметром до 1,600 мм включ.;
- 5.5.4 IEC 60851-3 - то же, диаметром св. 1,600 мм.
3.1.2 Прямоугольные провода
Образцы подготавливают в соответствии с 5.1.2 IEC 60851-3, но изгибают только по широкой стороне (по толщине).
3.2 Проведение испытания
Образец помещают на 30 мин в термостат с принудительной циркуляцией воздуха, имеющий температуру, установленную в нормативном документе на конкретный провод, с допустимым отклонением +/- 5 °C. После извлечения образца из термостата его охлаждают до комнатной температуры и осматривают на наличие трещин при увеличении в соответствии с таблицей 1.
Таблица 1
Увеличение
Размер провода Кратность
Круглый провод с жилой номинальным диаметром до 0,040 мм 10 - 15
То же, св. 0,040 до 0,500 мм включ. 6 - 10
Круглый провод с жилой номинальным диаметром св. 0,500 мм 0 - 6
Прямоугольный провод 6 - 10
3.3 Результат
Испытание проводят на трех образцах круглого и двух образцах прямоугольного провода. Фиксируют наличие трещин.
4. Испытание 10. Термопластичность
(для круглых эмалированных проводов с жилой
номинальным диаметром св. 0,100 до 1,600 мм включ.
и проводов с пленочной изоляцией)
Термопластичность определяется температурой, при которой происходит замыкание между двумя образцами провода, пересекающих друг друга под прямым углом, при приложении усилия в точке пересечения.
Примечание - Во многих случаях при заданной температуре испытания происходит разложение изоляции.
4.1 Оборудование
Используют следующее оборудование и приспособления:
- металлический блок из латуни или алюминия (с электрообогревом и средством контроля температуры) с двумя прорезями для размещения двух образцов провода, пересекающихся под прямым углом в центре блока, и с керамическим поршнем для приложения усилия в точке пересечения, как показано на рисунке 1;
- трансформатор мощностью не менее 100 В·А, обеспечивающий испытательное напряжение переменного тока (100 +/- 10) В, соединенный с токовым реле, срабатывающим при прохождении тока (5 +/- 1) мА, и резистором, ограничивающим ток до значения не более 50 мА.
1, 2 - образцы провода; 3 - поршень; 4 - керамическая
насадка поршня; 5 - груз; 6 - металлический блок;
7 - прорези для размещения образцов; 8 - отверстие
для ввода устройства контроля температуры; 9 - отверстие
