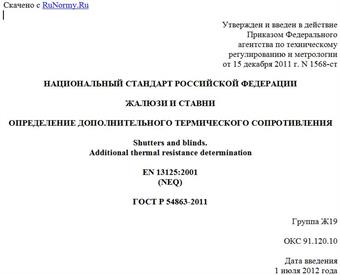

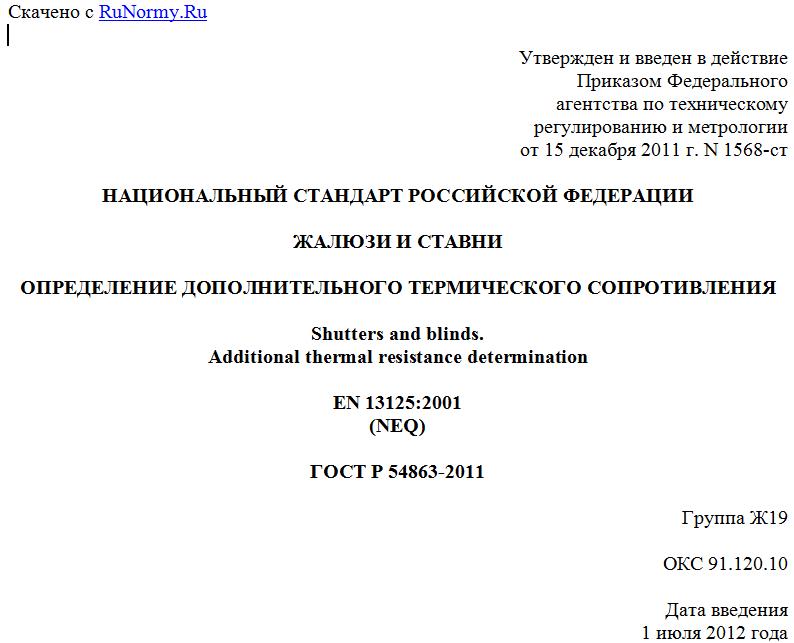

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 15 декабря 2011 г. N 1568-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЖАЛЮЗИ И СТАВНИ
ОПРЕДЕЛЕНИЕ ДОПОЛНИТЕЛЬНОГО ТЕРМИЧЕСКОГО СОПРОТИВЛЕНИЯ
Shutters and blinds.
Additional thermal resistance determination
EN 13125:2001
(NEQ)
ГОСТ Р 54863-2011
Группа Ж19
ОКС 91.120.10
Дата введения
1 июля 2012 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Учреждением "Научно-исследовательский институт строительной физики" Российской академии архитектуры и строительных наук.
2. Внесен Техническим комитетом по стандартизации ТК 465 "Строительство".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 15 декабря 2011 г. N 1568-ст.
4. Введен впервые.
5. Настоящий стандарт разработан с учетом основных положений европейского стандарта ЕН 13125-2001 "Жалюзи и ставни. Дополнительное термическое сопротивление" (EN 13125-2001 "Shutters and blinds - Additional thermal resistance", NEQ).
Наименование настоящего стандарта изменено по отношению к наименованию европейского стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (подраздел 3.5).
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Настоящий стандарт направлен на повышение энергоэффективности строительной продукции в части повышения требований к теплозащитным и светотехническим характеристикам оконных блоков в развитие положений Федеральных законов Российской Федерации от 23 ноября 2009 г. N 261-ФЗ "Об энергосбережении и повышении энергоэффективности" и от 30 декабря 2009 г. N 384-ФЗ "Технический регламент о безопасности зданий и сооружений".
Требования настоящего стандарта предназначены для применения организациями, независимо от формы собственности.
1. Область применения
Настоящий стандарт распространяется на жалюзи и ставни для оконных и балконных дверных блоков общестроительного назначения с применением различных материалов и может быть использован при промышленном их выпуске и проектировании зданий в целом.
Настоящий стандарт устанавливает классификацию ставней, внутренних, наружных и межстекольных жалюзи по их воздухопроницаемости для расчета дополнительного термического сопротивления этих изделий.
Требования настоящего стандарта распространяются на ставни и жалюзи, установленные на окнах, остекленных дверях или перегородках таким образом, что в развернутом и закрытом состояниях между ними и слоем остекления имеется воздушный промежуток постоянной толщиной от 15 до 300 мм (для ставней и жалюзи, параллельных окнам или фасадам).
Требования настоящего стандарта применяют к следующим основным типам ставен и жалюзи:
- ставни: рольставни, ставни-жалюзи, сдвижные панели, ставни типа "гармошка";
- наружные жалюзи: вертикальные и горизонтальные для окон и фасадов, противовзломные;
- внутренние жалюзи: жалюзи, а также рулонные шторы, вертикальные жалюзи, гофрированные жалюзи;
- межстекольные жалюзи.
Настоящий стандарт не устанавливает специфических требований к ставням и жалюзи специального назначения (пулезащитным, противопожарным, взрывобезопасным и др.), которые изготавливают по нормативным документам на изделия конкретных видов, а также требования к механизированным и электрическим устройствам управления ставнями и жалюзи.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 26602.1-99. Блоки оконные и дверные. Методы определения сопротивления теплопередаче
ГОСТ 26602.5-99. Блоки оконные и дверные. Методы определения сопротивления ветровой нагрузке.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Воздухопроницаемость: свойство конструкции окна пропускать воздух в закрытом состоянии при наличии разности давления на его наружной и внутренней поверхностях, численно выраженное объемом потока воздуха через единицу площади поверхности конструкции в единицу времени при постоянной разности давлений на поверхностях оконного блока.
3.2. Жалюзи: система связанных между собой горизонтальных или вертикальных пластин, устанавливаемых снаружи, внутри оконного блока или в межстекольном пространстве стеклопакета.
3.3. Короб: часть рольставни, в которой располагается смотанное полотно и вал.
3.4. Коэффициент воздухопроницаемости окна: воздухопроницаемость окна при разности давлений на его поверхностях 1 Па.
3.5. Коэффициент теплопередачи окна: величина, численно равная значению поверхностной плотности теплового потока, проходящего через конструкцию окна при разности внутренней и наружной температур воздуха 1 К.
3.6. Ламель: деталь жалюзи, рольставни и ставни в виде пластины, выполненная из металла, пластика или ткани.
3.7. Окно: элемент стеновой или кровельной конструкции, предназначенный для сообщения внутренних помещений с окружающим пространством, естественного освещения помещения, их вентиляции, защиты от атмосферных, шумовых воздействий и состоящий из оконного проема с откосами, оконного блока, системы уплотнения монтажных швов, подоконной доски, деталей слива и облицовок.
3.8. Оконный блок: светопрозрачная конструкция, предназначенная для естественного освещения помещений, его вентиляции, защиты от атмосферных и шумовых воздействий, состоящая из сборочных единиц - коробки и створчатых элементов, может включать в себя встроенные системы проветривания и дополнительные элементы (жалюзи, ставни и пр.).
3.9. Приведенный коэффициент теплопередачи окна: величина, численно равная средней величине теплового потока, приходящейся на единицу площади окна, включая светопропускающее заполнение и непрозрачные (несущие) элементы, при разности внутренней и наружной температур воздуха 1 К.
3.10. Приведенное сопротивление теплопередаче окна: величина, обратная приведенному коэффициенту теплопередачи окна.
3.11. Профиль: часть рольставни в форме полос любого сечения, из которых формируется полотно.
3.12. Рольставни: механическое или электромеханическое устройство, состоящее из полотна с концевым профилем, вала с элементами его установки и крепления, элементов подвеса полотна к валу, направляющих шин, привода и защитного короба.
3.13. Сопротивление воздухопроницанию окна: величина, обратная коэффициенту воздухопроницаемости.
3.14. Сопротивление теплопередаче конструкции окна: величина, обратная коэффициенту теплопередачи.
3.15. Ставни: конструкции, изготавливаемые из ламелей или пластин, устанавливаемые снаружи на окно для защиты от чрезмерной инсоляции, шума.
3.16. Стеклопакеты: объемные изделия, состоящие из двух или трех листов стекла, соединенных между собой по контуру с помощью дистанционных рамок и герметиков, образующих герметически замкнутые камеры, заполненные осушенным воздухом или другим газом.
3.17. Теплопередача: перенос теплоты через ограждающую конструкцию от взаимодействующей с ней средой с более высокой температурой к среде с другой стороны конструкции с более низкой температурой.
4. Ставни - классификация по воздухопроницаемости
4.1. Признаки классификации
Коэффициент воздухопроницаемости определяется параметрами общего технологического монтажного зазора между ставнями (наружными жалюзи) и ограждением окна по формуле
, (1)
где - общий технологический монтажный зазор;
, , - усредненные технологические монтажные зазоры с верхней, нижней и боковой сторон ставни (наружных жалюзи) соответственно.
Определение величины технологических монтажных зазоров показано на рисунке 1.
Примечание. Размер включен в расчет только для одной из сторон, поскольку боковые технологические монтажные зазоры на общую воздухопроницаемость влияют в значительно меньшей степени, чем верхний и нижний технологические зазоры.
Рисунок 1. Определение величины
технологических монтажных зазоров
Для рольставней в качестве берется наименьший технологический монтажный зазор на входе ставни в рулонный короб.
