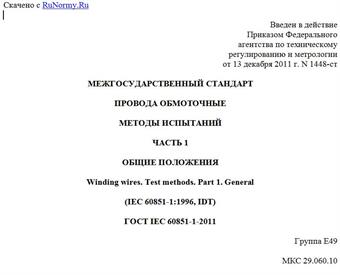

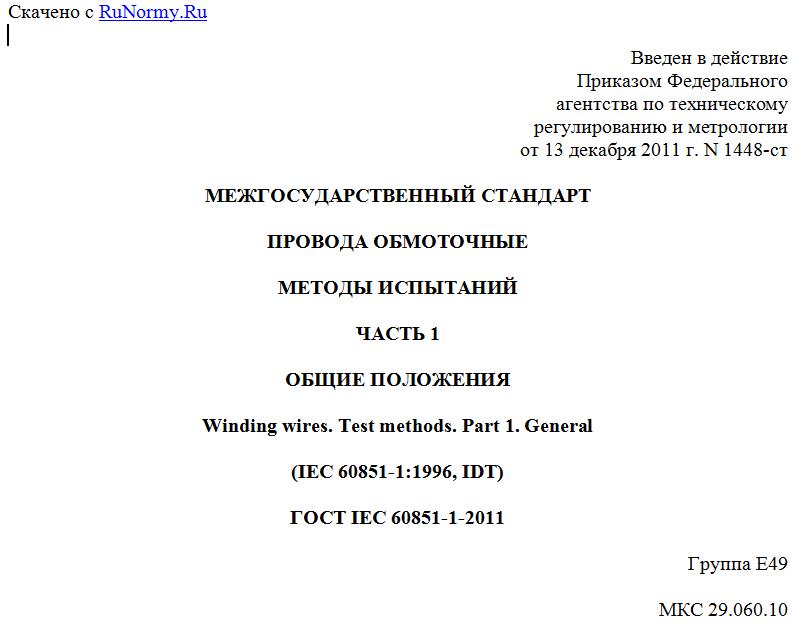

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 декабря 2011 г. N 1448-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПРОВОДА ОБМОТОЧНЫЕ
МЕТОДЫ ИСПЫТАНИЙ
ЧАСТЬ 1
ОБЩИЕ ПОЛОЖЕНИЯ
Winding wires. Test methods. Part 1. General
(IEC 60851-1:1996, IDT)
ГОСТ IEC 60851-1-2011
Группа Е49
МКС 29.060.10
Дата введения
1 января 2013 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ)
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 ноября 2011 г. N 40)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 1448-ст межгосударственный стандарт ГОСТ IEC 60851-1-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2013 г.
5 Настоящий стандарт идентичен международному стандарту IEC 60851-1:1996 Methods of test for winding wires - Part 1: General (Провода обмоточные. Методы испытаний. Часть 1. Общие положения).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.
Степень соответствия - идентичная (IDT).
Стандарт подготовлен на основе применения ГОСТ Р МЭК 60851-1-2002
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт устанавливает общие требования к проведению испытаний обмоточных проводов (далее - проводов).
Стандарт содержит определения терминов, используемых в IEC 60851-2 - IEC 60851-6.
В приложении A приведено содержание IEC 60851-2 - IEC 60851-6.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие международные стандарты:
IEC 60851-2:1996 Winding wires - Test methods - Part 2: Determination of dimensions (Провода обмоточные. Методы испытаний. Часть 2. Определение размеров)
IEC 60851-3:1996 Winding wires - Test methods - Part 3: Mechanical properties (Провода обмоточные. Методы испытаний. Часть 3. Механические свойства)
IEC 60851-4:1996 Winding wires - Test methods - Part 4: Chemical properties (Провода обмоточные. Методы испытаний. Часть 4. Химические свойства)
IEC 60851-5:1996 Winding wires - Test methods - Part 5: Electrical properties (Провода обмоточные. Методы испытаний. Часть 5. Электрические свойства)
IEC 60851-6:1996 Winding wires - Test methods - Part 6: Thermal properties (Провода обмоточные. Методы испытаний. Часть 6. Термические свойства)
3. Определения и общие требования к проведению испытаний
3.1 Определения
Ниже приведены определения терминов, используемых в IEC 60851-2 - IEC 60851-6.
3.1.1 клеящий слой: Слой материала, который наносят на эмалированный провод для склеивания витков провода в обмотке.
3.1.2 провод пучковой скрутки: Провод, состоящий из определенного числа изолированных проволок небольшого диаметра, скрученных без определенного геометрического взаиморасположения, с дополнительным общим покрытием или без него.
3.1.3 класс: Термическая характеристика провода, определяемая температурным индексом и температурой теплового удара.
3.1.4 покрытие: Слой материала, который наносят на проволоку или провод соответствующими способами, а затем высушивают и/или спекают.
3.1.5 жила: Металлическая проволока, с которой удалена изоляция.
3.1.6 изоляционное покрытие: Слой материала, накладываемый на неизолированную или изолированную жилу в виде обмотки или оплетки.
3.1.7 трещина: Разрыв в изоляции, через который видна жила при установленном увеличении.
3.1.8 двойное покрытие: Изоляция, состоящая из двух различных материалов, один из которых наносят в виде первичного, а другой - в виде вторичного покрытия.
3.1.9 эмалированный провод: Провод с изоляцией из отвержденной смолы.
3.1.10 тип: Градация диаметральной толщины изоляции провода.
3.1.11 изоляция: Покрытие жилы со специфической функцией выдерживать заданное электрическое напряжение.
3.1.12 номинальный размер жилы: Обозначение размера жилы по IEC 60317 [1].
3.1.13 однослойное покрытие: Изоляция, состоящая из одного материала.
3.1.14 обмоточный провод: Провод, используемый для намотки катушек, создающих электромагнитное поле.
3.1.15 провод: Жила, покрытая изоляцией.
3.2 Общие требования к проведению испытаний
Если нет особых указаний, все испытания проводят при температуре 15 °C - 35 °C и относительной влажности 45% - 75%. Перед началом измерений образцы выдерживают в этих условиях в течение определенного времени с тем, чтобы провод достиг стабильного состояния.
Перед испытанием провод распаковывают, избегая натяжений и излишних изгибов. Перед каждым испытанием следует убедиться, что в числе испытуемых образцов нет поврежденных.
Как правило, все существенные требования к методу испытания приведены в описании, а рисунки только иллюстрируют один из возможных способов проведения испытания.
В случае расхождений между требованиями настоящего стандарта и нормативных документов на конкретные провода следует руководствоваться последними.
Если испытание распространяется только на провода определенных типов, это указывают в описании испытания.
Испытания по IEC 60851-2 - IEC 60851-6, отмеченные звездочкой (*) в приложении A, являются периодическими. Эти испытания проводят с периодичностью, согласованной с потребителем.
Номера испытаний в IEC 60851-2 - IEC 60851-6 соответствуют номерам пунктов IEC 60317 [1].
Приложение A
(справочное)
СОДЕРЖАНИЕ IEC 60851-2 - IEC 60851-6
IEC 60851-2 (определение размеров)
1 Область применения
2 Нормативные ссылки
3 Испытание 4. Определение размеров
3.1 Измерительное оборудование
3.1.1 Круглые и прямоугольные провода
3.1.2 Провода пучковой скрутки
3.2 Проведение измерения
3.2.1 Размеры жилы
3.2.1.1 Круглые провода
3.2.1.2 Прямоугольные провода
3.2.2 Овальность жилы
3.2.3 Закругление углов прямоугольных проводов
3.2.4 Толщина изоляции
