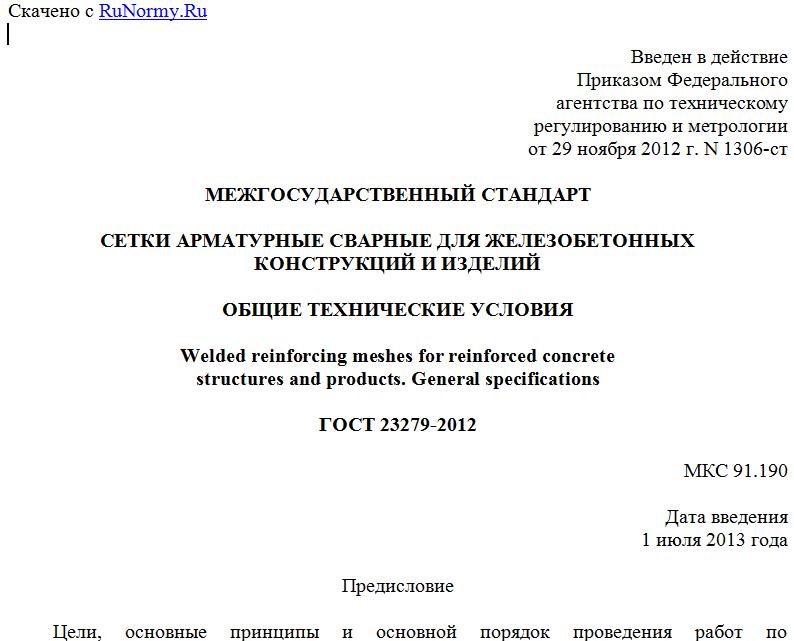

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СЕТКИ АРМАТУРНЫЕ СВАРНЫЕ ДЛЯ ЖЕЛЕЗОБЕТОННЫХ
КОНСТРУКЦИЙ И ИЗДЕЛИЙ
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
Welded reinforcing meshes for reinforced concrete
structures and products. General specifications
ГОСТ 23279-2012
МКС 91.190
Дата введения
1 июля 2013 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила, рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Российской инженерной академией.
2. Внесен Техническим комитетом по стандартизации ТК 465 "Строительство".
3. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (приложение В к Протоколу от 4 июня 2012 г. N 40).
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа государственного управления строительством
Азербайджан AZ Государственный комитет градостроительства и архитектуры
Армения AM Министерство градостроительства
Киргизия KG Госстрой
Молдова MD Министерство строительства и регионального развития
Россия RU Министерство регионального развития
Таджикистан TJ Агентство по строительству и архитектуре при Правительстве
Узбекистан UZ Госархитектстрой
4. Приказом Федерального агентства по техническому регулированию и метрологии от 29 ноября 2012 г. N 1306-ст межгосударственный стандарт ГОСТ 23279-2012 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2013 г.
5. Взамен ГОСТ 23279-85.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на сварные плоские и рулонные сетки (далее - сетки), изготовляемые на предприятиях строительной индустрии из арматурной стали диаметрами от 3 до 40 мм включительно, с расположением стержней в двух взаимно перпендикулярных направлениях, и предназначенные для армирования сборных и монолитных железобетонных конструкций и изделий.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 427-75. Линейки измерительные металлические. Технические условия
ГОСТ 5781-82. Сталь горячекатаная для армирования железобетонных конструкций. Технические условия
ГОСТ 6727-80. Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия
ГОСТ 7502-98. Рулетки измерительные металлические. Технические условия
ГОСТ 10922-90. Арматурные и закладные изделия сварные, соединения сварные арматуры и закладных изделий железобетонных конструкций. Общие технические условия
ГОСТ 14098-91. Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкции и размеры.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Классификация
3.1. Сетки подразделяют:
- по диаметрам стержней;
- по расположению рабочей арматуры.
3.2. В зависимости от диаметра стержней сетки подразделяют на тяжелые и легкие.
3.2.1. К тяжелым относят сетки, имеющие в одном направлении стержни диаметром 12 мм и более.
3.2.2. К легким относят сетки с продольными и поперечными стержнями диаметром от 3 до 10 мм включительно.
3.3. По расположению рабочей арматуры сетки подразделяют на:
- с рабочей арматурой в одном из направлений (продольном или поперечном) и распределительной арматурой в другом направлении;
- с рабочей арматурой в обоих направлениях.
4. Типы, основные параметры и размеры
4.1. Сетки изготовляют следующих типов (см. рисунки 1 и 2):
- тип 1 - тяжелые с рабочей арматурой в продольном направлении, диаметр которой больше диаметра распределительной арматуры;
- тип 2 - тяжелые с рабочей арматурой в обоих направлениях;
- тип 3 - тяжелые с рабочей арматурой в поперечном направлении, диаметр которой больше диаметра распределительной арматуры;
- тип 4 - легкие с поперечными стержнями на всю ширину сетки;
- тип 5 - легкие со смещенными поперечными стержнями.
Рисунок 1. Тяжелые сетки
Рисунок 2. Легкие сетки
4.2. Сетки изготовляют плоскими или рулонными.
Рулонными изготовляют легкие сетки с продольными стержнями из арматурной стали диаметрами от 3 до 5 мм включительно.
4.3. Сетки должны иметь в одном направлении стержни одинакового диаметра.
4.4. Сетки изготовляют с квадратными или прямоугольными ячейками.
4.5. Диаметры рабочей арматуры сеток назначают из условия необходимой по расчету площади поперечного сечения арматуры.
4.6. Отношение меньшего диаметра стержня к большему должно быть не менее 0,25.
4.7. Основные параметры сеток приведены в таблице 1.
Таблица 1
Параметры сеток
В миллиметрах
Вид сетки Тип сетки Ширина сетки b Длина сетки l Диаметры стержней Расстояние между стержнями (в осях) - шаг стержней Размеры выпусков стержней
продольных S поперечных поперечных a продольных и
Тяжелые 1 От 650 до 3050 От 850 до 9000 12 - 40 -------- 6 - 16 200 <*> 600 <**> 25 Кратные 25
2 От 850 до 5950 12 - 25 -------- 6 - 16 200 200 Кратные 25
3 От 850 до 3050 От 850 до 6250 6 - 16 -------- 12 - 25 200 400 200 <*>
Легкие 4 От 650 до 3800 От 850 до 9000 или до длины рулона 3 - 10 ------- 3 - 10 100 (150) 200 300 400 500 100 (75) 150 (125) 200 (175) 250 300 400 25 <***>
5 От 3950 до 9000 или до длины рулона 3 - 5 ------- 5 - 10
<*> Допускается применение шага стержней 100 и 300 мм в сетках типовой проектной документации на железобетонные конструкции. <**> Допускается применение шага стержней 300 мм в сетках типовой проектной документации на железобетонные конструкции. <***> См. 2.9.
Примечания 1. Тяжелые сетки типа 1 шириной от 1500 до 3050 мм с продольными стержнями диаметрами 36 и 40 мм и типа 3 длиной от 3050 до 6250 мм до освоения выпуска автоматизированного оборудования изготовляют с помощью одноточечных машин и подвесных сварочных клещей. 2. По согласованию с изготовителем допускается применение тяжелых сеток типа 1 и легких плоских сеток длиной до 11500 мм. 3. В легких сетках типа 5 длина поперечных стержней составляет от 0,85 до 0,90 ширины сетки. 4. Расстояния между продольными и поперечными стержнями легких сеток, указанные в скобках, допускается принимать при технико-экономическом обосновании.
4.8. Расстояние между стержнями - основной шаг стержней в одном направлении - следует принимать одинаковым.
4.8.1. В тяжелых сетках типа 1 для поперечных стержней у края сетки допускается применение доборного шага 100; 200 и 300 мм.
4.8.2. В легких сетках, помимо основного шага стержней в продольном направлении, допускается применение доборного шага у краев сетки, а также в месте ее
