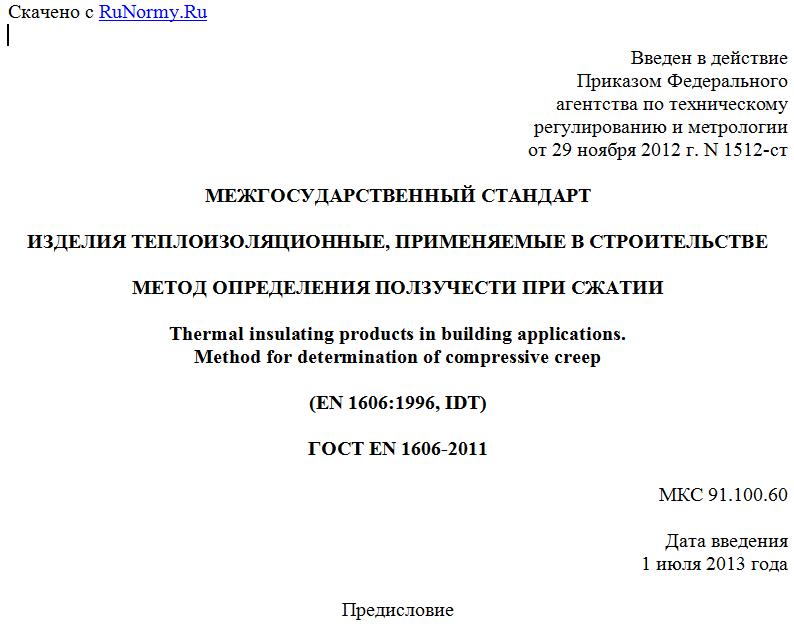

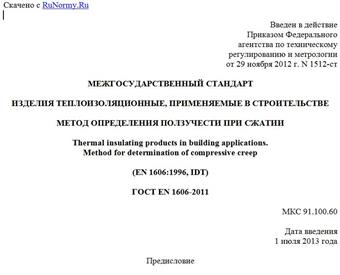

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 29 ноября 2012 г. N 1512-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ИЗДЕЛИЯ ТЕПЛОИЗОЛЯЦИОННЫЕ, ПРИМЕНЯЕМЫЕ В СТРОИТЕЛЬСТВЕ
МЕТОД ОПРЕДЕЛЕНИЯ ПОЛЗУЧЕСТИ ПРИ СЖАТИИ
Thermal insulating products in building applications.
Method for determination of compressive creep
(EN 1606:1996, IDT)
ГОСТ EN 1606-2011
МКС 91.100.60
Дата введения
1 июля 2013 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Некоммерческой организацией "Ассоциация производителей экструдированного пенополистирола "РАПЭКС" на основе аутентичного перевода на русский язык европейского регионального стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 465 "Строительство".
3. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (приложение Д к Протоколу от 8 декабря 2011 г. N 39).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа государственного управления строительством
Азербайджан AZ Государственный комитет градостроительства и архитектуры
Армения AM Министерство градостроительства
Казахстан KZ Агентство по делам строительства и жилищно-коммунального хозяйства
Киргизия KG Госстрой
Молдова MD Министерство строительства и регионального развития
Россия RU Министерство регионального развития
Таджикистан TJ Агентство по строительству и архитектуре при Правительстве
Узбекистан UZ Госархитектстрой
Украина UA Министерство регионального развития и строительства
4. Настоящий стандарт идентичен европейскому региональному стандарту EN 1606:1996. Thermal insulating products for building applications - Determination of compressive creep (Теплоизоляционные изделия, применяемые в строительстве. Определение ползучести при сжатии).
Наименование настоящего стандарта изменено относительно наименования указанного европейского регионального стандарта для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных и европейских региональных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном Приложении ДА.
Перевод с английского языка (en).
Степень соответствия - идентичная (IDT).
5. Приказом Федерального агентства по техническому регулированию и метрологии от 29 ноября 2012 г. N 1512-ст межгосударственный стандарт ГОСТ EN 1606-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2013 г.
6. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на теплоизоляционные изделия (далее - изделия), применяемые в строительстве, и устанавливает требования к средствам испытания и методике определения ползучести при сжатии образцов изделий при различных значениях заданной нагрузки.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ISO 5725-2:1994. Accuracy (trueness and precision) of measurement methods and results - Part 2: Basic method for the determination of repeatability of a standard measurement method [Точность (правильность и прецизионность) методов и результатов измерений. Часть 2: Основной метод определения повторяемости и воспроизводимости стандартного метода измерений]
EN 826:1996. Thermal insulating products for building applications - Determination of compression behavior (Теплоизоляционные изделия, применяемые в строительстве. Определение характеристик сжатия)
EN 12085:1997. Thermal insulating products for building applications - Determination of linear dimensions of test specimens (Теплоизоляционные изделия, применяемые в строительстве. Определение линейных размеров образцов для испытаний).
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Толщина (thickness): линейный размер, измеренный перпендикулярно к плоскости по длине и ширине изделия.
3.1.1. Толщина (thickness) d: толщина изделия.
3.1.2. Толщина (thickness) : толщина образца для испытания.
3.1.3. Толщина (thickness) : толщина образца под действием сжимающей нагрузки, создаваемой "собственным весом" нагружающего устройства.
3.1.4. Толщина (thickness) : толщина образца через 60 с после начала приложения нагрузки.
3.1.5. Толщина (thickness) : толщина образца в момент времени t.
3.2. Напряжение сжатия (compressive stress) : отношение сжимающей нагрузки к первоначальной площади поперечного сечения образца данной толщины.
3.3. Деформация (deformation) X: изменение толщины образца.
3.4. Относительная деформация (relative deformation) : соотношение между деформацией образца X и его толщиной , измеренной в направлении действия нагрузки.
3.5. Ползучесть при сжатии (compressive creep) : нарастание деформации образца при постоянной сжимающей нагрузке в зависимости от времени при заданной температуре и влажности:
,
где - деформация образца в момент времени t, мм;
- начальная деформация образца (через 60 с после начала приложения нагрузки), мм.
Толщины и соответствующие им деформации образца показаны на рисунке 1.
a - толщина d; b - время t; c - кривая деформации;
1 - толщина образца под нагрузкой, создаваемой
"собственным весом" устройства (менее 10% наименьшего
значения нагружающей силы, выбранной для испытания
по определению ползучести при сжатии); 2 - нагрузка,
заданная для испытания при определении ползучести
при сжатии
Рисунок 1. Толщины и соответствующие деформации
4. Сущность метода
Определяют ползучесть при сжатии путем измерения деформации образца при постоянной сжимающей нагрузке при заданных температуре, влажности и времени.
5. Средства испытания
5.1. Устройство для создания нагрузки, состоящее из двух плоских пластин, одна из которых должна быть подвижной; пластины должны быть расположены так, чтобы создавать сжимающую нагрузку на образец в вертикальном направлении.
Подвижная пластина должна быть самовыравнивающейся. Пластины должны создавать нагрузку на образец плавно, без искажений, так, чтобы в процессе испытания статическое напряжение в образце изменялось не более чем на +/- 5%.
5.2. Измерительное устройство (например, прибор с круговой шкалой) для измерения расстояния между двумя пластинами (деформацию образца) с точностью 0,01 мм.
5.3. Демпфирующие средства, обеспечивающие минимальное влияние наружной вибрации, например, основания для опоры оборудования.
Схемы испытания при определении ползучести при сжатии приведены на рисунке 2.
1 - датчик для измерения деформации или прибор
с круговой шкалой; 2 - нагружающая пластина; 3 - пластина
для распределения нагрузки на образец (подвижная,
