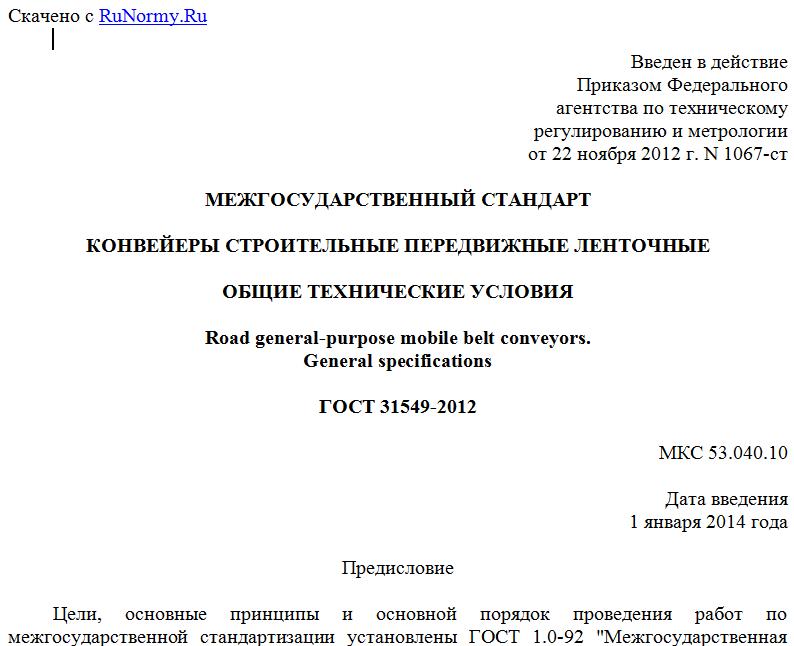

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 ноября 2012 г. N 1067-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КОНВЕЙЕРЫ СТРОИТЕЛЬНЫЕ ПЕРЕДВИЖНЫЕ ЛЕНТОЧНЫЕ
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
Road general-purpose mobile belt conveyors.
General specifications
ГОСТ 31549-2012
МКС 53.040.10
Дата введения
1 января 2014 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ).
2. Внесен Федеральным агентством по техническому регулированию и метрологии (Росстандарт).
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 24 мая 2012 г. N 41).
За принятие проголосовали:
------------------T--------------------T----------------------------------¬
¦ Краткое ¦ Код страны по ¦ Сокращенное наименование ¦
¦ наименование ¦МК (ИСО 3166) 004-97¦ национального органа по ¦
¦ страны по МК ¦ ¦ стандартизации ¦
¦(ИСО 3166) 004-97¦ ¦ ¦
+-----------------+--------------------+----------------------------------+
¦Азербайджан ¦ AZ ¦Азстандарт ¦
¦Беларусь ¦ BY ¦Госстандарт Республики Беларусь ¦
¦Казахстан ¦ KZ ¦Госстандарт Республики Казахстан ¦
¦Киргизия ¦ KG ¦Кыргызстандарт ¦
¦Молдова ¦ MD ¦Молдова-Стандарт ¦
¦Россия ¦ RU ¦Росстандарт ¦
¦Таджикистан ¦ TJ ¦Таджикстандарт ¦
¦Узбекистан ¦ UZ ¦Узстандарт ¦
L-----------------+--------------------+-----------------------------------
4. Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2012 г. N 1067-ст межгосударственный стандарт ГОСТ 31549-2012 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2014 г.
5. Настоящий стандарт подготовлен на основе применения ГОСТ Р 51803-2001.
6. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на ленточные передвижные несамоходные конвейеры (далее - конвейеры), предназначенные для транспортирования сыпучих материалов и мелкоштучных грузов при различных технологических процессах, земляных работах, в том числе в карьерах, и погрузочно-разгрузочных работах на складах.
Стандарт не распространяется на специальные конвейеры, предназначенные для транспортирования материалов температурой более 60 °C и материалов, химически активных по отношению к элементам конструкции конвейеров, а также на конвейеры, являющиеся частью машин специального назначения.
Требования 5.1, 5.3, разделов 6 и 11 настоящего стандарта являются обязательными, остальные - рекомендуемыми.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 2.601-2006 Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 2.602-95 Единая система конструкторской документации. Ремонтные документы
ГОСТ 9.014-78 Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования
ГОСТ 9.032-74 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения
ГОСТ 9.104-79 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы условий эксплуатации
ГОСТ 12.2.022-80 Система стандартов безопасности труда. Конвейеры. Общие требования безопасности
ГОСТ 7338-90 Пластины резиновые и резинотканевые. Технические условия
ГОСТ 12969-67 Таблички для машин и приборов. Технические требования
ГОСТ 14192-96 Маркировка грузов
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 19853-74 Пресс-масленки. Технические условия
ГОСТ 22645-77 Конвейеры ленточные. Роликоопоры. Типы и основные размеры
ГОСТ 25044-81 Техническая диагностика. Диагностирование автомобилей, тракторов, сельскохозяйственных, строительных и дорожных машин. Основные положения
ГОСТ 25646-95 Эксплуатация строительных машин. Общие требования
ГОСТ 25722-83 Конвейеры ленточные. Наименования частей
ГОСТ 27253-87 (ИСО 6012-82) Машины землеройные. Приборы для обслуживания
ГОСТ 27518-87 Диагностирование изделий. Общие требования
ГОСТ 28983-91 (ИСО 4510-1-87) Машины землеройные. Инструмент для технического обслуживания. Часть 1. Инструмент для ухода и регулировки
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим выпускам ежемесячно издаваемого информационного указателя за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Определения
В настоящем стандарте применяют термины и соответствующие им определения по ГОСТ 25722.
4. Основные параметры и размеры
4.1. Основные параметры и размеры конвейеров рекомендуется выбирать из следующих рядов.
4.1.1. Ширина ленты, мм: 300; 400; 500; 650; 800; 1000; 1200. Допускаемое отклонение +5%.
4.1.2. Номинальная скорость движения ленты, м/с: 0,250; 0,315; 0,40; 0,50; 0,630; 0,80; 1,0; 1,250; 1,60; 2,0; 2,50; 3,150; 4,0. Допускаемое отклонение +10%.
4.1.3. Номинальный диаметр ролика, мм: (63); 76; (83); 89; (102); 108; (127); 133; (159). Допускаемое отклонение +5%.
Значения, указанные в скобках, применять не рекомендуется.
4.1.4. Номинальный диаметр ведомых и ведущих барабанов, мм: 160; 200; 220; 250; 320; 400; 500; 630; 800. Допускаемое отклонение +5%.
4.1.5. Роликоопоры рекомендуется изготавливать с учетом требований ГОСТ 22645.
4.1.6. Длина обечайки барабанов в зависимости от ширины ленты приведена в таблице 1.
Таблица 1
Ширина ленты, мм Длина обечайки барабана, мм
300 400
400 500
500 600
650 750
800 950
1000 1150
1200 1400
4.2. В нормативных документах (далее - НД) на конвейеры конкретных моделей рекомендуется устанавливать следующие показатели качества: ширину ленты; длину обечайки барабана; расстояние между осями барабанов; ширину рамы конвейера;
диаметры средней части ведомого и ведущего барабанов; номинальный диаметр ролика ролико-опор;
