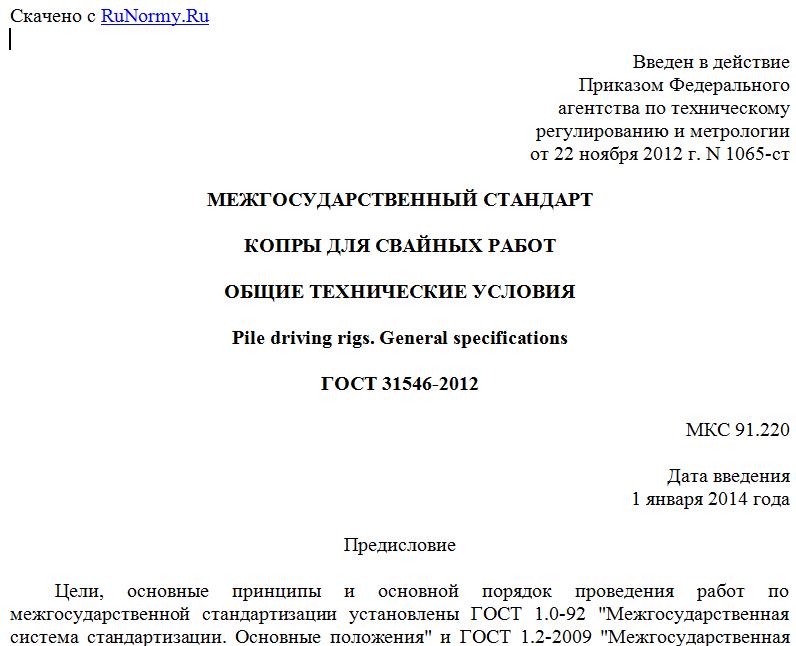

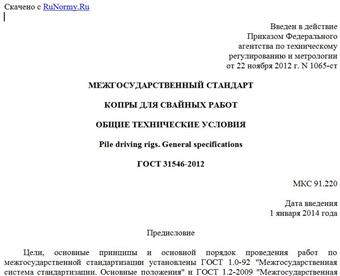

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 ноября 2012 г. N 1065-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КОПРЫ ДЛЯ СВАЙНЫХ РАБОТ
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
Pile driving rigs. General specifications
ГОСТ 31546-2012
МКС 91.220
Дата введения
1 января 2014 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ).
2. Внесен Федеральным агентством по техническому регулированию и метрологии (Росстандарт).
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 24 мая 2012 г. N 41).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2012 г. N 1065-ст межгосударственный стандарт ГОСТ 31546-2012 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2014 г.
5. Настоящий стандарт подготовлен на основе применения ГОСТ Р 51602-2000.
6. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на копры, предназначенные для навески на них свайных погружателей при проведении работ в промышленном и гражданском строительстве.
Требования 4.3, 4.4, 5.1.3, 5.1.4, 5.2.1, 5.3 и раздела 6 являются обязательными, остальные требования - рекомендуемыми.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 2.601-2006. Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 2.602-95. Единая система конструкторской документации. Ремонтные документы
ГОСТ 9.014-78. Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования
ГОСТ 9.032-74. Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения
ГОСТ 9.104-79. Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы условий эксплуатации
ГОСТ 9.302-88. Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Методы контроля
ГОСТ 2991-85. Ящики дощатые неразборные для грузов массой до 500 кг. Общие технические условия
ГОСТ 12969-67. Таблички для машин и приборов. Технические требования
ГОСТ 14192-96. Маркировка грузов
ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 27251-87 (ИСО 5004-81). Машины землеройные. Метод испытаний по определению времени перемещения рабочих органов
ГОСТ 27253-87 (ИСО 6012-82). Машины землеройные. Приборы для обслуживания
ГОСТ 27256-87 (ИСО 7128-83). Машины землеройные. Методы определения размеров машин с рабочим оборудованием
ГОСТ 27518-87. Диагностирование изделий. Общие требования
ГОСТ 27718-88 (ИСО 4510-2-86). Машины землеройные. Инструмент для технического обслуживания. Часть 2. Ремонтный инструмент. Механические съемники
ГОСТ 27922-88 (ИСО 6016-82). Машины землеройные. Методы измерения масс машин в целом, рабочего оборудования и составных частей
ГОСТ 28983-91 (ИСО 4510-1-87). Машины землеройные. Инструмент для технического обслуживания. Часть 1. Инструмент для ухода и регулировки
ГОСТ 29292-92 (ИСО 9533-89). Машины землеройные. Бортовые звуковые сигнализаторы переднего и заднего хода. Методы акустических испытаний
ГОСТ 30067-93. Экскаваторы одноковшовые универсальные полноповоротные. Общие технические условия.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Определения
3.1. В настоящем стандарте применяют термины по нормативным документам <*> государств, упомянутых в предисловии как проголосовавшие за принятие межгосударственного стандарта.
--------------------------------
<*> На территории Российской Федерации действует ГОСТ Р 50906-96.
4. Типы и основные параметры
4.1. Копры подразделяют на типы:
4.1.1. По конструкции ходовой части:
- К - колесные,
- Г - гусеничные,
- Р - рельсовые;
4.1.2. По наличию поворотной платформы:
1 - с поворотной платформой,
0 - без поворотной платформы;
4.1.3. По наличию изменения вылета мачты:
1 - с изменением вылета,
0 - без изменения вылета;
4.1.4. По наличию наклона мачты:
1 - с изменением наклона,
0 - без изменения наклона.
4.2. Высоту мачты копра выбирают исходя из длины погружаемых свай и высоты навешиваемого на копер свайного погружателя с наголовником. При этом длину свай рекомендуется выбирать из следующего ряда чисел: 4; 6; 8; 10; 12; 14; 16; 20; 24 м.
Допустимые отклонения +/- 5.
4.3. В нормативных документах на копры конкретных моделей устанавливают следующие показатели:
- наибольшую грузоподъемность, в т.ч.:
на канате подъема погружателя,
на канате подъема сваи;
- максимальное сечение забиваемых свай;
- максимальную длину забиваемых свай;
- максимальную массу забиваемых свай;
- ширину направляющих мачты;
- угол поворота платформы (при наличии);
- диапазон вылета мачты (при наличии);
- диапазон углов наклона мачты (при наличии);
- максимальную частоту вращения поворотной платформы;
- кратность полиспаста подъема молота;
- кратность полиспаста подъема сваи;
- максимальную скорость подъема молота и сваи;
- максимально допустимую скорость ветра при работе копра;
- максимально допустимый уклон стройплощадки;
- максимальную массу молота с наголовником;
- массу копра без молота;
- габаритные размеры в рабочем положении;
