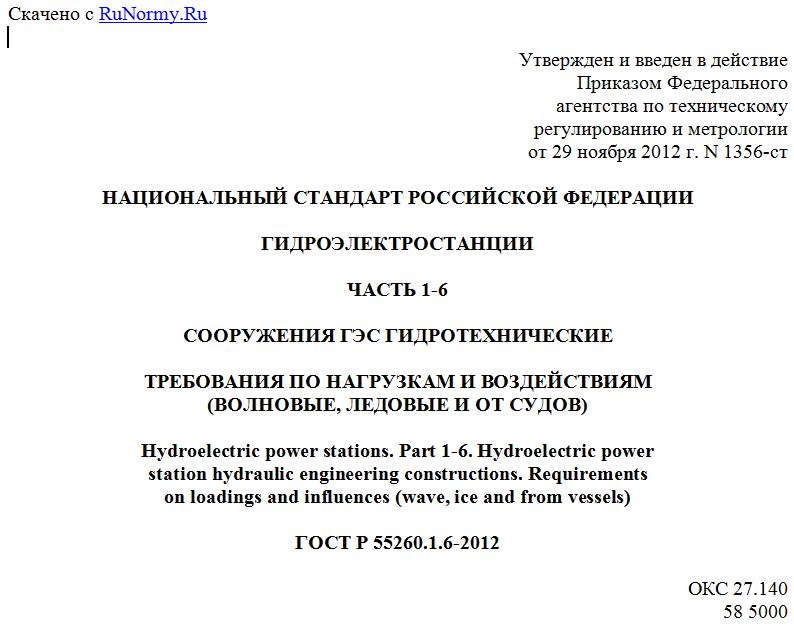

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГИДРОЭЛЕКТРОСТАНЦИИ
ЧАСТЬ 1-6
СООРУЖЕНИЯ ГЭС ГИДРОТЕХНИЧЕСКИЕ
ТРЕБОВАНИЯ ПО НАГРУЗКАМ И ВОЗДЕЙСТВИЯМ
(ВОЛНОВЫЕ, ЛЕДОВЫЕ И ОТ СУДОВ)
Hydroelectric power stations. Part 1-6. Hydroelectric power
station hydraulic engineering constructions. Requirements
on loadings and influences (wave, ice and from vessels)
ГОСТ Р 55260.1.6-2012
ОКС 27.140
58 5000
Дата введения
1 июля 2014 года
Предисловие
1 РАЗРАБОТАН Открытым акционерным обществом "Научно-исследовательский институт энергетических сооружений" (ОАО "НИИЭС")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 330 "Процессы, оборудование и энергетические системы на основе возобновляемых источников энергии"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 29 ноября 2012 г. N 1356-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)
1. Область применения
1.1 Настоящий стандарт распространяется на речные и морские гидротехнические сооружения и применяется при проектировании вновь строящихся и реконструкции существующих объектов.
1.2 Настоящий стандарт устанавливает нормативные значения нагрузок и воздействий от волн, льда и судов на гидротехнические сооружения.
1.3 Нагрузки от волн и льда на гидротехнические сооружения I класса, а также расчетные элементы волн на открытых и огражденных акваториях необходимо уточнять на основе натурных наблюдений и лабораторных исследований.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 5180-84 Грунты. Методы лабораторного определения физических характеристик
ГОСТ 12248-2010 Грунты. Методы лабораторного определения характеристик прочности и деформируемости
ГОСТ 14209-85 Трансформаторы силовые масляные общего назначения. Допустимые нагрузки
ГОСТ 19185-73 Гидротехника. Основные понятия. Термины и определения
ГОСТ 19431-84 Энергетика и электрификация. Термины и определения
ГОСТ 20522-96 Грунты. Методы статистической обработки результатов испытаний
ГОСТ 20911-89 Техническая диагностика. Термины и определения
ГОСТ 26263-84 Грунты. Метод лабораторного определения теплопроводности мерзлых грунтов
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 19185, ГОСТ 19431, ГОСТ 20911, а также следующие термины с соответствующими определениями:
3.1 вершина волны: Наивысшая точка гребня волны.
3.2 волновое давление: Доля (составляющая) гидродинамического давления, обусловленная волнением на свободной поверхности жидкости.
Примечание - Волновое давление определяется как разность значений гидродинамического давления в данной точке пространства, занятого жидкостью, при наличии и отсутствии волн.
3.3 высота волны: Превышение вершины волны над соседней подошвой на волновом профиле.
3.4 гравитационные ветровые волны: Вызванные ветром волны, в формировании которых основную роль играет сила тяжести.
3.5 гребень волны: Часть волны, расположенная выше средней волновой линии.
3.6 длина волны: Горизонтальное расстояние между вершинами двух смежных гребней на волновом профиле.
3.7 луч волны: Линия, перпендикулярная фронту волны в данной точке.
3.8 ложбина волны: Часть волны, расположенная ниже средней волновой линии.
3.9 нерегулярные волны: Волны, элементы которых изменяются случайным образом.
3.10 период волны: Интервал времени между прохождением двух смежных вершин волн через фиксированную вертикаль.
3.11 подошва волны: Наинизшая точка ложбины волны.
3.12 поступательные (бегущие) волны: Волны, видимая форма которых перемещается в пространстве.
3.13 профиль волны (главный): Линия пересечения взволнованной поверхности с вертикальной плоскостью в направлении луча волны.
3.14 разгон волн: Протяженность охваченной ветром акватории, измеренная по направлению ветра до расчетной точки.
3.15 расчетная скорость ветра (при определении элементов волн): Скорость ветра на высоте 10 м над уровнем воды.
3.16 расчетный уровень воды: Уровень, назначаемый с учетом сезонных и годовых колебаний, ветрового нагона воды, приливов и отливов.
3.17 расчетный шторм: Шторм, наблюдающийся один раз в течение заданного ряда лет (25, 50 и 100) с такой скоростью, направлением, разгоном и продолжительностью действия ветра, при которых в расчетной точке формируются волны с максимальными за этот ряд элементами.
3.18 регулярные волны: Волны, высота и период которых остаются неизменными в данной точке пространства, занятого жидкостью.
3.19 система волн: Ряд последовательных волн, имеющих одно происхождение.
3.20 скорость волны: Скорость перемещения гребня волны в направлении ее распространения.
3.21 средняя волновая линия: Линия, пересекающая запись волновых колебаний так, что суммарные площади выше и ниже этой линии одинаковы.
Примечание - Для регулярной волны - горизонтальная линия, проведенная на уровне полусуммы отметок ее вершины и подошвы.
3.22 стоячие волны: Волны, видимая форма которых в пространстве не перемещается.
3.23 фронт волны: Линия на плане взволнованной поверхности, проходящая по вершинам гребня данной волны.
3.24 элементы волны (основные): Высота, длина и период волны.
4. Обозначения и сокращения
В настоящем стандарте применены следующие обозначения:
Vw - скорость ветра;
- превышение вершины волны над расчетным уровнем;
- понижение подошвы волны от расчетного уровня;
h - высота волны;
- длина волны;
k - волновое число;
T - период волны;
- круговая частота волны;
c - скорость волны;
- крутизна волны;
- пологость волны;
hi, , Ti - соответственно высота, длина и период волн i%-ной обеспеченности в системе;
, , - соответственно средние высота, длина и период волн;
d - глубина воды при расчетном уровне;
dcr - критическая глубина воды, при которой происходит первое обрушение волн;
dcr,u - глубина воды, при которой происходит последнее обрушение волн;
Q - сила от воздействия волн на сооружение, преграду;
P - линейная нагрузка (линейная распределенная нагрузка на единицу длины сооружения, преграды);
p - волновое давление;
- плотность воды;
g - ускорение свободного падения;
- угол наклона откоса (или дна) к горизонту;
i - уклон дна.
5. Нагрузки, воздействия и их сочетания
Нагрузки и воздействия на гидротехнические сооружения подразделяются на постоянные, временные (длительные, кратковременные) и особые.
5.1. Перечень нагрузок и воздействий на гидротехнические сооружения
5.1.1 Постоянные и временные (длительные и кратковременные) нагрузки и воздействия
К постоянным и временным (длительным и кратковременным) нагрузкам и воздействиям относятся:
