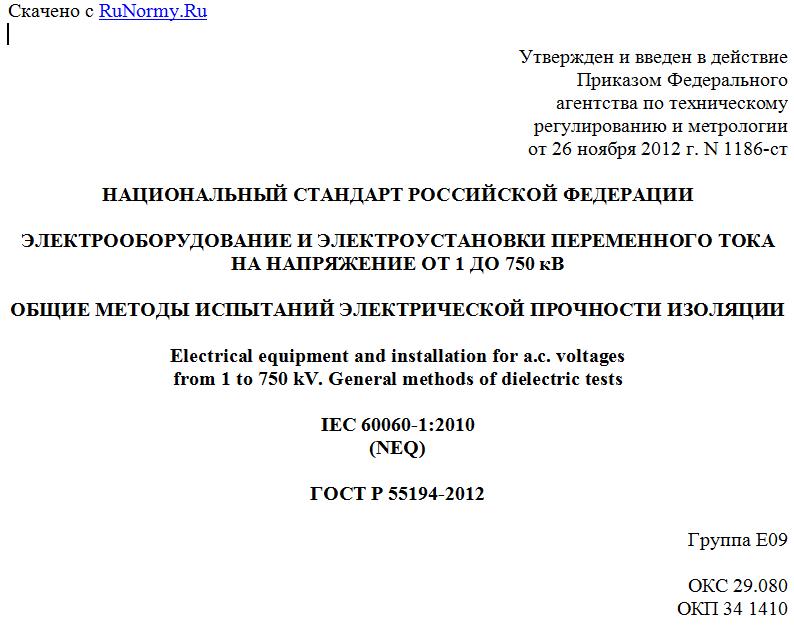

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 26 ноября 2012 г. N 1186-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЭЛЕКТРООБОРУДОВАНИЕ И ЭЛЕКТРОУСТАНОВКИ ПЕРЕМЕННОГО ТОКА
НА НАПРЯЖЕНИЕ ОТ 1 ДО 750 кВ
ОБЩИЕ МЕТОДЫ ИСПЫТАНИЙ ЭЛЕКТРИЧЕСКОЙ ПРОЧНОСТИ ИЗОЛЯЦИИ
Electrical equipment and installation for a.c. voltages
from 1 to 750 kV. General methods of dielectric tests
IEC 60060-1:2010
(NEQ)
ГОСТ Р 55194-2012
Группа Е09
ОКС 29.080
ОКП 34 1410
Дата введения
1 января 2014 года
Предисловие
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский электротехнический институт имени В.И. Ленина" (ФГУП ВЭИ)
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 37 "Электрооборудование для передачи, преобразования и распределения электроэнергии"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2012 г. N 1186-ст
4 Настоящий стандарт разработан с учетом основных нормативных положений международного стандарта МЭК 60060-1:2010 "Методы испытаний высоким напряжением. Часть 1. Общие определения и требования к испытаниям" (IEC 60060-1:2010 "High-voltage test techniques - Part 1: General definitions and test requirements", NEQ)
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на электрооборудование и электроустановки переменного тока частотой 50 Гц и их части (далее - электрооборудование) классов напряжения от 1 до 750 кВ.
Настоящий стандарт устанавливает:
1) общие методы испытаний электрической прочности изоляции электрооборудования:
- напряжением грозовых и коммутационных импульсов,
- переменным напряжением,
- постоянным напряжением,
- комбинацией вышеуказанных напряжений;
2) условия проведения этих испытаний;
3) требования к объекту испытания;
4) рекомендации по оценке результатов испытаний.
Настоящий стандарт не устанавливает методы испытаний:
- внешней изоляции в условиях загрязнения ее поверхности;
- изоляции, подвергающейся действию газов, испарений и химических отложений, вредных для изоляции;
- внешней изоляции, обусловленные учетом конденсации влаги на электрооборудовании категории размещения 2 по ГОСТ 15150;
- изоляции на стойкость к воздействию частичных разрядов;
- изоляторов потоком искр.
Примечания
1 Для получения воспроизводимых и значимых результатов могут потребоваться альтернативные методы испытаний. Выбор соответствующих методов испытаний должен быть указан в нормативных документах (НД) на электрооборудование отдельных видов.
2 Для оборудования классов напряжения Uном свыше 750 кВ может оказаться невозможным обеспечить некоторые специфические методы испытаний и допуски.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 1516.3-96 Электрооборудование переменного тока на напряжения от 1 до 750 кВ. Требования к электрической прочности изоляции
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнение для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 17512-82 Электрооборудование и электроустановки на напряжение 3 кВ и выше. Методы измерения при испытаниях высоким напряжением (с Изменением N 1)
ГОСТ 20074-83 Электрооборудование и электроустановки. Метод измерения характеристик частичных разрядов
ГОСТ 26196-84 Изоляторы. Методы измерения индустриальных радиопомех
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены следующие термины и соответствующие определения.
3.1 Термины и определения, относящиеся к характеристикам разрядов:
3.1.1 полный (завершенный) разряд: Электрический разряд, возникающий под действием электрического поля, полностью шунтирующий изоляцию между электродами и вызывающий снижение значения напряжения между электродами практически до нуля.
Примечания
1 Возможны непродолжительные полные разряды, при которых испытуемый объект на короткое время шунтируется искровым разрядом или дугой. Во время этих событий напряжение на испытуемом объекте мгновенно снижается до нуля или до очень низкого значения. В зависимости от характеристик испытательной схемы и испытуемого объекта, возможно восстановление электрической прочности изоляции, что позволяет испытательному напряжению достичь высокого значения. Такие события должны рассматриваться как полные разряды, если иное не указано в соответствующих НД на электрооборудование отдельных видов.
2 Полный разряд в твердом диэлектрике приводит к необратимой потере электрической прочности изоляции; в жидком или газовом диэлектрике потеря электрической прочности может быть лишь временной.
3.1.2 неполный (незавершенный) разряд: Электрический разряд, который шунтирует лишь часть изоляции между электродами, находящимися под разными потенциалами, и не вызывает снижение значения напряжения между электродами до нуля.
Примечания
1 Такое событие не должно рассматриваться как полный разряд, если иное не указано в соответствующих НД на электрооборудование отдельных видов.
2 Некоторые неполные разряды называют "частичными разрядами" и рассматриваются в ГОСТ 20074.
3.1.3 искровой разряд: Полный разряд в газовом или жидком диэлектрике.
3.1.4 перекрытие: Полный разряд в газовом или жидком диэлектрике вдоль поверхности твердого диэлектрика.
3.1.5 пробой: Полный разряд в твердом диэлектрике.
3.2 Термины и определения, относящиеся к характеристикам испытательного напряжения:
3.2.1 испытательное напряжение: Напряжение заданной формы и длительности, которое прикладывают к изоляции для определения какой-либо ее характеристики.
3.2.2 нормированное испытательное напряжение: Испытательное напряжение, нормированное по значению.
3.2.3 выдерживаемое (фактическое) напряжение: Наибольшее значение испытательного напряжения, которое изоляция выдерживает с заданной вероятностью.
3.2.4 разрядное напряжение: Испытательное напряжение, которое вызывает полный разряд.
3.3 Термины и определения, относящиеся к видам испытательного напряжения:
3.3.1 импульсное напряжение (импульс): Кратковременное напряжение, характеризуемое быстрым подъемом значения напряжения до максимального и последующим более медленным снижением значения напряжения.
3.3.2 полный грозовой импульс напряжения (полный грозовой импульс): Импульс, характеризуемый повышением значения напряжения до максимального за время от долей микросекунды до 20 мкс и последующим менее быстрым снижением значения напряжения до нуля.
3.3.3 срезанный импульс напряжения (срезанный импульс): Импульс, у которого скорость снижения напряжения существенно больше скорости изменения напряжения в момент времени, непосредственно предшествующий моменту среза.
3.3.4 коммутационный импульс напряжения (коммутационный импульс): Импульс, характеризуемый подъемом значения напряжения до максимального за время от 20 мкс до нескольких тысяч микросекунд и последующим снижением значения напряжения.
3.3.5 импульс с линейным фронтом (грозовой или коммутационный): Импульс, характеризуемый возрастанием напряжения с примерно постоянной скоростью до момента среза.
3.3.6 апериодический импульс напряжения (апериодический импульс): Импульс, форма которого может быть описана суммой двух экспоненциальных функций.
3.3.7 колебательный импульс напряжения (колебательный импульс): Импульс, представляющий собой затухающие колебания значения напряжения около нулевого значения или около другой составляющей.
3.3.8 испытательное переменное напряжение: Синусоидальное напряжение частотой от 45 до 65 Гц, а также, в определенных случаях, синусоидальное напряжение повышенной частоты (до 400 Гц).
3.3.9 испытательное переменное одноминутное (кратковременное) напряжение (одноминутное напряжение): Испытательное переменное напряжение, прикладываемое к изоляции с выдержкой, как правило, в течение 1 мин или в определенных случаях другого времени, но не более 5 мин.
