"ГОСТ 23061-2012. Межгосударственный стандарт. Грунты. Методы радиоизотопных измерений плотности и влажности"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

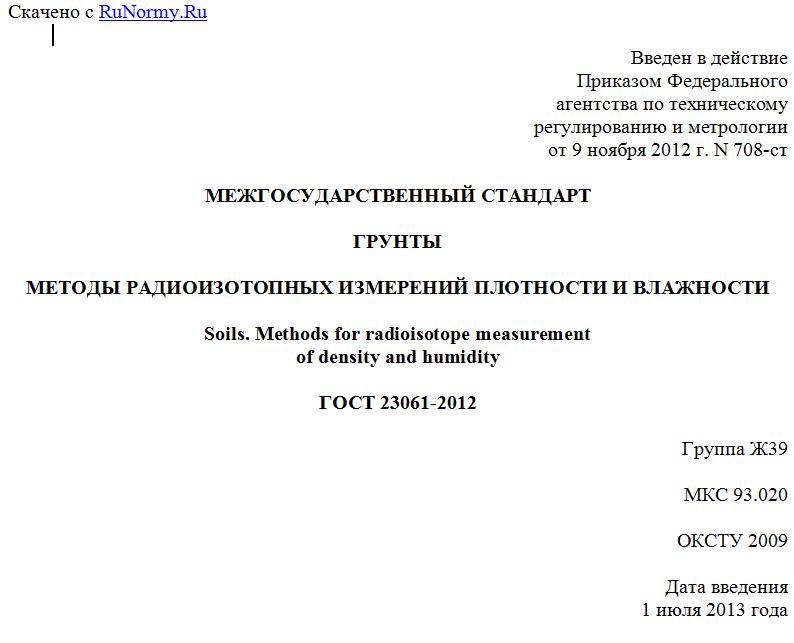

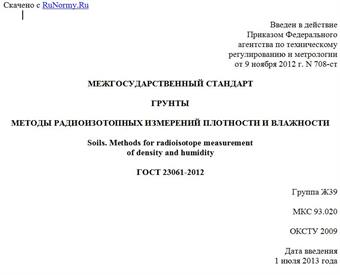

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 9 ноября 2012 г. N 708-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ГРУНТЫ

МЕТОДЫ РАДИОИЗОТОПНЫХ ИЗМЕРЕНИЙ ПЛОТНОСТИ И ВЛАЖНОСТИ

Soils. Methods for radioisotope measurement
of density and humidity

ГОСТ 23061-2012

Группа Ж39

МКС 93.020

ОКСТУ 2009

Дата введения
1 июля 2013 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".

Сведения о стандарте

1. Разработан Научно-исследовательским, проектно-изыскательским и конструкторско-технологическим институтом оснований и подземных сооружений им. Н.М. Герсеванова (НИИОСП им. Н.М. Герсеванова) ОАО "НИЦ "Строительство".
2. Внесен Техническим комитетом по стандартизации ТК 465 "Строительство".
3. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (приложение В к протоколу от 4 июня 2012 г. N 40).
За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа государственного управления строительством
Азербайджан AZ Государственный комитет градостроительства и архитектуры
Армения AM Министерство градостроительства
Киргизия KG Госстрой
Молдова MD Министерство строительства и регионального развития
Россия RU Министерство регионального развития
Узбекистан UZ Госархитектстрой
Украина UA Министерство регионального развития, строительства и жилищно-коммунального хозяйства

4. Приказом Федерального агентства по техническому регулированию и метрологии от 9 ноября 2012 г. N 708-ст межгосударственный стандарт ГОСТ 23061-2012 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2013 г.
5. Взамен ГОСТ 23061-90.

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

1. Область применения

Настоящий стандарт распространяется на песчаные, глинистые, крупнообломочные и скальные грунты и устанавливает методы радиоизотопных измерений плотности и влажности при исследовании их свойств.
Настоящий стандарт не распространяется на крупнообломочные валунные грунты, а также грунты, в которых содержание фракций размером более 100 мм превышает 20%, и фосфоритосодержащие грунты с содержанием фосфоритов более 20%.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 8.009-84 Государственная система обеспечения единства измерений. Нормируемые метрологические характеристики средств измерений
ГОСТ 8.442-81 <*> Государственная система обеспечения единства измерений. Влагомеры нейтронные. Методы и средства поверки
--------------------------------
<*> В Российской Федерации действует ГОСТ Р 8.666-2009.

ГОСТ 1050-88 Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия
ГОСТ 5180-84 Грунты. Методы лабораторного определения физических характеристик
ГОСТ 8731-87 Трубы стальные бесшовные горячедеформированные. Технические условия
ГОСТ 8732-78 Трубы стальные бесшовные горячедеформированные. Сортамент
ГОСТ 9567-75 Трубы стальные прецизионные. Сортамент
ГОСТ 19611-74 Влагомеры нейтронные. Типы и основные параметры
ГОСТ 21196-75 Влагомеры нейтронные. Общие технические требования
ГОСТ 23740-79 Грунты. Методы лабораторного определения содержания органических веществ
ГОСТ 25260-82 Породы горные. Метод полевого испытания пенетрационным каротажем
ГОСТ 25932-83 Влагомеры-плотномеры радиоизотопные переносные для бетонов и грунтов. Общие технические условия.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Радиоизотопный измерительный преобразователь (РИП) (nuclear measuring probe): устройство, включающее источник ионизирующего излучения с блоком защиты и формирования потока и детектор со схемами усиления, дискриминации и т.д., для преобразования потока ПИ в выходной электрический сигнал.
3.2. Источник ионизирующего излучения (nuclear gauge); источник гамма-излучения [gamma (radiation) source]; нейтронный источник [neutron (radiation) source]: радиоактивное вещество или устройство, испускающее или способное испускать ионизирующее излучение, - источники, продуцирующие гамма-излучение; источники, излучающие нейтроны.
3.3. Детектор (detector): Устройство, определяющее величину радиации.
3.4. Радиоизотопный плотномер (nuclear density gauge): плотномер, принцип действия которого основан на регистрации рассеянного и поглощенного гамма-излучения на электронах атомов вещества - объекта измерения.
3.5. Нейтронный влагомер (nuclear moisture gauge): влагомер, принцип действия которого основан на регистрации замедленных нейтронов в процессе их рассеяния на ядрах атомов водорода, входящих в состав молекул воды, содержащихся в веществе или материале объекта измерения, т.к. замедление и рассеяние нейтронного потока происходят не только на ядрах водорода, но и на атомах других веществ.
3.6. Основная погрешность плотномера (влагомера) [densimeter (moisture gauge) basic error]: разность между показаниями плотномера (влагомера) и действительными значениями измеряемой плотности (влажности) материала.
3.7. Блок обработки и управления (processing and control block) плотномера, влагомера, влагоплотномера: составная часть прибора, управляющая приемом сигнала и выполняющая его обработку для вычисления плотности и влажности.
3.8. Образцовая мера плотности (влажности) или стандартный образец (reference standard): аттестованное средство измерения в виде вещества или материала, служащее для градуировки и поверки плотномера (влагомера).
3.9. База измерительного преобразователя (длина зонда) (measuring probe base): середина расстояния между центрами источника и детектора излучения.
3.10. Стандартные образцы (prepared blocks): метрологически аттестованные образцовые меры с различными определенными инженерно-физическими свойствами материалов.

4. Общие положения

4.1. Методы радиоизотопных измерений плотности и влажности грунтов основаны на использовании закономерностей взаимодействия гамма- и нейтронного излучений с электронами и ядрами атомов вещества среды (грунта).
4.2. Метод радиоизотопного измерения плотности грунтов основан на зависимости между плотностью контролируемого грунта и характеристиками ослабления и рассеяния измеряемого потока энергии гамма-излучения.
4.3. Плотность грунта измеряют детектированием и регистрацией плотности потока:
- рассеянного первичного гамма-излучения (метод альбедо);
- ослабленного первичного гамма-излучения (метод абсорбции);
- рассеянного и ослабленного первичного гамма-излучения (альбедо-абсорбционный метод).
4.4. Метод альбедо заключается в детектировании и регистрации плотности потока гамма-квантов, рассеянных на электронах атомов вещества при взаимодействии потока энергии первичного гамма-излучения источника ионизирующего излучения с материалом грунта.
4.5. Метод абсорбции заключается в детектировании и регистрации плотности потока гамма-квантов, прошедших через слой материала между радиоактивным источником и детектором гамма-излучения.
4.6. Альбедо-абсорбционный метод заключается в детектировании и регистрации плотности потока гамма-квантов, рассеянных в объеме грунта и прошедших через слой между источником ионизирующего излучения и детектором гамма-излучения.
4.7. Метод нейтронного измерения влажности основан на зависимости между водосодержанием грунта и плотностью потока замедленных нейтронов в процессе их рассеяния на ядрах атомов водорода. Этим методом измеряют влажность грунта в исследуемом объеме между источником нейтронов и измерительным преобразователем.
4.8. Плотность грунта  измеряют радиоизотопным плотномером и определяют по зарегистрированной плотности потока гамма-излучения с помощью градуировочного графика радиоизотопного плотномера, приведенного в Приложении Б.
4.9. Влажность грунта w измеряют нейтронным влагомером и определяют по зарегистрированной плотности потока замедленных нейтронов с помощью
