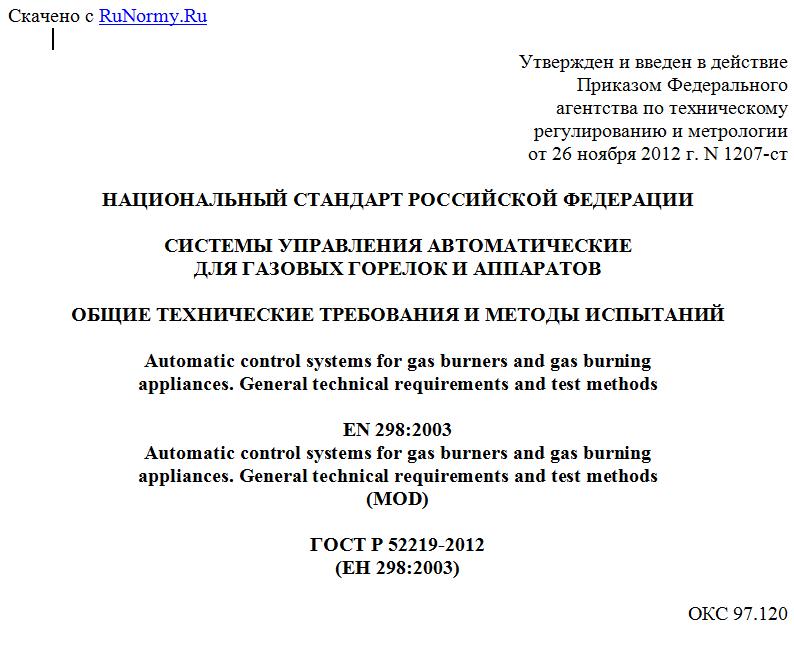

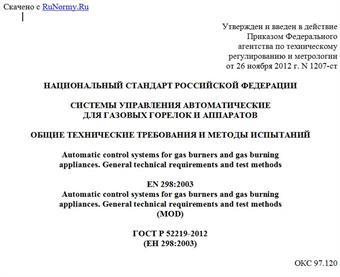

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 26 ноября 2012 г. N 1207-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМЫ УПРАВЛЕНИЯ АВТОМАТИЧЕСКИЕ
ДЛЯ ГАЗОВЫХ ГОРЕЛОК И АППАРАТОВ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ
Automatic control systems for gas burners and gas burning
appliances. General technical requirements and test methods
EN 298:2003
Automatic control systems for gas burners and gas burning
appliances. General technical requirements and test methods
(MOD)
ГОСТ Р 52219-2012
(ЕН 298:2003)
ОКС 97.120
Дата введения
1 января 2014 года
Предисловие
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ) на основе аутентичного перевода на русский язык указанного в пункте 4 стандарта, который выполнен Федеральным государственным унитарным предприятием "Российский научно-технический центр информации по стандартизации, метрологии и оценке соответствия" (ФГУП "СТАНДАРТИНФОРМ").
2. Внесен Техническим комитетом по стандартизации ТК 345 "Аппаратура бытовая, работающая на жидком, твердом и газообразном видах топлива".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2012 г. N 1207-ст.
4. Настоящий стандарт является модифицированным по отношению к европейскому региональному стандарту ЕН 298-2003 "Системы контроля автоматические газовых горелок и приборов с вентилятором или без него" (EN 298:2003 "Automatic control systems for gas burners and gas burning appliances. General technical requirements and test methods. Automatic gas burner control systems for gas burners and gas burning appliances with or without fans") путем внесения технических отклонений, выделенных по тексту курсивом.
Наименование настоящего стандарта приведено в соответствие с правилами, установленными в ГОСТ Р 1.5 (пункт 3.5).
5. Взамен ГОСТ Р 52219-2004 (ЕН 298:1993).
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт устанавливает требования к конструкции и функциям, методам испытаний и маркировке автоматических систем управления горелками (далее - система), а также программирующих устройств и связанных с ними детекторов пламени для газовых горелок и газовых аппаратов с вентиляторами и без них.
Настоящий стандарт распространяется на автоматические системы управления горелками, программирующие устройства и связанные с ними детекторы пламени с дополнительными функциями.
Стандарт не распространяется на автоматические системы управления горелками, использующие термоэлектрические устройства контроля пламени.
Дополнительные требования, отражающие потребности экономики страны, выделены курсивом.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ Р МЭК 730-1-94 Автоматические электрические управляющие устройства бытового и аналогичного назначения. Общие требования и методы испытаний
ГОСТ МЭК 730-2-1-95/ГОСТ Р МЭК 730-2-1-94 Автоматические электрические управляющие устройства бытового и аналогичного назначения. Дополнительные требования к электрическим управляющим устройствам для бытовых электроприборов и методы испытаний
ГОСТ 14254-96 (МЭК 529-89) Степени защиты, обеспечиваемые оболочками (код IP)
ГОСТ Р 51317.4.2-2010 (МЭК 61000-4-2:2008) Совместимость технических средств электромагнитная. Устойчивость к электростатическим разрядам. Требования и методы испытаний
ГОСТ Р 51317.4.3-2006 (МЭК 61000-4-3:2006) Совместимость технических средств электромагнитная. Устойчивость к радиочастотному электромагнитному полю. Требования и методы испытаний
ГОСТ Р 51317.4.4-2007 (МЭК 61000-4-4:2004) Совместимость технических средств электромагнитная. Устойчивость к наносекундным импульсным помехам. Требования и методы испытаний
ГОСТ Р 51317.4.5-99 (МЭК 61000-4-5-95) Совместимость технических средств электромагнитная. Устойчивость к микросекундным импульсным помехам большой энергии. Требования и методы испытаний
ГОСТ Р 51317.4.6-99 (МЭК 61000-4-11:2004) Совместимость технических средств электромагнитная. Устойчивость к кондуктивным помехам, наведенным радиочастотными электромагнитными полями. Требования и методы испытаний
ГОСТ Р 51317.4.11-2007 Совместимость технических средств электромагнитная. Устойчивость к провалам, кратковременным прерываниям и изменениям напряжения электропитания. Требования и методы испытаний
ГОСТ Р МЭК 60127-3-2010 Предохранители миниатюрные плавкие. Часть 3. Субминиатюрные плавкие вставки
ГОСТ Р 52161.1-2004 (МЭК 60335-1:2001) Безопасность бытовых и аналогичных электрических приборов. Часть 1. Общие требования
ГОСТ 30030-93 (МЭК 742-83) Трансформаторы разделительные и безопасные разделительные трансформаторы. Технические требования
ГОСТ Р 50030.5.1-2005 (МЭК 60947-5-1:2003) Аппаратура распределения и управления низковольтная. Часть 5. Аппараты и коммутационные элементы цепей управления. Глава 1. Электромеханические аппараты для цепей управления.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применяют следующие термины с соответствующими определениями:
3.1. Устройство контроля пламени: устройство, обнаруживающее наличие пламени и сигнализирующее об этом.
Устройство может состоять из датчика пламени, усилителя и реле для передачи сигнала. Эти компоненты, за исключением датчика пламени, могут собираться в одном корпусе для применения вместе с программирующим устройством.
3.2. Датчик пламени: элемент, обнаруживающий пламя, выходной сигнал которого используется как входной сигнал для усилителя детектора пламени.
3.3. Детектор пламени и сигнал индикации пламени
3.31. Детектор пламени: устройство, физически контролирующее значение сигнала датчика пламени.
3.3.2. Сигнал индикации пламени: сигнал, выдаваемый детектором пламени при обнаружении пламени.
3.4. Моделирование пламени: состояние, в котором сигнал индикации пламени указывает на наличие пламени, когда на самом деле оно отсутствует.
3.5. Устройство управления: устройство управления реагирует на сигналы, поступающие от управляющих и защитных устройств, посылает управляющие команды, управляет последовательностью пуска, контролирует работу горелок и осуществляет управляемое отключение, а также в случае необходимости осуществляет аварийное отключение и блокировку. Устройство управления выполняет предварительно установленную последовательность действий и всегда работает вместе с детектором пламени.
3.6. Топочный автомат: автоматическая система управления горелками включает в себя, как правило, программирующее устройство и все компоненты детектора пламени. Различные функции этой системы могут осуществляться одним или несколькими блоками, размещаемыми в отдельных корпусах.
3.7. Стартовые позиции: система не находится в положении блокировки, еще не получила сигнал пуска, но может в случае необходимости выполнить последовательность пуска. На этом этапе выходы автоматического отсечного клапана и устройства зажигания обесточены.
3.8. Сигнал пуска: сигнал, например, от термостата, деблокирующий систему из ее стартовой позиции и запускающий выполнение заранее установленной программы.
3.9. Программа: последовательность операций управления, устанавливаемая программирующим устройством, в которую входят включение, пуск, контроль и отключение горелки.
3.10. Продувка: принудительная подача воздуха через камеру сгорания и воздуховоды для замены остающейся смеси топлива/воздуха и/или продуктов горения.
3.10.1. Предварительная продувка: продувка, осуществляемая в промежуток времени между сигналом пуска и подачей электропитания на устройство зажигания.
3.10.2. Заключительная продувка: продувка, осуществляемая сразу же после отключения системы.
3.11. Первый аварийный промежуток времени: временной интервал между подачей электропитания на управляющий газовый клапан, запускающий газовый клапан или основной газовый клапан, если их применяют, и отключением электропитания управляющего газового клапана, запускающего газового клапана или основного газового клапана, если детектор пламени посылает сигналы об отсутствии пламени.
Примечание. Если второй аварийный промежуток времени отсутствует, то первый аварийный промежуток времени называют аварийным промежутком времени.
3.12. Второй аварийный промежуток времени: если первый аварийный промежуток времени распространяется только на управляющий или запускающий газовый клапан, то второй аварийный промежуток времени является временным интервалом между подачей электропитания на основной газовый клапан и отключением электропитания основного газового клапана, если детектор пламени посылает сигналы об отсутствии пламени.
3.13. Горелка без вентилятора: горелка, в которой первичный воздух, необходимый для горения, обеспечивается действием газа, а вторичный воздух свободно поступает из окружающей среды.
3.14. Горелка с вентилятором: горелка, в которой некоторое количество воздуха или весь воздух, необходимый для горения, поступает с помощью вентилятора (например, благодаря принудительной или искусственной тяге).
3.15. Рабочее положение системы: положение системы, в котором горелка нормально работает под контролем топочного автомата и детектора пламени.
3.16. Управляемое отключение: процесс, посредством которого отключается электропитание газового отсечного клапана (газовых отсечных клапанов) перед любыми другими действиями, например, как результат действия функции управления.
3.17. Аварийное отключение: процесс, который запускается сразу после срабатывания аварийного ограничителя или датчика или обнаружения отказа в автоматической системе управления горелками и который отключает горелку, отключая одновременно электропитание газового отсечного клапана (газовых отсечных клапанов) и устройства зажигания.
Примечание. Аварийное отключение также может происходить в результате прерывания электропитания или падения напряжения сети (см. 7.3).
