Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 26 ноября 2012 г. N 1186-ст

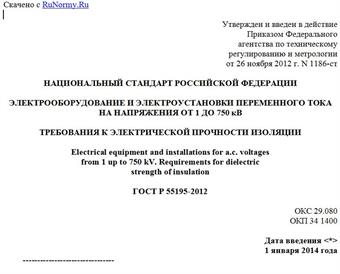

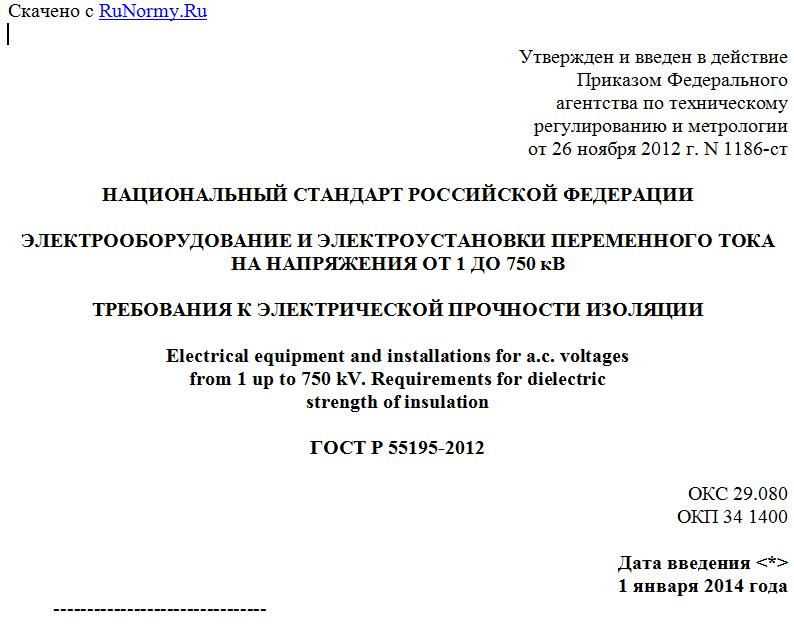

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЭЛЕКТРООБОРУДОВАНИЕ И ЭЛЕКТРОУСТАНОВКИ ПЕРЕМЕННОГО ТОКА
НА НАПРЯЖЕНИЯ ОТ 1 ДО 750 кВ
ТРЕБОВАНИЯ К ЭЛЕКТРИЧЕСКОЙ ПРОЧНОСТИ ИЗОЛЯЦИИ
Electrical equipment and installations for a.c. voltages
from 1 up to 750 kV. Requirements for dielectric
strength of insulation
ГОСТ Р 55195-2012
ОКС 29.080
ОКП 34 1400
Дата введения <*>
1 января 2014 года
--------------------------------
<*> Для электрооборудования, разработанного до 1 января 2014 г., действует ГОСТ 1516.3-96.
Предисловие
1 РАЗРАБОТАН: Федеральным государственным унитарным предприятием "Всероссийский электротехнический институт имени В.И. Ленина" (ФГУП ВЭИ) и Открытым акционерным обществом "Научно-технический центр ФСК ЕЭС" (ОАО "НТЦ ФСК ЕЭС"). Исполнители: Белотелов В.П., Ларин В.С. (ФГУП ВЭИ), Тимашова Л.В., Ефимов Е.Н. (ОАО "НТЦ ФСК ЕЭС")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 37 "Электрооборудование для передачи, преобразования и распределения электроэнергии"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2012 г. N 1186-ст
4 Настоящий стандарт разработан на основе ГОСТ 1516.3-96 с учетом основных положений МЭК 60071-1:2011 "Координация изоляции - Часть 1: Термины, определения, принципы и правила" (IEC 60071-1:2011 Insulation coordination - Part 1: Definitions, principles and rules), NEQ
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)
1 Область применения
Настоящий стандарт распространяется на электрооборудование и электроустановки трехфазного переменного тока частотой 50 Гц трехфазного (трехполюсного) и однофазного (однополюсного) исполнений на напряжения от 1 до 750 кВ, климатических исполнений У, УХЛ, ХЛ, Т и ТС, категорий размещения 1, 2, 3 и 4 по ГОСТ 15150, разработанное после 1 января 2014 г.
Стандарт не распространяется на:
- электрооборудование, работающее в испытательных, медицинских, рентгеновских, радиотехнических, автономных подвижных и других специальных установках;
- вентильные обмотки преобразовательных трансформаторов и преобразовательные реакторы;
- детали трансформаторов и реакторов (например, устройства переключения ответвлений обмоток и связанные с ними устройства, в т.ч. устройства переключения, поставляемые отдельно от трансформаторов), детали аппаратов (например, штанги, тяги, направляющие, изолирующие покрышки);
- изоляцию присоединения (узел вне бака трансформатора) кабеля к обмотке масляного силового трансформатора;
- последовательные и линейные регулировочные трансформаторы;
- изоляцию нейтрали силовых трансформаторов, заземляемую через последовательный регулировочный трансформатор;
- изоляцию между токоведущими частями многозажимных вводов;
- электрооборудование, находящееся в эксплуатации, в части профилактических испытаний его изоляции;
- внешнюю изоляцию электрооборудования и внутреннюю изоляцию сухих трансформаторов и реакторов, подвергающуюся вредным воздействиям газов, испарений и химических отложений.
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ Р 52565-2006 Выключатели переменного тока на напряжения от 3 до 750 кВ. Общие технические условия
ГОСТ Р 52719-2007 Трансформаторы силовые. Общие технические условия
ГОСТ Р 54827-2011 (МЭК 60076-11:2004) Трансформаторы сухие. Общие технические условия
ГОСТ Р 55194-2012 (МЭК 60060-1:2010) Электрооборудование и электроустановки переменного тока на напряжение от 1 до 750 кВ. Общие методы испытаний электрической прочности изоляции
ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия
ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия
ГОСТ 9920-89 (МЭК 694-80, МЭК 815-86) Электроустановки переменного тока на напряжение от 3 до 750 кВ. Длина пути утечки внешней изоляции
ГОСТ 10390-86 Электрооборудование на напряжение свыше 3 кВ. Методы испытаний внешней изоляции в загрязненном состоянии
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 15543.1-89 Изделия электротехнические. Общие требования в части стойкости к климатическим внешним воздействующим факторам
ГОСТ 15963-79 Изделия электротехнические для районов с тропическим климатом. Общие технические требования и методы испытаний
ГОСТ 16110-82 Трансформаторы силовые. Термины и определения
ГОСТ 16504-81 Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения
ГОСТ 16772-77 Трансформаторы и реакторы преобразовательные. Общие технические условия
ГОСТ 20074-83 Электрооборудование и электроустановки. Метод измерения характеристик частичных разрядов
ГОСТ 21023-75 Трансформаторы силовые. Методы измерений характеристик частичных разрядов при испытаниях напряжением промышленной частоты
ГОСТ 22756-77 Трансформаторы (силовые и напряжения) и реакторы. Методы испытаний электрической прочности изоляции
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии по стандартизации в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 55194, ГОСТ 16110 и ГОСТ 16504, а также следующие термины с соответствующими определениями:
3.1 класс напряжения электрооборудования: Номинальное междуфазное напряжение электрической сети, для работы в которой предназначено электрооборудование.
Примечания
1 Класс напряжения обмотки трансформатора (реактора) - по ГОСТ 16110.
2 Класс напряжения трансформатора - по ГОСТ 16110.
3 Классом напряжения заземляющего дугогасящего реактора считается класс напряжения обмотки силового трансформатора или генератора, в нейтраль которой включен реактор.
3.2 наибольшее рабочее напряжение электрооборудования: Наибольшее напряжение частотой 50 Гц, неограниченно длительное приложение которого к зажимам разных фаз (полюсов) электрооборудования допустимо по условиям работы его изоляции.
Примечание - Наибольшее рабочее напряжение электрооборудования не охватывает допустимые для его изоляции кратковременные (длительностью до 20 с) повышения напряжения в аварийных условиях и повышения напряжения частотой 50 Гц (длительностью до 8 ч), возможные при оперативных коммутациях, указанные в приложении А.
3.3 электрооборудование с нормальной изоляцией: Электрооборудование, предназначенное для применения в электроустановках, подвергающихся воздействию грозовых перенапряжений при обычных мерах по грозозащите.
3.4 электрооборудование с облегченной изоляцией: Электрооборудование, предназначенное для применения только в электроустановках, не подверженных воздействию грозовых перенапряжений или в электроустановках, в которых грозовые перенапряжения не превышают амплитудного значения испытательного кратковременного (одноминутного) переменного напряжения.
3.5 уровень изоляции электрооборудования (в т.ч. обмотки, нейтрали обмотки и т.д.): Совокупность нормированных испытательных напряжений, установленных в стандарте для испытаний внутренней и внешней изоляции данного электрооборудования (обмотки, нейтрали и т.п.).
3.6 электрическая сеть с изолированной нейтралью: Сеть, нейтраль которой не имеет соединения с землей, за исключением приборов сигнализации, измерения и защиты, имеющих весьма высокое сопротивление, или сеть, нейтраль которой соединена с землей через дугогасящий реактор, индуктивность которого такова, что при однофазном замыкании на землю ток реактора в основном компенсирует емкостную составляющую тока замыкания на землю.
3.7 электрическая сеть с заземленной нейтралью: Сеть, нейтраль которой соединена с землей наглухо или через резистор или реактор, сопротивление которых достаточно мало, чтобы существенно ограничить колебания переходного процесса и обеспечить значение тока, необходимое для селективной защиты от замыкания на землю.
Примечание - Степень заземления нейтрали электрической сети характеризуется наивысшим значением коэффициента замыкания на землю для схем данной сети, возможных в условиях эксплуатации.
3.8 коэффициент замыкания на землю: Отношение напряжения на неповрежденной фазе в рассматриваемой точке трехфазной электрической сети (обычно в точке установки электрооборудования) при замыкании на землю одной или двух фаз к фазному напряжению рабочей частоты, которое установилось бы в данной точке при устранении замыкания.
Примечание - При определении коэффициента замыкания на землю место замыкания и состояние схемы электрической сети выбираются такие, которые дают наибольшее значение коэффициента.
3.9 типовые испытания изоляции электрооборудования: Испытания электрооборудования данного типа на соответствие его изоляции требованиям технической документации, проводимые после освоения технологии его производства или (частично или полностью) после изменений конструкции, применяемых материалов или технологии производства, могущих снизить электрическую прочность изоляции.
3.10 обмотка с полной изоляцией нейтрали: Обмотка с уровнем изоляции нейтрали, равным уровню изоляции линейного конца обмотки.
3.11 обмотка с неполной изоляцией нейтрали: Обмотка с уровнем изоляции нейтрали более низким, чем уровень изоляции линейного конца обмотки.
