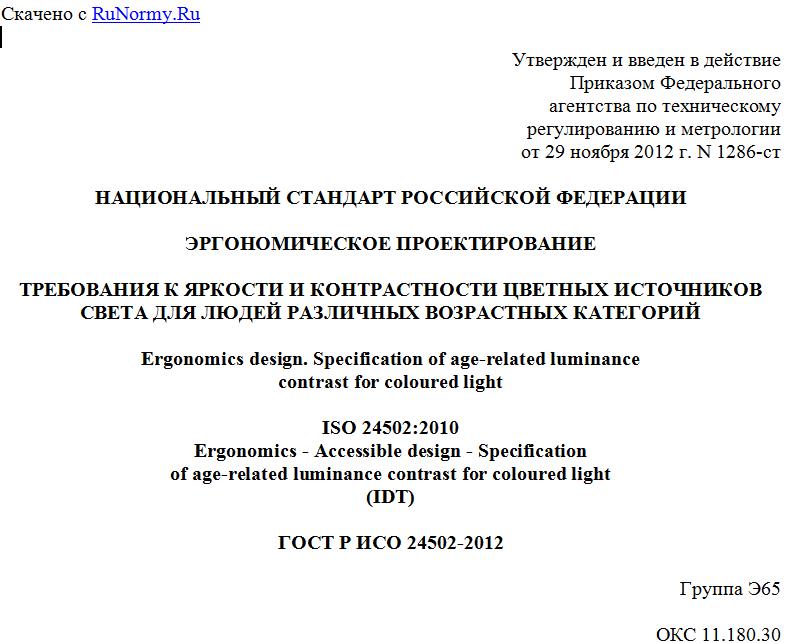

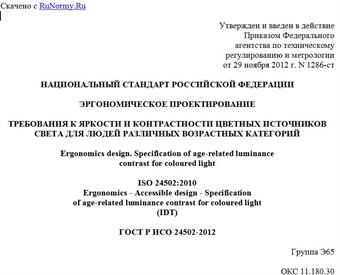

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 29 ноября 2012 г. N 1286-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЭРГОНОМИЧЕСКОЕ ПРОЕКТИРОВАНИЕ
ТРЕБОВАНИЯ К ЯРКОСТИ И КОНТРАСТНОСТИ ЦВЕТНЫХ ИСТОЧНИКОВ
СВЕТА ДЛЯ ЛЮДЕЙ РАЗЛИЧНЫХ ВОЗРАСТНЫХ КАТЕГОРИЙ
Ergonomics design. Specification of age-related luminance
contrast for coloured light
ISO 24502:2010
Ergonomics - Accessible design - Specification
of age-related luminance contrast for coloured light
(IDT)
ГОСТ Р ИСО 24502-2012
Группа Э65
ОКС 11.180.30
13.180
Дата введения
1 декабря 2013 года
Предисловие
1. Подготовлен Автономной некоммерческой организацией "Научно-исследовательский центр контроля и диагностики технических систем" (АНО "НИЦ КД") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 201 "Эргономика, психология труда и инженерная психология".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 29 ноября 2012 г. N 1286-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 24502:2010 "Эргономика. Проектирование для обеспечения доступности. Требования к яркости и контрастности цветных источников света для людей различных возрастных категорий" (ISO 24502:2010 "Ergonomics - Accessible design - Specification of age-related luminance contrast for coloured light").
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (подраздел 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
Введение
При разработке знаков и дисплеев необходимо учитывать зрительные возможности пожилых людей, что связано с увеличением доли пожилых людей во многих странах. Это позволит повысить социальную активность пожилых людей, а также их комфорт и безопасность в повседневной жизни. В настоящем стандарте установлен метод вычисления яркостного контраста цветовосприятия в соответствии с возрастом, который может быть использован для оценки и проектирования знаков и дисплеев, что позволяет обеспечить четкость их восприятия пожилыми людьми. Метод используют для вычисления яркостного контраста для людей 10 - 79 лет с учетом связанной с возрастом фотопической спектральной световой эффективности глаза.
В настоящем стандарте применены принципы проектирования с учетом требований по обеспечению доступности, установленных в ISO/IEC Руководство 71 [1] и ISO/TR 22411 [3].
Применяемый в настоящем стандарте международный стандарт разработан Техническим комитетом ИСО/ТС 159 "Эргономика".
1. Область применения
Настоящий стандарт устанавливает требования к яркости и контрастности источников света различных цветов, видимых человеком, связанных с возрастными изменениями спектральной световой эффективности глаза.
Настоящий стандарт устанавливает основной метод вычисления связанного с возрастом яркостного контраста, который может быть использован при проектировании источников света, визуальных знаков и дисплеев. Настоящий стандарт также может быть применен к самосветящемуся или отраженному свету визуальных знаков и дисплеев, наблюдаемому в условиях умеренной яркости (дневное, фотопическое зрение), спектральная плотность энергетической яркости которого известна или может быть измерена. Настоящий стандарт не применим к свету, наблюдаемому в условиях сумерек (сумеречное, мезопическое зрение) или темноты (ночное, скотопическое зрение).
Настоящий стандарт устанавливает требования к яркостному контрасту для людей в возрасте от 10 до 79 лет, глаза которых не подвергались лечению (в т.ч. хирургическому), которое могло бы оказать влияние на функцию их спектральной световой эффективности.
Настоящий стандарт не применим к визуальным знакам и дисплеям, с которыми взаимодействуют люди с нарушениями восприятия цвета, спектральная световая эффективность которых отличается от нормальной. Настоящий стандарт не применим также к людям с ослабленным зрением.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты:
ИСО 3864-1:2011. Символы графические. Цвета и знаки безопасности. Часть 1. Принципы проектирования для знаков и маркировки безопасности (ISO 3864-1:2011, Graphical symbols - Safety colours and safety signs - Part 1: Design principles for safety signs and safety markings)
ИСО 3864-4:2011. Символы графические. Цвета и знаки безопасности. Часть 4. Колориметрические и фотометрические свойства материалов для знаков безопасности (ISO 3864-4:2011, Graphical symbols - Safety colours and safety signs - Part 4: Colorimetric and photometric properties of safety sign materials)
ИСО 9241-302:2008. Эргономика взаимодействия человек-система. Часть 302. Терминология для электронных видеодисплеев (ISO 9241-302:2008, Ergonomics of human-system interaction - Part 302: Terminology for electronic visual displays)
ИСО 9241-303:2008. Эргономика взаимодействия человек-система. Часть 303. Требования к электронным видеодисплеям (ISO 9241-303:2008, Ergonomics of human-system interaction - Part 303: Requirements for electronic visual displays)
ИСО 23539. Фотометрия. Система физической фотометрии МКО (ISO 23539, Photometry - The CIE system of physical photometry)
CIE 15.2:1986. Колориметрия (CIE 15.2:1986, Colorimetry)
CIE 17.4:1987. Международный светотехнический словарь (CIE 17.4:1987, International Lighting Vocabulary).
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями.
3.1. Относительная световая эффективность излучения (luminous efficiency): отношение потока излучения, оцененного по , к соответствующему потоку излучения.
[CIE 17.4:1987]
3.2. Относительная спектральная световая эффективность (монохроматического излучения с длиной волны ), для фотопического зрения; для скотопического зрения (spectral luminous efficiency): отношение двух потоков излучения с длинами волн и соответственно, вызывающих в точно определенных фотометрических условиях зрительные ощущения одинаковой силы. Длина волны выбирается так, чтобы максимальное значение этого отношения равнялось единице.
Примечание 1. Адаптированное определение по CIE 17.4:1987.
Примечание 2. Значения спектральной световой эффективности при фотопическом зрении приведены в ИСО 23539.
3.3. Поток излучения (мощность излучения) (radiant flux): мощность, излучаемая, передаваемая или принимаемая в виде излучения.
Примечание. Поток излучения выражают в ваттах (Вт).
[CIE 17.4:1987]
3.4. Связанная с возрастом фотопическая спектральная световая эффективность, (age-related photopic spectral luminous efficiency): спектральная световая эффективность как функция возраста a.
3.5. Яркостный контраст (luminance contrast): соотношение между высшей и низшей яркостями, представляющее собой характеристику обнаружения, выражаемое либо как контрастная модуляция , либо как контрастное отношение CR
, (1)
. (2)
Примечание 1. Контрастное отношение CR часто используют при высокой яркости. Рядом с порогом обнаружения яркости в некоторых случаях используют формулу Вебера:
. (3)
Примечание 2. Для некоторых дисплеев для выражения яркости может быть использована габаритная яркость, т.к. пиксели дискретны.
[ИСО 9241-302:2008]
Примечание 3. В настоящем стандарте использовано отношение (2). Формулы (1) и (3) также могут быть использованы при вычислениях связанного с возрастом яркостного контраста.
3.6. Связанный с возрастом яркостный контраст, (age-related luminance contrast): яркостный контраст как функция возраста a.
Примечание. См. формулу (4).
3.7. Дневное (фотопическое) зрение (photopic vision): зрение нормального глаза при его адаптации к уровню яркости не ниже нескольких кандел с квадратного метра.
[CIE 17.4:1987]
3.8. Стандартный фотометрический наблюдатель МКО <1> (CIE standard photometric observer): идеальный наблюдатель, имеющий кривую относительной спектральной чувствительности, соответствующую функции для дневного зрения или для ночного зрения, которая подчиняется закону суммирования, предполагаемому в определении светового потока.
--------------------------------
<1> МКО - Международная комиссия по освещению.
