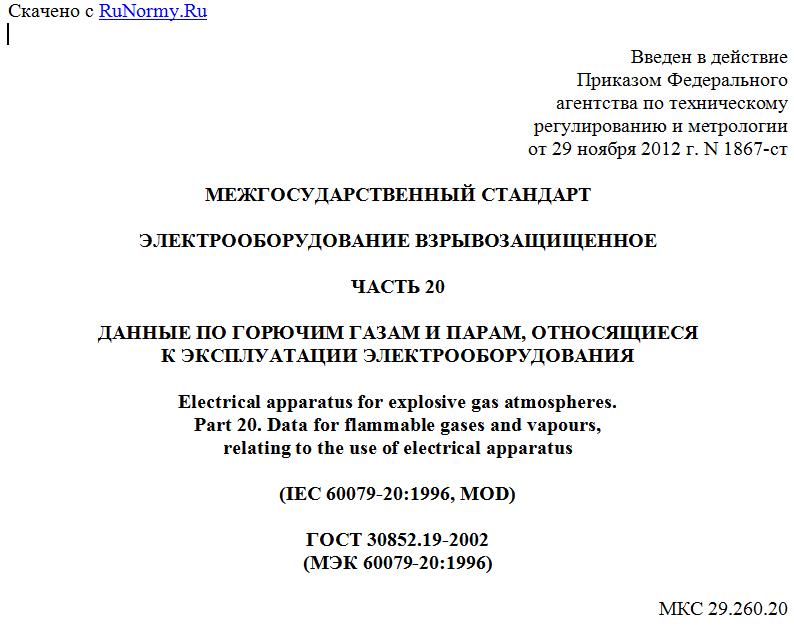

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 29 ноября 2012 г. N 1867-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЭЛЕКТРООБОРУДОВАНИЕ ВЗРЫВОЗАЩИЩЕННОЕ
ЧАСТЬ 20
ДАННЫЕ ПО ГОРЮЧИМ ГАЗАМ И ПАРАМ, ОТНОСЯЩИЕСЯ
К ЭКСПЛУАТАЦИИ ЭЛЕКТРООБОРУДОВАНИЯ
Electrical apparatus for explosive gas atmospheres.
Part 20. Data for flammable gases and vapours,
relating to the use of electrical apparatus
(IEC 60079-20:1996, MOD)
ГОСТ 30852.19-2002
(МЭК 60079-20:1996)
МКС 29.260.20
Дата введения
15 февраля 2014 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Автономной некоммерческой национальной организацией "Ex-стандарт" (АННО "Ex-стандарт").
2. Внесен Федеральным агентством по техническому регулированию и метрологии (Росстандарт) (ТК 403).
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 6 ноября 2002 г. N 22).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Туркменистан TM Главгосслужба "Туркменстандартлары"
Украина UA Госпотребстандарт Украины
4. Приказом Федерального агентства по техническому регулированию и метрологии от 29 ноября 2012 г. N 1867-ст межгосударственный стандарт ГОСТ 30852.19-2002 (МЭК 60079-20:1996) введен в действие в качестве национального стандарта Российской Федерации с 15 февраля 2014 г.
5. Настоящий стандарт модифицирован по отношению к международному стандарту IEC 60079-20:1996. Electrical apparatus for explosive gas atmospheres - Part 20: Data for flammable gases and vapours, relating to the use of electrical apparatus (Электрооборудование взрывозащищенное. Часть 20. Данные по горючим газам и парам, относящиеся к эксплуатации электрооборудования), изменения выделены курсивом.
Степень соответствия - модифицированная (MOD).
Стандарт подготовлен на основе применения ГОСТ Р 51330.19-99 (МЭК 60079-20-96).
6. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Настоящий стандарт входит в комплекс межгосударственных стандартов на взрывозащищенное электрооборудование, разработанных Техническим комитетом ТК 403 "Оборудование для взрывоопасных сред (Ex-оборудование)" на основе применения международных стандартов МЭК на взрывозащищенное электрооборудование.
В стандарт, дополнительно к требованиям технического отчета IEC 60079-20:1996, включены положения, конкретизирующие отдельные пункты технического отчета IEC 60079-20:1996 с учетом сложившейся практики, норм и требований межгосударственных стандартов.
В таблице 1 раздела 3 в названиях характеристик взрывоопасных смесей использована терминология, принятая в межгосударственных стандартах.
В разделе 5 названия некоторых химических соединений приведены в соответствии с принятыми в базе данных по пожаровзрывоопасности веществ и материалов.
Данные таблицы 1 дополнены с учетом базы данных по пожаровзрывоопасности веществ и материалов.
Указанные дополнения в стандарте выделены курсивом.
В стандарте сохранена нумерация пунктов основного текста и нумерация химических соединений, приведенных в таблице 1, установленная в техническом отчете IEC 60079-20:1996.
1. Область применения
Настоящий стандарт устанавливает требования по использованию взрывозащищенного электрооборудования и рудничного нормального, имеющего искробезопасные цепи, в смесях горючих газов и паров с воздухом, в которых предполагается эксплуатация этого электрооборудования.
Требования настоящего стандарта являются обязательными.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 12.1.044-89. Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения
ГОСТ 30852.0-2002 (МЭК 60079-0:1998). Электрооборудование взрывозащищенное. Часть 0. Общие требования
ГОСТ 30852.2-2002 (МЭК 60079-1А:1975). Электрооборудование взрывозащищенное. Часть 1. Взрывозащита вида "взрывонепроницаемая оболочка". Дополнение 1. Приложение D. Метод определения безопасного экспериментального максимального зазора
ГОСТ 30852.4-2002 (МЭК 60079-3:1990). Электрооборудование взрывозащищенное. Часть 3. Искрообразующие механизмы для испытаний электрических цепей на искробезопасность
ГОСТ 30852.5-2002 (МЭК 60079-4:1975). Электрооборудование взрывозащищенное. Часть 4. Метод определения температуры самовоспламенения
ГОСТ 30852.11-2002 (МЭК 60079-12:1978). Электрооборудование взрывозащищенное. Часть 12. Классификация смесей газов и паров с воздухом по безопасным экспериментальным максимальным зазорам и минимальным воспламеняющим токам.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Общие положения
Стандарт содержит химические и технические характеристики веществ, которые должны учитываться при выборе электрооборудования для использования его во взрывоопасных зонах.
Химические соединения, приведенные в таблице 1, соответствуют [1].
Таблица 1
Данные о воспламеняемости
N Газ или пар Химическая формула Плотность пара по воздуху, отн. ед. Температура вспышки, °C Концентрационный предел распространения пламени Температура самовоспламенения, °C Значение БЭМЗ, мм Группа взрывоопасной смеси по ГОСТ 30852.5 Категория взрывоопасности смеси по ГОСТ 30852.11
нижний верхний нижний верхний
Объемная доля, % мг/л
1 Ацетальдегид 1,52 -38 4,00 60,0 74 1108 172 0,92 Т3 IIA
2 Уксусная кислота 2,07 40 4,00 19,9 100 533 464 1,76 Т1 IIA
3 Ангидрид уксусной кислоты 3,52 49 2,00 10,0 85 428 334 1,23 Т2 IIA
4 Ацетон 2,00 < -20 2,50 13,0 60 316 535 1,01 Т1 IIA
5 Ацетонитрил 1,42 2 3,00 16,0 51 275 523 1,50 Т1 IIA
6 Ацетилхлорид 2,70 -4 5,00 19,0 157 620 390 - Т2 IIA
7 Ацетилен (см. 5.3) 0,90 - 2,30 100,0 24 1092 305 0,37 Т2 IIC
8 Ацетилфторид 2,14 < -17 5,60 19,9 142 505 434 1,54 Т2 IIA
9 Пропеналь (акролеин) 1,93 -26 2,85 31,8 65 728 217 0,72 Т3 IIB
10 Пропеновая (акриловая) кислота 2,48 48 2,90 - 85 - 406 0,86 Т2 IIB
11 Пропенонитрил (акрилонитрил) 1,83 -5 2,80 28,0 64 620 480 0,87 Т1 IIB
12 Пропеноилхлорид (акрилоилхлорид) 3,12 -8 2,68 18,0 220 662 463 1,06 Т1 IIA
13 Пропенилацетат (аллилацетат) 3,45 13 1,70 9,30 69 3800 348 0,96 Т2 IIA
14 2-Пропен-1-ол (аллиловый спирт) 2,00 21 2,50 18,0 61 438 378 0,84 Т2 IIB
15 3-Хлор-1-пропен (аллилхлорид) 2,64 -32 2,90 14,8 92 505 390 1,17 Т2 IIA
16 1-Пропенилокси-2, 3-эпоксипропан (1-аллилокси-2,3-эпоксипропан) 3,94 45 - - - - 220 0,70 Т3 IIB
17 2-Аминоэтанол 2,10 85 - - - - 410 - Т2 IIA
18 Аммиак 0,59 - 15,0 33,6 107 240 630 3,18 Т1 IIA
19 Бензедрин 4,67 89 - - - - - - - IIA
