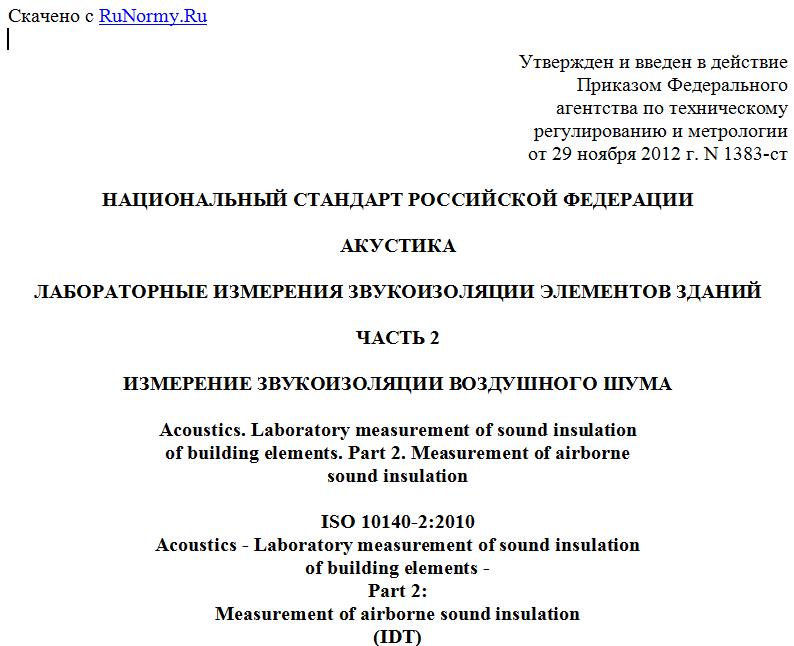

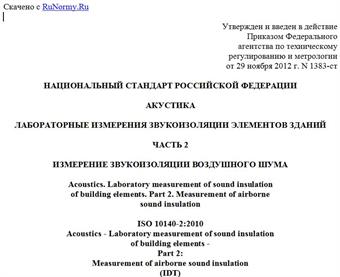

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 29 ноября 2012 г. N 1383-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
АКУСТИКА
ЛАБОРАТОРНЫЕ ИЗМЕРЕНИЯ ЗВУКОИЗОЛЯЦИИ ЭЛЕМЕНТОВ ЗДАНИЙ
ЧАСТЬ 2
ИЗМЕРЕНИЕ ЗВУКОИЗОЛЯЦИИ ВОЗДУШНОГО ШУМА
Acoustics. Laboratory measurement of sound insulation
of building elements. Part 2. Measurement of airborne
sound insulation
ISO 10140-2:2010
Acoustics - Laboratory measurement of sound insulation
of building elements -
Part 2:
Measurement of airborne sound insulation
(IDT)
ГОСТ Р ИСО 10140-2-2012
ОКС 91.120.20
Дата введения
1 декабря 2013 года
Предисловие
Сведения о стандарте
1. Подготовлен Автономной некоммерческой организацией "Научно-исследовательский центр контроля и диагностики технических систем" (АНО "НИЦ КД") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 358 "Акустика".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 29 ноября 2012 г. N 1383-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 10140-2:2010 "Акустика. Лабораторные измерения звукоизоляции элементов зданий. Часть 2. Измерение звукоизоляции воздушного шума" (ISO 10140-2:2010 "Acoustics - Laboratory measurement of sound insulation of building elements - Part 2: Measurement of airborne sound insulation").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячно издаваемом указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт устанавливает лабораторный метод измерения звукоизоляции воздушного шума строительных конструкций, таких как стены, полы, двери, окна, ставни, фасадные элементы, фасады, остекление, малые технические элементы, например воздухораспределительные и вентиляционные устройства (вентиляционные панели), воздухозаборники, электрические кабель-каналы, системы и средства звукоизоляции межкомнатных технологических отверстий, облицованные стены и полы, подвесные потолки и плавающие полы.
Результаты испытаний могут использоваться для сравнения звукоизолирующих свойств строительных конструкций, классификации изделий по их звукоизолирующей способности, при проектировании строительных изделий с определенными требованиями к акустическим характеристикам и при оценке характеристик зданий в целом в натурных условиях.
Измерения выполняют на лабораторных испытательных установках, в которых приняты специальные меры для ослабления косвенной звукопередачи. Результаты измерений, выполненных в соответствии с настоящим стандартом, не могут быть непосредственно применены в натурных условиях без учета других влияющих на звукоизоляцию шума факторов, таких как косвенная звукопередача, граничные условия и суммарный коэффициент потерь.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты. Недатированные ссылки относят к последнему изданию ссылочного стандарта, включая все его изменения.
ИСО 140-2. Акустика. Измерение звукоизоляции в зданиях и строительных элементах. Часть 2. Определение, проверка и применение показателей точности (ISO 140-2, Acoustics - Measurement of sound insulation in buildings and of building elements - Part 2: Determination, verification and application of precision data)
ИСО 717-1. Акустика. Нормирование звукоизоляции в зданиях и строительных элементах. Часть 1. Звукоизоляция воздушного шума (ISO 717-1, Acoustics - Rating of sound insulation in buildings and of building elements - Part 1: Airborne sound insulation)
ИСО 10140-1. Акустика. Лабораторные измерения звукоизоляции элементов зданий. Часть 1. Правила испытаний для строительных изделий определенного вида (ISO 10140-1, Acoustics - Laboratory measurement of sound insulation of building elements - Part 1: Application rules for specific products)
ИСО 10140-4. Акустика. Лабораторные измерения звукоизоляции элементов зданий. Часть 4. Методы и условия измерений (ISO 10140-4, Acoustics - Laboratory measurement of sound insulation of building elements - Part 4: Measurement procedures and requirements)
ИСО 10140-5. Акустика. Лабораторные измерения звукоизоляции элементов зданий. Часть 5. Требования к испытательным установкам и оборудованию (ISO 10140-5, Acoustics - Laboratory measurement of sound insulation of building elements - Part 5: Requirements for test facilities and equipment).
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Звукоизоляция (sound reduction index) R, дБ: величина, равная десяти десятичным логарифмам отношения звуковой мощности , падающей на испытуемый элемент, к звуковой мощности , излучаемой другой стороной испытуемого элемента, рассчитываемая по формуле
. (1)
Примечание 1. При лабораторных испытаниях, в которых обычно измеряют звуковое давление, звукоизоляцию рассчитывают по формуле
, (2)
где - средний уровень звукового давления в помещении <*> источника, дБ;
- средний уровень звукового давления в приемном помещении, дБ;
S - площадь испытательного проема, в который устанавливают испытуемый элемент, м2;
A - эквивалентная площадь звукопоглощения приемного помещения, м2.
--------------------------------
<*> Здесь и в других частях ГОСТ Р ИСО 10140 под средним уровнем звукового давления в помещении понимают "уровень среднего по энергии звукового давления в помещении" (energy average sound pressure level in a room), как это и определено в ИСО 10140-4 (пункт 3.1).
Примечание 2. Формула (2) справедлива при условии, что звуковые поля в помещениях являются диффузными и что звуковое поле в приемном помещении образовано исключительно излучением испытуемого элемента.
Примечание 3. В англоязычных странах также применяют термин "потери при звукопередаче" (TL), эквивалентный термину "звукоизоляция".
Примечание 4. Связанные со звукоизоляцией величины могут быть введены в других нормативных документах или правилах по испытаниям (тест-кодах), указывая отличие величин добавлением нижних индексов, например для звукоизоляции, измеренной интенсиметрическими методами, для звукоизоляции на единицу длины узкой щели, для улучшения звукоизоляции облицовкой или подвесным потолком.
3.2. Фактическая звукоизоляция (apparent sound reduction index) R', дБ: величина, равная десяти десятичным логарифмам отношения звуковой мощности , падающей на испытуемый элемент, к суммарной звуковой мощности в приемном помещении, если дополнительно к звуковой мощности , излучаемой испытуемым элементом, имеется значительная мощность шума, приходящего косвенными путями или излучаемая другими элементами, рассчитываемая по формуле
. (3)
Примечание. В общем случае звуковая мощность, передаваемая в приемное помещение, включает в себя несколько слагаемых. Предполагая диффузность звуковых полей в обоих помещениях, фактическую звукоизоляцию также рассчитывают по формуле
. (4)
Таким образом, фактическую звукоизоляцию определяют, как и в формуле (2), отношением звуковой мощности, падающей на испытуемый элемент, к звуковой мощности, передаваемой в приемное помещение, независимо от реальных условий звукопередачи.
3.3. Приведенная разность уровней элемента (element-normalized level difference) , дБ: разность уровней, соответствующая стандартному значению площади звукопоглощения приемного помещения при звукопередаче шума только через малый технический элемент и рассчитываемая по формуле
, (5)
где - средний уровень звукового давления в помещении источника, дБ;
- средний уровень звукового давления в приемном помещении, дБ;
- стандартная площадь звукопоглощения, м2 (для лаборатории );
A - эквивалентная площадь звукопоглощения приемного помещения, м2.
Примечание. Для повышения отношения сигнал/шум следует выполнять совместные измерения с более чем одним элементом, используя при этом вместо формулы (5) формулу
, (6)
где - приведенная разность уровней одного элемента;
