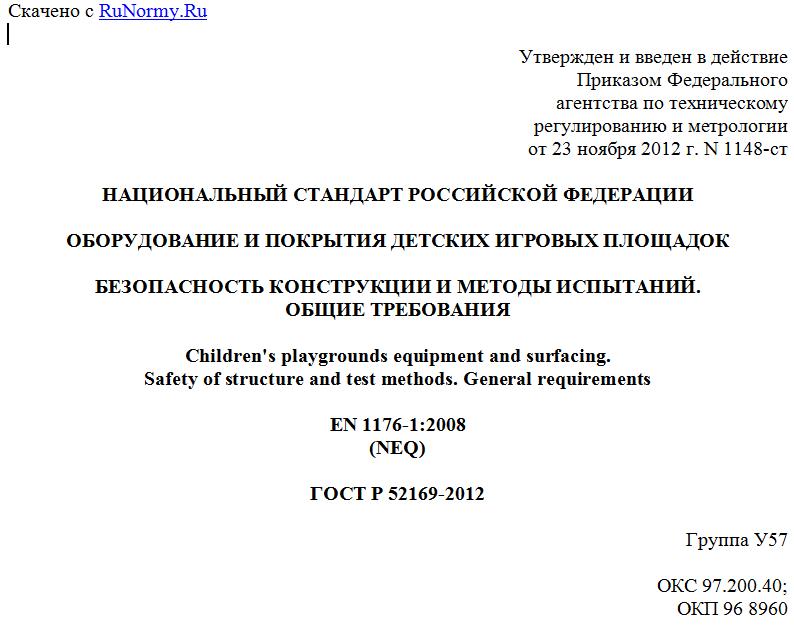

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 23 ноября 2012 г. N 1148-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ОБОРУДОВАНИЕ И ПОКРЫТИЯ ДЕТСКИХ ИГРОВЫХ ПЛОЩАДОК
БЕЗОПАСНОСТЬ КОНСТРУКЦИИ И МЕТОДЫ ИСПЫТАНИЙ.
ОБЩИЕ ТРЕБОВАНИЯ
Children's playgrounds equipment and surfacing.
Safety of structure and test methods. General requirements
EN 1176-1:2008
(NEQ)
ГОСТ Р 52169-2012
Группа У57
ОКС 97.200.40;
ОКП 96 8960
Дата введения
1 июля 2013 года
Предисловие
1. Разработан Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ).
2. Внесен Техническим комитетом по стандартизации ТК 455 "Оборудование детских игровых площадок".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 23 ноября 2012 г. N 1148-ст.
4. Настоящий стандарт разработан с учетом основных нормативных положений европейского стандарта ЕН 1176-1:2008 "Оборудование и покрытия детских игровых площадок. Безопасность конструкции и методы испытаний. Общие требования" (EN 1176-1:2008 "Playground equipment and surfacing - Part 1: General safety requirements and test methods", NEQ).
5. Взамен ГОСТ Р 52169-2003.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт распространяется на оборудование детских игровых площадок (далее - оборудование) и покрытия детских игровых площадок (далее - покрытие), предназначенные для индивидуального и коллективного пользования. Стандарт устанавливает общие требования к безопасности конструкции и методам испытаний оборудования и покрытий детских игровых площадок.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты и классификаторы:
ГОСТ Р ЕН 1177-2006. Покрытия игровой площадки ударопоглощающие. Требования безопасности и методы испытаний
ГОСТ Р ИСО/МЭК 50-2002. Безопасность детей и стандарты. Общие требования
ГОСТ Р ИСО/МЭК 17025-2006. Общие требования к компетентности испытательных и калибровочных лабораторий
ГОСТ 2.201-80. Единая система конструкторской документации. Обозначение изделий и конструкторских документов
ГОСТ 12.1.044-89 (ИСО 4589-84). Система стандартов безопасности труда. Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения
ГОСТ 2224-93. Коуши стальные для стальных канатов. Технические условия
ГОСТ 3241-91. Канаты стальные. Технические условия
ГОСТ 3916.1-96. Фанера общего назначения с наружными слоями из шпона лиственных пород. Технические условия
ГОСТ 3916.2-96. Фанера общего назначения с наружными слоями из шпона хвойных пород. Технические условия
ГОСТ 19191-73. Талрепы с автоматическим стопорением. Технические условия
ГОСТ 20022.0-93. Защита древесины. Параметры защищенности
ГОСТ 20022.2-80. Защита древесины. Классификация
ГОСТ 27751-88. Надежность строительных конструкций и оснований. Основные положения по расчету
ГОСТ 30055-93. Канаты из полимерных материалов и комбинированные. Технические условия
ГОСТ 30188-97. Цепи грузоподъемные калиброванные высокопрочные. Технические условия
ГОСТ 30441-97 (ИСО 3076-84). Цепи короткозвенные грузоподъемные некалиброванные класса прочности Т(8). Технические условия
ОК 012-93. Общероссийский классификатор изделий и конструкторских документов (Классификатор ЕСКД).
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется принять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Оборудование детской игровой площадки: оборудование, с которым или на котором дети могут играть в помещении или на открытых площадках, индивидуально или группой, по своему усмотрению и правилам.
3.2. Ударопоглощающее покрытие детской игровой площадки: покрытие детской игровой площадки с амортизационными свойствами, размерами не менее зоны приземления ребенка, используемое совместно с оборудованием.
3.3. Зона падения детской игровой площадки: пространство внутри, на или вокруг оборудования, в которое попадает ребенок при падении с элемента конструкции, размещенного над поверхностью детской игровой площадки (см. рисунок 1).
1 - зона падения; 2 - зона безопасности;
3 - зона приземления
Рисунок 1. Зоны игрового оборудования
3.4. Зона безопасности оборудования детской игровой площадки: пространство внутри, на или вокруг оборудования детской игровой площадки, которое может быть занято ребенком, находящимся в движении, вызванном использованием оборудования (см. рисунок 1).
3.5. Зона приземления ребенка: область поверхности детской игровой площадки, на которую попадает ребенок в результате свободного падения (см. рисунок 1).
3.6. Высота свободного падения: расстояние по вертикали от опорной поверхности оборудования, с которой может упасть ребенок, до зоны приземления.
3.7. Стремянка: простейшее средство доступа с углом наклона к горизонтали 60° - 90°, состоящее из горизонтальных перекладин.
3.8. Лестница: простейшее средство доступа с углом наклона к горизонтали 15° - 60°, состоящее из горизонтальных ступеней.
3.9. Трап: простейшее средство доступа, состоящее из плоской поверхности с углом наклона к горизонтали 0° - 38°.
3.10. Захватиться: держаться рукой за опору, сомкнув пальцы (см. рисунок 2).
Рисунок 2
3.11. Ухватиться: держаться рукой за опору, не смыкая пальцы (см. рисунок 3).
Рисунок 3
3.12. Застревание: опасная ситуация, когда тело, часть тела или одежда ребенка застревает в элементах конструкции.
3.13. Труднодоступное оборудование: оборудование, в конструкции которого специально предусмотрены конструктивные решения по ограничению доступа для детей конкретной возрастной группы или направленные на снижение удобства перемещения детей к более сложным и/или опасным элементам оборудования, позволяющие взрослым вовремя вмешаться в случае необходимости (например, первая ступень лестницы для доступа на оборудование может быть расположена на высоте более 400 мм от поверхности игровой площадки или разница высот многоуровневых платформ может быть более 600 мм).
3.14. Базовая отметка заглубления: отметка, показывающая уровень заглубления оборудования.
3.15. Покрытие детской игровой площадки: участок поверхности детской игровой площадки размерами не менее зоны приземления ребенка, используемый совместно с оборудованием.
3.16. Детская игровая площадка: специально оборудованная территория, предназначенная для отдыха и игры детей, включающая в себя оборудование и покрытие детской игровой площадки и оборудование для благоустройства детской игровой площадки.
3.17. Платформа (оборудования): поверхность оборудования детской игровой площадки, предназначенная для игры, расположенная выше уровня покрытия детской игровой площадки.
3.18. Опорная поверхность (оборудования): поверхность оборудования, на которой размещается ребенок.
3.19. Демпфирование удара покрытием детской игровой площадки: свойство покрытия детской игровой площадки снижать ускорение рассеиванием кинетической энергии за счет местной деформации или вытеснения материала покрытия.
3.20. Критическая высота падения: максимальная высота падения с оборудования, при которой покрытие обеспечивает необходимый уровень демпфирования удара.
3.21. Оборудование для благоустройства детской игровой площадки: оборудование, обеспечивающее благоустройство детской игровой площадки и комфортность детей и взрослых (беседки, скамейки, столы, ограды, навесы, урны и т.п.).
