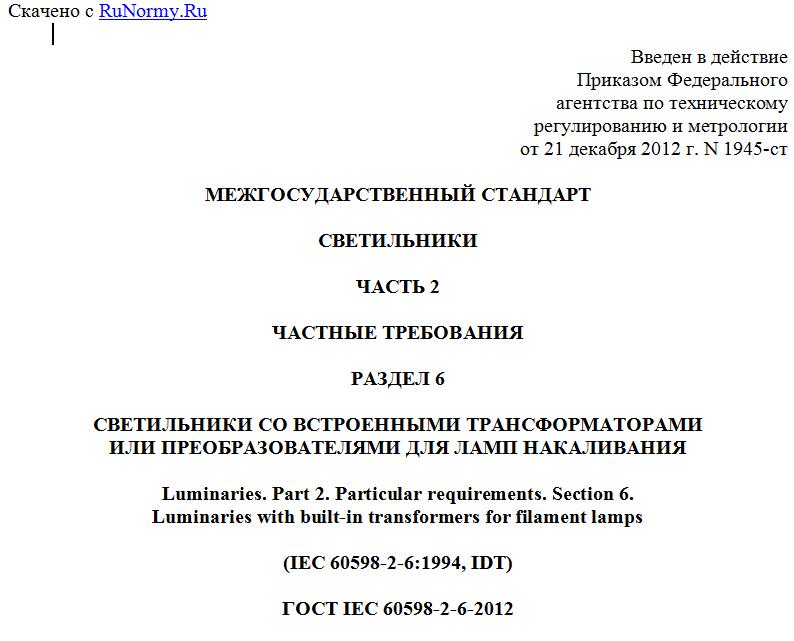

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 21 декабря 2012 г. N 1945-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СВЕТИЛЬНИКИ
ЧАСТЬ 2
ЧАСТНЫЕ ТРЕБОВАНИЯ
РАЗДЕЛ 6
СВЕТИЛЬНИКИ СО ВСТРОЕННЫМИ ТРАНСФОРМАТОРАМИ
ИЛИ ПРЕОБРАЗОВАТЕЛЯМИ ДЛЯ ЛАМП НАКАЛИВАНИЯ
Luminaries. Part 2. Particular requirements. Section 6.
Luminaries with built-in transformers for filament lamps
(IEC 60598-2-6:1994, IDT)
ГОСТ IEC 60598-2-6-2012
Группа Е83
МКС 29.140.40
Дата введения
1 января 2015 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ).
2. Внесен Федеральным агентством по техническому регулированию и метрологии (Росстандарт).
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 41-2012 от 24 мая 2012 г.).
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Кыргызстан KG Кыргызстандарт
Российская Федерация RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 21 декабря 2012 г. N 1945-ст межгосударственный стандарт ГОСТ IEC 60598-2-6-2012 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2015 г.
5. Настоящий стандарт идентичен международному стандарту IEC 60598-2-6:1994 Luminaries. Part 2: Particular requirements. Section 6: Luminaries with built-in transformers for filament lamps (Светильники. Часть 2. Частные требования. Раздел 6. Светильники со встроенными трансформаторами или преобразователями для ламп накаливания), включая его изменение Amd 1:1996.
Перевод с английского языка (en).
Степень соответствия - идентичная (IDT).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном Приложении Д.А.
Стандарт подготовлен на основе применения ГОСТ Р МЭК 598-2-6-98.
6. Введен впервые.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в указателе "Национальные стандарты", а текст изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты".
6.1. Область применения
Настоящий стандарт устанавливает требования к светильникам со встроенными трансформаторами или преобразователями для ламп накаливания, напряжение питания и выходное напряжение которых не превышают:
1000 В - для светильников классов защиты I и II;
250 В - для светильников класса защиты 0.
Настоящий стандарт следует применять совместно с соответствующими разделами IEC 60598-1, на которые имеются ссылки.
Стандарт не применяют к светильникам класса защиты III.
Для выполнения требований настоящего стандарта необязательно применять трансформаторы или преобразователи "Сверхнизкого безопасного напряжения" (SELV). Однако такие трансформаторы или преобразователи могут удовлетворять основным требованиям настоящего стандарта.
6.1.1. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие международные стандарты:
IEC 60417:1973 Graphical symbols for use on equipment. Index, survey and compilation of the single sheets (Графические символы для использования на оборудовании. Указатель, обзор и набор отдельных листов)
IEC 60598-1:1992 Luminaries. Part 1. General requirements and tests (Светильники. Часть 1. Общие требования и методы испытаний)
IEC 60742:1983 Isolating transformers and safety isolating transformers. Requirements (Трансформаторы разделительные и безопасные разделительные трансформаторы. Технические требования)
IEC 61046:1993 D.C. or a.c. supplied electronic step-down convertors for filament lamps - General and safety requirements (Преобразователи электронные понижающие постоянного или переменного тока для ламп накаливания. Общие требования и требования безопасности)
6.2. Общие требования к испытаниям
Применяют положения раздела 0 IEC 60598-1. Испытания, приведенные в каждом соответствующем разделе IEC 60598-1, проводят в последовательности, указанной в настоящем стандарте.
6.3. Определения
Применяют определения раздела 1 IEC 60598-1, а также следующие.
6.3.1. Первичная обмотка (трансформатора) - обмотка, соединяемая с сетью питания.
6.3.2. Вторичная обмотка (трансформатора или преобразователя) - обмотка, соединяемая с лампой.
6.3.3. Номинальное напряжение питания (трансформатора или преобразователя) - напряжение питания, на которое рассчитан трансформатор или преобразователь.
Примечание. Если первичная обмотка имеет несколько вводов, то трансформатор имеет больше, чем одно номинальное напряжение питания.
6.3.4. Диапазон номинальных напряжений питания (трансформатора или преобразователя) - диапазон напряжений питания трансформатора или преобразователя, обозначенный нижним и верхним значениями напряжения.
Примечание. Диапазон номинальных напряжений питания относится только к одной паре вводов. Трансформатор, первичная обмотка которого имеет несколько вводов, может иметь более одного диапазона номинальных напряжений питания.
6.3.5. Номинальный вторичный ток (трансформатора или преобразователя) - максимальный нормируемый ток вторичной обмотки трансформатора при номинальных напряжении питания и частоте питания, определенных для трансформатора или преобразователя.
6.3.6. Номинальное вторичное напряжение (трансформатора или преобразователя) - напряжение на вторичной обмотке при номинальных напряжении питания, частоте питания и вторичном токе при коэффициенте мощности, равном 1, определенное для трансформатора или преобразователя.
6.3.7. Номинальная выходная мощность (В · А) (трансформатора или преобразователя) - произведение номинального вторичного напряжения и номинального вторичного тока.
6.4. Классификация
Светильники должны иметь классы защиты 0, I или II в соответствии с положениями раздела 2 IEC 60598-1.
6.5. Маркировка
Применяют положения раздела 3 IEC 60598-1 совместно с 6.5.1 - 6.5.5 настоящего стандарта.
Примечание. Маркировка, которую согласно требованиям раздела 3 EC 60598-1 допускается наносить на пускорегулирующем аппарате, может быть нанесена также и на трансформатор или преобразователь в соответствии с настоящим стандартом.
6.5.1. Номинальное напряжение питания или диапазон номинальных напряжений питания (В) должны быть указаны на светильнике в таком месте, где их можно увидеть при обслуживании.
6.5.2. Номинальное вторичное напряжение (В) должно быть указано на светильнике в таком месте, где его можно увидеть при замене лампы.
6.5.3. При необходимости в инструкции изготовителя, прилагаемой к светильнику, должна быть предупреждающая запись, что светильник работает от сетевого напряжения и должен быть отключен от сети при замене лампы. Такая запись особенно необходима, когда напряжение лампы значительно отличается от напряжения сети, например напряжение лампы 6 В, а напряжение сети 240 В, или когда используется автотрансформатор.
6.5.4. В маркировке трансформатора или преобразователя должен быть указан его тип или товарный знак (код) изготовителя. Кроме того, на светильнике, трансформаторе или преобразователе, или в инструкции изготовителя должна быть указана След информация, если она необходима для обеспечения правильной эксплуатации и правильного обслуживания светильника:
a) номинальная выходная мощность (В · А) или номинальный вторичный ток (А);
b) напряжение, на которое настроен трансформатор;
c) номинальные вторичные напряжение и ток или номинальная выходная мощность (В · А) для каждого отвода или каждой обмотки. Для специальных трансформаторов или преобразователей с несколькими ответвлениями или многочисленными вторичными обмотками, требующими частого изменения вторичного напряжения (например, с устройством переключения ответвлений), такая маркировка не требуется.
6.5.5. Если для защиты трансформатора или преобразователя применяют сменяемый плавкий предохранитель, то его параметры должны быть указаны на
