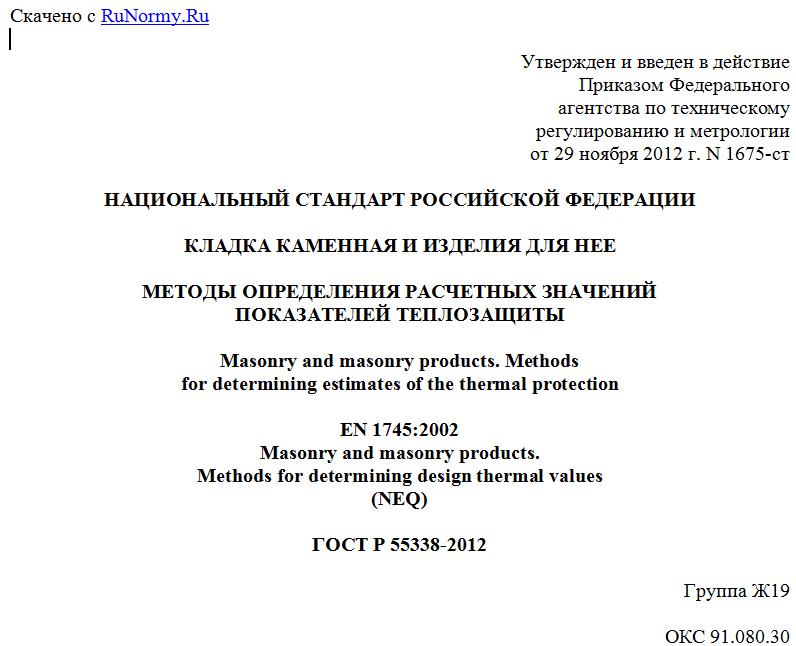

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КЛАДКА КАМЕННАЯ И ИЗДЕЛИЯ ДЛЯ НЕЕ
МЕТОДЫ ОПРЕДЕЛЕНИЯ РАСЧЕТНЫХ ЗНАЧЕНИЙ
ПОКАЗАТЕЛЕЙ ТЕПЛОЗАЩИТЫ
Masonry and masonry products. Methods
for determining estimates of the thermal protection
EN 1745:2002
Masonry and masonry products.
Methods for determining design thermal values
(NEQ)
ГОСТ Р 55338-2012
Группа Ж19
ОКС 91.080.30
Дата введения
1 июля 2013 года
Предисловие
1. Разработан институтом НИИСФ РААСН (федеральное государственное бюджетное учреждение "Научно-исследовательский институт строительной физики Российской академии архитектуры и строительных наук").
2. Внесен Техническим комитетом по стандартизации ТК 465 "Строительство".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 29 ноября 2012 г. N 1675-ст.
4. В настоящем стандарте учтены основные нормативные положения европейского регионального стандарта ЕН 1745:2002 "Кладка каменная и изделия для нее. Методы определения значений показателей теплозащиты конструкции" (EN 1745:2002 "Masonry and masonry products. Methods for determining design thermal values") в части условий определения теплопроводности на изделиях для кладки.
5. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт устанавливает лабораторные методы определения расчетных значений теплозащитных свойств наружных стен из каменных кладок. Настоящий стандарт распространяется на кладки из керамических, бетонных, композитных штучных стеновых изделий (полнотелых и пустотелых камней, блоков, кирпичей), включая слоистые кладки со вставками из теплоизоляционных материалов.
Настоящий стандарт не распространяется на натурный метод определения сопротивления теплопередаче наружных стен из каменных кладок эксплуатируемых зданий в зимний период по ГОСТ Р 54853.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ Р 54851-2011. Конструкции строительные ограждающие неоднородные. Расчет приведенного сопротивления теплопередаче
ГОСТ Р 54853-2011. Здания и сооружения. Метод определения сопротивления теплопередаче ограждающих конструкций с помощью тепломера
ГОСТ 379-95. Кирпич и камни силикатные. Технические условия
ГОСТ 530-2012. Кирпич и камень керамические. Общие технические условия
ГОСТ 6133-99. Камни бетонные стеновые. Технические условия
ГОСТ 7076-99. Материалы и изделия строительные. Метод определения теплопроводности и термического сопротивления при стационарном тепловом режиме
ГОСТ 21718-84. Материалы строительные. Диэлькометрический метод измерения влажности
ГОСТ 24816-81. Материалы строительные. Метод определения сорбционной влажности
ГОСТ 25380-82. Здания и сооружения. Метод измерения плотности тепловых потоков, проходящих через ограждающие конструкции
ГОСТ 26254-84. Здания и сооружения. Методы определения сопротивления теплопередаче ограждающих конструкций
ГОСТ 31360-2007. Изделия стеновые неармированные из ячеистого бетона автоклавного твердения. Технические условия.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется принять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Каменная кладка: элемент ограждающей конструкции из штучных стеновых изделий (камни, блоки, кирпичи), уложенных по установленному правилу с применением кладочного раствора.
3.2. Изделие для каменной кладки: элемент кладки - строительный блок, камень, кирпич, кладочный раствор, штукатурный раствор и др.
3.3. Изделие полнотелое стеновое: строительный блок, камень или кирпич, который не содержит пустот, за исключением поверхностных выемок, таких как отверстия для захвата, желоба и т.д.
3.4. Композитный строительный блок: строительный блок, состоящий из нескольких материалов.
3.5. Теплозащитные свойства: теплопроводность, Вт/(м · °C), и термическое сопротивление, (м2 · °C)/Вт.
3.6. Нормативные значения теплозащитных свойств: значения теплотехнических показателей (теплопроводности и/или термического сопротивления) строительных материалов или изделий в сухом состоянии, определяемые по настоящему стандарту как основа для получения расчетных значений теплозащитных свойств.
3.7. Расчетные значения теплозащитных свойств: значения теплотехнических показателей (теплопроводности и/или термического сопротивления) строительных материалов или изделий при условиях эксплуатации (в условиях эксплуатационной влажности).
3.8. Условия эксплуатации: условия, влияющие на теплозащитные характеристики материалов и изделий в зависимости от влажностного режима помещений и зон влажности района строительства.
3.9. Стационарный тепловой режим: режим, при котором все рассматриваемые теплофизические параметры не меняются со временем.
3.10. Плотность теплового потока: тепловой поток, проходящий через единицу площади.
3.11. Термическое сопротивление: отношение разности температур наружной и внутренней поверхностей фрагмента кладки к плотности теплового потока в условиях стационарного теплового режима.
3.12. Эквивалентная теплопроводность: отношение толщины конструктивного элемента каменной кладки к его термическому сопротивлению.
3.13. Средняя температура образца: среднеарифметическое значение температур, измеренных на наружной и внутренней поверхностях стенового изделия.
3.14. Относительная массовая влажность материала: процентное отношение массы влаги к массе материала в сухом состоянии.
3.15. Приведенное сопротивление теплопередаче: сопротивление теплопередаче ограждающей конструкции с учетом термического сопротивления, теплообмена внутренней и наружной поверхностей и теплопроводных включений (термических неоднородностей).
3.16. Удельные потери теплоты через линейную неоднородность: теплопотери через растворные швы на вертикальных и горизонтальных стыках стеновых изделий.
3.17. Теплопроводность при равновесной влажности: теплопроводность образца, измеренная при средней температуре 10 °C на изделии, выдержанном до постоянной массы при температуре 20 °C.
4. Общие положения
Методы определения термического сопротивления и эквивалентной теплопроводности основаны на создании в кладке или ее элементе условий стационарного теплообмена и измерении температур внутренней и наружной поверхностей, а также плотности теплового потока, проходящего через кладку или ее элемент.
Настоящий стандарт содержит описание элементного метода определения расчетных значений теплопроводности изделий для кладки с последующим вычислением приведенного сопротивления теплопередаче, а также фрагментного метода определения теплотехнических параметров кладки в климатической камере.
Элементный метод заключается в определении расчетных теплотехнических показателей изделий для кладки в условиях эксплуатационной влажности с последующим вычислением приведенного сопротивления теплопередаче фрагмента наружной стены из каменной кладки по ГОСТ Р 54851. Расчетное массовое отношение влаги в материале при условиях эксплуатации принимается равным максимальному сорбционному увлажнению материалов по [1] (условия эксплуатации Б). Расчетную теплопроводность устанавливают при указанной выше влажности материалов.
Фрагментный метод предусматривает устройство кладки в климатической камере, в которой по обе стороны испытуемого фрагмента создают температурно-влажностный режим, соответствующий расчетным зимним условиям эксплуатации по [2] и [3].
5. Метод определения расчетных теплотехнических показателей
изделий для кладки в условиях эксплуатационной влажности
с последующим вычислением приведенного сопротивления
теплопередаче наружной стены из каменной кладки
(элементный метод)
5.1. Подготовка штучных стеновых изделий к испытаниям
К штучным стеновым изделиям относятся кирпич и камни керамические по ГОСТ 530, камни бетонные по ГОСТ 6133, блоки из ячеистого бетона по ГОСТ 31360, кирпич и камни силикатные по ГОСТ 379, а также другие стеновые штучные изделия, выпускаемые в соответствии с требованиями нормативных документов.
Испытания штучных стеновых изделий заключаются в определении значений плотности брутто в сухом состоянии, теплопроводности в сухом состоянии, теплопроводности во влажном состоянии, приращения теплопроводности на 1% увлажнения.
5.1.1. Проводят отбор образцов из представленной партии числом не менее 10 шт. для испытаний: 5 шт. в сухом и 5 шт. во влажном состоянии. Полнотелые и пустотелые камни с равномерным расположением вертикальных пустот по всему сечению отбирают для испытания только в положении "ложок". Камни с продольным неравномерным расположением пустот по всему сечению камня отбирают для испытаний в двух вариантах: в положении "ложок" и в положении "тычок". Крупноформатные керамические камни отбирают для испытаний в положении "тычок", если другого варианта установки их в кладке не предусмотрено проектом.
5.1.2. Бетонные и композитные стеновые изделия, обладающие остаточной влажностью, не подлежат дополнительному увлажнению. Отбирают пять образцов
