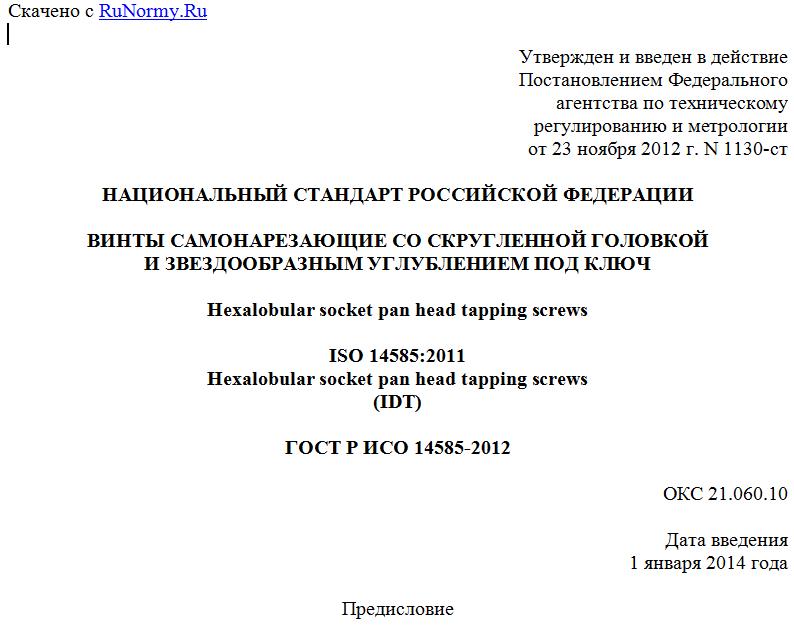

Утвержден и введен в действие
Постановлением Федерального
агентства по техническому
регулированию и метрологии
от 23 ноября 2012 г. N 1130-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ВИНТЫ САМОНАРЕЗАЮЩИЕ СО СКРУГЛЕННОЙ ГОЛОВКОЙ
И ЗВЕЗДООБРАЗНЫМ УГЛУБЛЕНИЕМ ПОД КЛЮЧ
Hexalobular socket pan head tapping screws
ISO 14585:2011
Hexalobular socket pan head tapping screws
(IDT)
ГОСТ Р ИСО 14585-2012
ОКС 21.060.10
Дата введения
1 января 2014 года
Предисловие
1. Подготовлен Федеральным государственным унитарным предприятием "Центральный Ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный институт" (ФГУП "НАМИ") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 229 "Изделия крепежные".
3. Утвержден и введен в действие Постановлением Федерального агентства по техническому регулированию и метрологии от 23 ноября 2012 г. N 1130-ст.
4. Настоящий стандарт идентичен по отношению к международному стандарту ИСО 14585:2011 "Винты самонарезающие со скругленной головкой и звездообразным углублением под ключ" (ISO 14585:2011 "Hexalobular socket pan head tapping screws").
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5).
Сведения о соответствии ссылочных международных стандартов ссылочным национальным стандартам приведены в Приложении ДА.
5. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт устанавливает характеристики самонарезающих винтов со скругленной головкой и звездообразным углублением под ключ с резьбой от ST2,9 до ST6,3.
В случаях, когда необходимы характеристики, отличающиеся от установленных в настоящем стандарте, они могут быть выбраны из действующих международных стандартов, например ИСО 1478, ИСО 2702, ИСО 4759-1.
2. Нормативные ссылки
Следующие нормативные документы необходимо использовать при применении настоящего стандарта. Для датированных ссылок применяется только указанное издание. Для недатированных ссылок - последнее издание указанного стандарта (включая любые поправки).
ИСО 225. Изделия крепежные. Болты, винты, шпильки и гайки. Символы и обозначения размеров (ISO 225, Fasteners - Bolts, screws, studs and nuts - Symbols and descriptions of dimensions)
ИСО 1478. Резьба самонарезающих винтов (ISO 1478:1983, Tapping screws thread)
ИСО 2702. Винты самонарезающие стальные термообработанные. Механические свойства (ISO 2702:1992, Heat-treated steel tapping screws - Mechanical properties)
ИСО 3269. Изделия крепежные. Приемочный контроль (ISO 3269, Fasteners - Acceptance inspection)
ИСО 4042. Изделия крепежные. Электролитические покрытия (ISO 4042, Fasteners - Electroplated coatings)
ИСО 4759-1. Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности A, B и C (ISO 4759-1, Tolerances for fasteners - Part 1: Bolts, screws, studs and nuts - Product grades A, B and C)
ИСО 10664. Углубление звездообразное под ключ для болтов и винтов (ISO 10664:2005, Hexalobular internal driving feature for bolts and screws)
ИСО 10683. Изделия крепежные. Неэлектролитические цинк-ламельные покрытия (ISO 10683, Fasteners - Non-electrolytically applied zinc flake coatings).
3. Размеры
Размеры винтов указаны на рисунке 1 и в таблице 1.
Символы и обозначения размеров - по ИСО 225.
Рисунок 1
Таблица 1
Размеры
В миллиметрах
4. Технические требования
Технические требования в соответствии с таблицей 2.
Таблица 2
Технические требования и ссылочные стандарты
Материал Сталь по ИСО 2702
Резьба Обозначение стандарта ИСО 1478
Механические свойства Обозначение стандарта ИСО 2702
Допуски Класс точности A
Обозначение стандарта ИСО 4759-1
Звездообразное углубление Обозначение стандарта ИСО 10664
Отделка - покрытие Без покрытия. Требования к электролитическим покрытиям по ИСО 4042. Требования к неэлектролитическим цинк-ламельным покрытиям по ИСО 10683. Дополнительные требования, другая отделка или другие покрытия должны быть согласованы между поставщиком и покупателем
Приемка Приемочный контроль по ИСО 3269
5. Обозначение
Пример обозначение винта самонарезающего со скругленной головкой и звездообразным углублением под ключ, с размером резьбы ST3,5, номинальной длиной l = 16 мм и скругленным концом типа R:
Винт самонарезающий ГОСТ Р ИСО 14585 - ST3,5 x 16 - R
Приложение ДА
(справочное)
СВЕДЕНИЯ О СООТВЕТСТВИИ ССЫЛОЧНЫХ МЕЖДУНАРОДНЫХ СТАНДАРТОВ
НАЦИОНАЛЬНЫМ СТАНДАРТАМ РОССИЙСКОЙ ФЕДЕРАЦИИ
Обозначение ссылочного международного стандарта Степень соответствия Обозначение и наименование национального стандарта
ИСО 225 <*>
ИСО 1478 IDT ГОСТ Р ИСО 1478-93 "Резьба самонарезающих винтов"
ИСО 2702 IDT ГОСТ Р ИСО 2702-2009 "Винты самонарезающие стальные термообработанные. Механические свойства"
ИСО 3269 IDT ГОСТ Р ИСО 3269-2009 "Изделия крепежные. Приемочный контроль"
ИСО 4042 IDT ГОСТ Р ИСО 4042-2009 "Изделия крепежные. Электролитические покрытия"
ИСО 4759-1 IDT ГОСТ Р ИСО 4759-1-2009 "Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности A, B и C"
ИСО 10664 IDT ГОСТ Р ИСО 10664-2007 "Углубление звездообразное под ключ для болтов и винтов"
ИСО 10683 - <*>, <1>
<*> Соответствующий национальный стандарт отсутствует. До его утверждения рекомендуется использовать перевод на русский язык данного международного стандарта. Перевод данного международного стандарта находится в Федеральном информационном фонде технических регламентов и стандартов. Примечание. В настоящей таблице использовано следующее условное обозначение степени соответствия стандартов: - IDT - идентичные стандарты.
--------------------------------
<1> Разрабатывается ГОСТ Р ИСО 10683 (ИСО 10683:2000, IDT).
