"ГОСТ Р ИСО 14587-2012. Национальный стандарт Российской Федерации. Винты самонарезающие с полупотайной головкой и звездообразным углублением под ключ"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

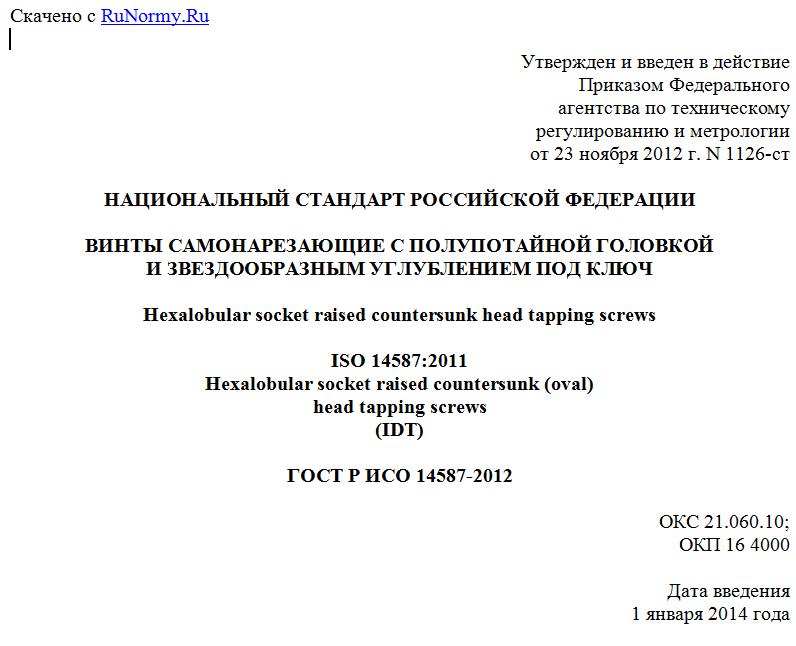

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 23 ноября 2012 г. N 1126-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ВИНТЫ САМОНАРЕЗАЮЩИЕ С ПОЛУПОТАЙНОЙ ГОЛОВКОЙ
И ЗВЕЗДООБРАЗНЫМ УГЛУБЛЕНИЕМ ПОД КЛЮЧ

Hexalobular socket raised countersunk head tapping screws

ISO 14587:2011
Hexalobular socket raised countersunk (oval)
head tapping screws
(IDT)

ГОСТ Р ИСО 14587-2012

ОКС 21.060.10;
ОКП 16 4000

Дата введения
1 января 2014 года

Предисловие

1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ) и Федеральным государственным унитарным предприятием "Центральный научно-исследовательский автомобильный и автомоторный институт" (ФГУП "НАМИ") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 229 "Изделия крепежные".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 23 ноября 2012 г. N 1126-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 14587:2011 "Винты самонарезающие с полупотайной головкой и звездообразным углублением под ключ" (ISO 14587:2011 "Hexalobular socket raised countersunk (oval) head tapping screws").
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5 (пункт 3.5).
Сведения о соответствии ссылочных международных стандартов национальным стандартам Российской Федерации приведены в Приложении ДА.
5. Введен впервые.

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).

1. Область применения

Настоящий стандарт устанавливает характеристики самонарезающих винтов с полупотайной головкой (овальной) и звездообразным углублением под ключ с резьбой от ST2,9 до ST6,3 включительно.
В случаях, когда необходимы характеристики, отличающиеся от установленных в настоящем стандарте, они могут быть выбраны из действующих международных стандартов, например ИСО 1478, ИСО 2702, ИСО 4759-1.

2. Нормативные ссылки

Следующие нормативные документы необходимо использовать при применении настоящего стандарта. Для датированных ссылок применяется только указанное издание. Для недатированных ссылок - последнее издание указанного стандарта (включая любые поправки).
ИСО 225. Изделия крепежные. Болты, винты, шпильки и гайки. Символы и обозначения размеров (ISO 225, Fasteners - Bolts, screws, studs and nuts - Symbols and descriptions of dimensions)
ИСО 1478. Резьба самонарезающих винтов (ISO 1478, Tapping screws thread)
ИСО 2702. Винты самонарезающие стальные термообработанные. Механические свойства (ISO 2702, Heat-treated steel tapping screws - Mechanical properties)
ИСО 3269. Изделия крепежные. Приемочный контроль (ISO 3269, Fasteners - Acceptance inspection)
ИСО 4042. Изделия крепежные. Электролитические покрытия (ISO 4042, Fasteners - Electroplated coatings)
ИСО 4759-1. Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности A, B и C (ISO 4759-1, Tolerances for fasteners - Part 1: Bolts, screws, studs and nuts; Product grades A, B and C)
ИСО 7721. Винты с потайной головкой. Конструкция головки и калибры для контроля (ISO 7721, Countersunk head screws - Head configuration and gauging)
ИСО 10664. Углубление звездообразное под ключ для болтов и винтов (ISO 10664, Hexalobular internal driving feature for bolts and screws)
ИСО 10683. Изделия крепежные. Неэлектролитические цинк-ламельные покрытия (ISO 10683, Fasteners - Non-electrolytically applied zinc flake coatings).

3. Размеры

Размеры винтов указаны на рисунке 1 и в таблице 1.
Символы и обозначения размеров по ИСО 225.



Рисунок 1

Таблица 1

Размеры



4. Технические требования

Технические требования в соответствии с таблицей 2.

Таблица 2

Технические требования и ссылочные стандарты

Материал Сталь по ИСО 2702
Резьба Обозначение стандарта ИСО 1478
Механические свойства Обозначение стандарта ИСО 2702
Допуски Класс точности A
Обозначение стандарта ИСО 4759-1
Звездообразное углубление Обозначение стандарта ИСО 10664
Отделка - покрытие Без покрытия. Требования к электролитическим покрытиям по ИСО 4042. Требования к неэлектролитическим цинк-ламельным покрытиям по ИСО 10683. Дополнительные требования, другая отделка или другие покрытия должны быть согласованы между поставщиком и покупателем
Приемка Приемочный контроль по ИСО 3269

5. Обозначение

Пример обозначения винта самонарезающего с полупотайной головкой (овальной) и звездообразным углублением под ключ, с размером резьбы ST3,5, номинальной длиной l = 16 мм и скругленным концом типа R:

Винт самонарезающий ГОСТ Р ИСО 14587 - ST3,5 x 16-R.





Приложение ДА
(справочное)

СВЕДЕНИЯ О СООТВЕТСТВИИ ССЫЛОЧНЫХ МЕЖДУНАРОДНЫХ СТАНДАРТОВ
НАЦИОНАЛЬНЫМ СТАНДАРТАМ РОССИЙСКОЙ ФЕДЕРАЦИИ

Обозначение ссылочного международного стандарта Степень соответствия Обозначение и наименование национального стандарта
ИСО 225:1983 - <*>
ИСО 1478:1999 IDT ГОСТ Р ИСО 1478-93 "Резьба самонарезающих винтов"
ИСО 2702:1992 IDT ГОСТ Р ИСО 2702-2009 "Винты самонарезающие стальные термообработанные. Механические свойства"
ИСО 3269:2000 IDT ГОСТ Р ИСО 3269-2009 "Изделия крепежные. Приемочный контроль"
ИСО 4042:1999 IDT ГОСТ Р ИСО 4042-2009 "Изделия крепежные. Электролитические покрытия"
ИСО 4759-1:2001 IDT ГОСТ Р ИСО 4759-1-2009 "Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности A, B и C"
ИСО 7721 IDT ГОСТ Р ИСО 7721-2011 "Винты с потайной головкой. Конструкция головки и калибры для контроля"
ИСО 10664:1999 IDT ГОСТ Р ИСО 10664-2007 "Углубление звездообразное под ключ для болтов и винтов"
ИСО 10683:2001 - <*>, <1>
<*> Соответствующий национальный стандарт отсутствует. До его утверждения рекомендуется использовать перевод на русский язык данного международного стандарта. Перевод данного международного стандарта находится в Федеральном информационном фонде технических регламентов и стандартов.
Примечание. В настоящей таблице использовано следующее условное обозначение степени соответствия стандартов: - IDT - идентичные стандарты.

--------------------------------
<1> Разрабатывается ГОСТ Р ИСО 10683 (ИСО 10683:2000, IDT).
