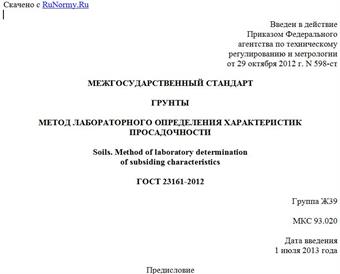

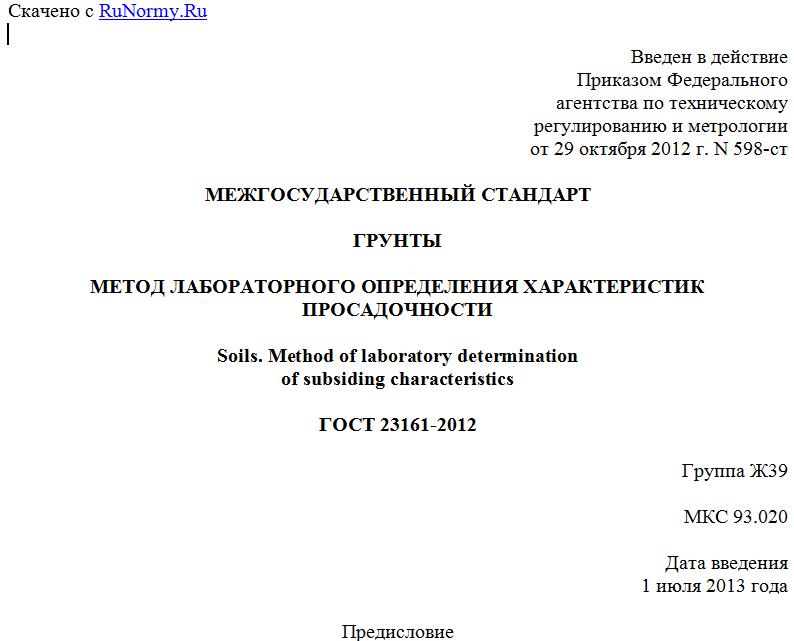

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 29 октября 2012 г. N 598-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГРУНТЫ
МЕТОД ЛАБОРАТОРНОГО ОПРЕДЕЛЕНИЯ ХАРАКТЕРИСТИК ПРОСАДОЧНОСТИ
Soils. Method of laboratory determination
of subsiding characteristics
ГОСТ 23161-2012
Группа Ж39
МКС 93.020
Дата введения
1 июля 2013 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и МСН 1.01-01-2009 "Система межгосударственных нормативных документов в строительстве. Основные положения".
Сведения о стандарте
1. Разработан Научно-исследовательским, проектно-изыскательским и конструкторско-технологическим институтом оснований и подземных сооружений им. Н.М. Герсеванова (НИИОСП им. Н.М. Герсеванова) ОАО "НИЦ "Строительство".
2. Внесен Техническим комитетом по стандартизации ТК 465 "Строительство".
3. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (Протокол от 4 июня 2012 г. N 40).
За принятие проголосовали:
-----------------------T-------------T-------------------------------------¬
¦ Краткое наименование ¦Код страны по¦ Сокращенное наименование ¦
¦ страны по ¦МК (ISO 3166)¦национального органа государственного¦
¦ МК (ISO 3166) 004-97 ¦ 004-97 ¦ управления строительством ¦
+----------------------+-------------+-------------------------------------+
¦Республика Азербайджан¦ AZ ¦Госстрой ¦
¦Республика Армения ¦ AM ¦Министерство градостроительства ¦
¦Кыргызстан ¦ KG ¦Госстрой ¦
¦Республика Молдова ¦ MD ¦Министерство строительства ¦
¦ ¦ ¦и регионального развития ¦
¦Российская Федерация ¦ RU ¦Министерство регионального развития ¦
¦Республика Узбекистан ¦ UZ ¦Госархитектстрой ¦
¦Украина ¦ UA ¦Министерство регионального развития, ¦
¦ ¦ ¦строительства и ЖКХ ¦
L----------------------+-------------+--------------------------------------
4. Приказом Федерального агентства по техническому регулированию и метрологии от 29 октября 2012 г. N 598-ст межгосударственный стандарт ГОСТ 23161-2012 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2013 г.
5. Взамен ГОСТ 23161-78.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в ежемесячно издаваемом указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в ежемесячно издаваемом информационном указателе "Национальные стандарты".
1. Область применения
Настоящий стандарт распространяется на просадочные грунты и устанавливает метод лабораторного определения характеристик просадочности при замачивании грунта водой: относительной просадочности , начального просадочного давления и начальной просадочной влажности .
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 5180-84. Грунты. Методы лабораторного определения физических характеристик
ГОСТ 12071-2000. Грунты. Отбор, упаковка, транспортирование и хранение образцов
ГОСТ 12248-2010. Грунты. Методы лабораторного определения характеристик прочности и деформируемости
ГОСТ 25100-2011. Грунты. Классификация
ГОСТ 30416-96. Грунты. Лабораторные испытания. Общие положения
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов на территории государства по соответствующему указателю "Национальные стандарты", составленному на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 25100 и ГОСТ 30416, а также следующие термины с соответствующими определениями:
3.1. Начальная просадочная влажность : минимальная влажность, при которой от внешней нагрузки и (или) собственного веса грунта проявляются его просадочные свойства и относительная просадочность .
3.2. Начальное просадочное давление : минимальное давление, при котором проявляются просадочные свойства грунта при его полном водонасыщении и относительная просадочность .
3.3. Абсолютное сжатие образца грунта: уменьшение первоначальной высоты образца в результате уплотнения при определенном вертикальном давлении.
3.4. Условная стабилизация осадки образца грунта: приращение значения осадки образца во времени, характеризующее практическое затухание деформации.
3.5. Условная стабилизация просадки образца грунта: приращение значения сжатия образца грунта во времени, характеризующее практическое затухание дополнительной деформации от замачивания (просадки).
3.6. Ступень давления: значение приращения давления при передаче нагрузки через штамп на образец грунта.
4. Общие положения
4.1. Характеристики просадочности следует определять по относительному сжатию, полученному по результатам испытаний образцов грунта ненарушенного сложения в компрессионных приборах без возможности бокового расширения образцов грунта.
Испытания проводят на образцах грунта ненарушенной структуры с природной влажностью и с замачиванием их водой при давлении, последовательно увеличиваемом ступенями (см. Приложение А).
4.2. Испытания просадочных грунтов в компрессионных приборах следует проводить по следующим схемам (см. Приложение Б):
- "одной кривой" - для определения относительной просадочности при одном заданном значении давления (см. 7.1);
- "двух кривых" - для определения относительной просадочности при различных давлениях, начального просадочного давления (см. 7.2).
Примечания
1. Допускается также для определения относительной просадочности при различных значениях давления на грунт и начального просадочного давления испытания просадочных грунтов в компрессионных приборах проводить ускоренным методом по "комбинированной схеме" (см. Приложение В).
2. Начальную просадочную влажность рекомендуется определять по Приложению Г по схеме "четырех - пяти кривых" при наличии соответствующего требования технического задания.
4.3. Образцы грунта ненарушенного сложения (монолиты) для испытаний следует отбирать из открытых выработок - шурфов, котлованов, расчисток и т.д.
Отбор образцов из скважин допускается проводить при помощи тонкостенных грунтоносов, обеспечивающих сохранение природного сложения и влажности грунта.
Отбор образцов грунтов проводят по ГОСТ 12071.
5. Аппаратура
5.1. Для испытаний просадочных грунтов применяют компрессионные приборы, состоящие из следующих основных узлов и деталей:
- рабочего кольца с внутренним диаметром d = 70 - 90 мм и высотой h от 20 до 30 мм, при соотношении d/h >= 3;
- цилиндрической обоймы;
- перфорированного штампа;
- поддона с емкостью для воды и перфорированной крышкой;
- двух индикаторов с ценой деления шкалы 0,01 мм для измерений вертикальных деформаций образца грунта;
- механизма вертикальной нагрузки образца грунта.
Примечание. По специальному заданию могут применяться другие конструкции приборов, обеспечивающие моделирование процесса нагружения грунта и условий его работы в основании, составе инженерного сооружения или в качестве среды, его вмещающей.
5.2. Конструкция компрессионного прибора должна обеспечивать:
- подачу воды к образцу снизу и отвод ее;
- центрированную передачу нагрузки на штамп (образец грунта);
- возможность нагрузки на штамп ступенями давления от 10 до 50 кПа;
- постоянство каждой ступени давления;
- невозможность бокового расширения образца грунта;
- неподвижность рабочего кольца при испытаниях;
- измерение вертикальных деформаций образцов грунта с точностью до 0,01 мм;
- передачу нагрузки на штамп, обеспечивающую давление не ниже 1,0 МПа.
6. Подготовка к испытаниям
6.1. Компрессионные приборы необходимо тарировать не реже одного раза в год для учета их собственных упругих деформаций при определении деформаций
