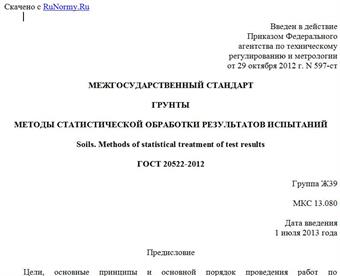

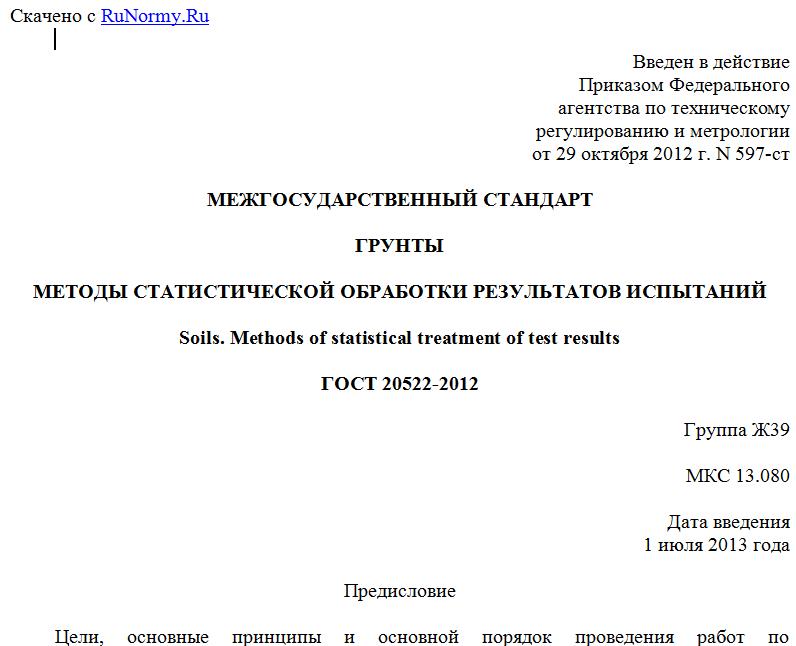

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 29 октября 2012 г. N 597-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГРУНТЫ
МЕТОДЫ СТАТИСТИЧЕСКОЙ ОБРАБОТКИ РЕЗУЛЬТАТОВ ИСПЫТАНИЙ
Soils. Methods of statistical treatment of test results
ГОСТ 20522-2012
Группа Ж39
МКС 13.080
Дата введения
1 июля 2013 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Научно-исследовательским, проектно-изыскательским и конструкторско-технологическим институтом оснований и подземных сооружений им. Н.М. Герсеванова (НИИОСП им. Н.М. Герсеванова), ОАО "НИЦ "Строительство" при участии Национального объединения изыскателей (НОИЗ), Московского геологоразведочного института (МГРИ - РГГРУ).
2. Внесен Техническим комитетом по стандартизации ТК 465 "Строительство".
3. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (приложение В к Протоколу N 40 от 4 июня 2012 г.).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование органа государственного управления строительством
Азербайджан AZ Государственный комитет градостроительства и архитектуры
Армения AM Министерство градостроительства
Кыргызстан KG Госстрой
Молдова MD Министерство строительства и регионального развития
Российская Федерация RU Министерство регионального развития
Узбекистан UZ Госархитектстрой
Украина UA Министерство регионального развития, строительства и жилищно-коммунального хозяйства
4. Приказом Федерального агентства по техническому регулированию и метрологии от 29 октября 2012 г. N 597-ст межгосударственный стандарт ГОСТ 20522-2012 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2013 г.
5. Взамен ГОСТ 20522-96.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в ежемесячно издаваемом указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в ежемесячно издаваемом информационном указателе "Национальные стандарты".
1. Область применения
Настоящий стандарт устанавливает применяемые при инженерно-геологических изысканиях, проектировании и строительстве методы статистической обработки результатов испытаний грунтов, составляющих различные грунтовые объекты (основания сооружений, массивы, вмещающие подземные сооружения, сооружения из грунта, склоны и т.д.).
Данные методы применяют для статистической обработки результатов определений физических и механических (прочностных и деформационных) характеристик всех грунтов (см. ГОСТ 25100), а также для выделения инженерно-геологических и расчетных грунтовых элементов.
Требования настоящего стандарта не распространяются на параметры прочности и деформируемости грунтов при динамических воздействиях, а также на характеристики крупнообломочных грунтов, получаемые с применением моделирования гранулометрических составов.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 12248-2010 Грунты. Методы лабораторного определения характеристик прочности и деформируемости
ГОСТ 25100-2011 Грунты. Классификация
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов на территории государства по соответствующему указателю "Национальные стандарты", составленному на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. вероятность: Числовая характеристика возможности появления какого-либо определенного события в тех или иных определенных условиях, которые могут повторяться неограниченное число раз, выражаемая в долях единицы или процентах. Вероятности, с которыми характеристики грунтов, трактуемые как случайные величины, принимают те или иные значения, образуют распределение вероятностей, для установления которого по выборочным данным оценивают один или несколько параметров распределения.
3.2. доверительный интервал: Интервал, вычисленный по выборочным данным, который с заданной вероятностью (доверительной) накрывает неизвестное истинное значение оцениваемого параметра распределения.
3.3. доверительная вероятность: Вероятность того, что доверительный интервал накроет неизвестное истинное значение параметра, оцениваемого по выборочным данным.
3.4. односторонняя доверительная вероятность: Вероятность того, что неизвестное истинное значение параметра не выйдет за пределы нижней (или верхней) границы доверительного интервала.
3.5. среднее значение (выборочное): Среднеарифметическое частных значений, образующих выборку величин, независимых друг от друга и от пространственных координат.
3.6. среднеквадратическое отклонение: Мера отклонения опытных данных от выборочного среднего значения или функциональной зависимости, выражаемая в абсолютных единицах и вычисляемая по формулам (4), (12).
3.7. коэффициент вариации: Мера отклонения опытных данных от выборочного среднего значения, выражаемая в долях единицы или процентах и вычисляемая по формуле (5).
3.8. сравнительный коэффициент вариации: Мера изменчивости величины, зависящая от начала отсчета выборки и вычисляемая по формуле (А.1) Приложения А.
3.9. число степеней свободы: Число независимых наблюдений, равное числу определений n характеристики минус число оцениваемых статистических параметров.
3.10. метод наименьших квадратов: Метод статистической оценки функциональной зависимости путем установления таких ее параметров, при которых сумма квадратов отклонений опытных данных от этой зависимости является минимальной.
3.11. инженерно-геологический элемент; ИГЭ: Основная грунтовая единица при инженерно-геологической схематизации грунтового объекта, определяемая положениями 4.6.
3.12. расчетный грунтовый элемент; РГЭ: Основная грунтовая единица, выделяемая с учетом применяемого при проектировании грунтового объекта расчетного или экспериментального метода, определяемая по 4.6.
4. Общие положения
4.1. Статистическую обработку результатов испытаний проводят для оценки неоднородности грунтов, выделения ИГЭ, а при необходимости и РГЭ, и вычисления нормативных и расчетных значений характеристик грунтов.
4.2. Опытные данные, для которых проводится статистическая обработка, должны быть получены единым методом испытания.
4.3. Применяемые в настоящем стандарте методы статистической обработки используют нормальный закон распределения вероятностей. При обосновании могут быть использованы и другие законы распределения, например логарифмически нормальный (см. Приложение Б).
4.4. Неоднородность грунта оценивают с помощью коэффициента вариации характеристик грунта (см. 6.4). Для сравнения неоднородности по разным характеристикам может применяться сравнительный коэффициент вариации (см. Приложение А).
4.5. Статистическую обработку проводят для частных значений характеристик грунтов или фиксируемых в отдельных испытаниях величин, которые составляют случайную выборку.
При наличии закономерного изменения характеристики в каком-либо направлении (чаще всего с глубиной) статистическую обработку проводят для определения параметров корреляционной зависимости, аппроксимирующей опытные точки линейной или кусочно-линейной функцией.
4.6. Статистическую обработку результатов испытаний выполняют для ИГЭ или РГЭ.
За ИГЭ принимают некоторый объем грунта одного и того же происхождения, подвида или разновидности (см. ГОСТ 25100) при условии, что значения характеристик грунта изменяются в пределах элемента случайно (незакономерно) либо наблюдающаяся закономерность такова, что ею можно пренебречь. В случае выявления закономерности должны выполняться требования 5.5. ИГЭ наделяют постоянными нормативными и расчетными значениями характеристик. Комплекс ИГЭ используют при создании инженерно-геологической модели объекта.
За РГЭ принимают некоторый объем грунта не обязательно одного и того же происхождения, подвида или разновидности, в пределах которого нормативные и расчетные значения характеристик по условиям применяемого расчетного или экспериментального метода проектирования объекта могут быть постоянными или закономерно изменяющимися по направлению (чаще всего по глубине). РГЭ может включать в себя один или несколько ИГЭ. Комплекс РГЭ используют при создании расчетной геомеханической модели объекта.
Примечания. 1. Местоположение, конфигурацию и объем ИГЭ и РГЭ устанавливают с учетом сведений об объекте строительства и геологических данных.
2. Выделение РГЭ должно осуществляться совместно изыскателем и проектировщиком.
4.7. Для всех характеристик грунта вычисляют нормативные, а для характеристик, используемых в расчетах, и расчетные значения.
Нормативные значения характеристик определяют как среднестатистические, получаемые осреднением их частных значений, или отвечающие осредненным по частным значениям аппроксимирующим зависимостям между измеряемыми в опытах величинами (или функционально с ними связанными величинами), или по зависимостям каких-либо из этих величин от координат по одному из направлений.
Расчетное значение получают делением нормативного значения на коэффициент надежности по грунту .
4.8. Коэффициент надежности по грунту должен устанавливаться с учетом изменчивости и числа определений характеристики (числа испытаний) при
