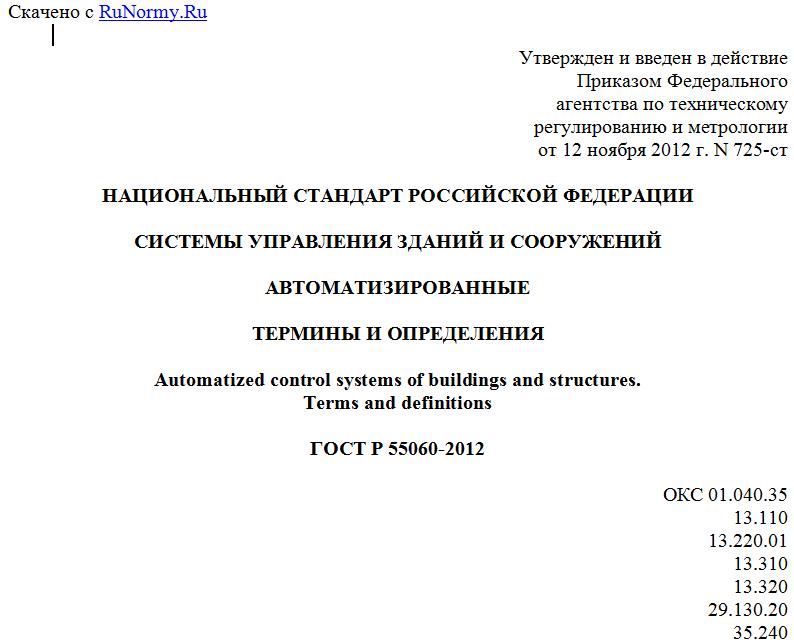

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 12 ноября 2012 г. N 725-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМЫ УПРАВЛЕНИЯ ЗДАНИЙ И СООРУЖЕНИЙ
АВТОМАТИЗИРОВАННЫЕ
ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
Automatized control systems of buildings and structures.
Terms and definitions
ГОСТ Р 55060-2012
ОКС 01.040.35
13.110
13.220.01
13.310
13.320
29.130.20
35.240
ОКП 437000
437100
437200
437280
703000
Дата введения
1 июля 2013 года
Предисловие
1. Разработан АНО "Всемирная Академия Наук Комплексной Безопасности", Университетом комплексных систем безопасности и инженерного обеспечения, ООО "Научно-технический и конструкторско-технологический центр СтройГруппАвтоматика", журналом "Автоматизация зданий".
2. Внесен Техническим комитетом по стандартизации ТК 439 "Средства автоматизации и системы управления".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2012 г. N 725-ст.
4. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет (gost.ru).
Введение
Установленные в настоящем стандарте термины расположены в систематизированном порядке, отражающем систему понятий данной области знания.
Для каждого понятия установлен один стандартизованный термин.
Нерекомендуемые к применению термины-синонимы приведены в круглых скобках после стандартизованного термина и обозначены пометой "Нрк.".
Заключенная в круглые скобки часть термина может быть опущена при использовании термина в документах по стандартизации.
Для сохранения целостности терминосистемы в стандарте в рамках из тонких линий приведены терминологические статьи из других стандартов, действующих на том же уровне стандартизации.
Наличие квадратных скобок в терминологической статье означает, что в нее включены два (три, четыре и т.п.) термина, имеющие общие терминоэлементы.
В алфавитном указателе данные термины приведены отдельно с указанием номера статьи.
Помета, указывающая на область применения многозначного термина, приведена в круглых скобках светлым шрифтом после термина. Помета не является частью термина.
Приведенные определения можно, при необходимости, изменять, вводя в них производные признаки, раскрывая значения используемых в них терминов, указывая объекты, входящие в объем определяемого понятия. Изменения не должны нарушать объем и содержание понятий, определенных в настоящем стандарте.
В случаях, когда в термине содержатся все необходимые и достаточные признаки понятия, определение не приводится и вместо него ставится прочерк.
Для ряда стандартизованных терминов приведены эквиваленты на английском (en), немецком (de) и французском (fr) языках.
Термины и определения общетехнических понятий, необходимые для понимания текста настоящего стандарта, приведены в Приложении Б.
Стандартизованные термины набраны полужирным шрифтом, их краткие формы, представленные аббревиатурой, - светлым шрифтом, синонимы - курсивом.
1. Область применения
Настоящий стандарт устанавливает термины и определения понятий в области автоматизированных систем управления зданий и сооружений.
Настоящий стандарт не распространяется на автоматизированные системы управления транспортных средств, а также машин и механизмов, используемых автономно и вне связи с конкретными зданиями или сооружениями.
Термины, установленные настоящим стандартом, рекомендуются для применения во всех видах документации и литературы в области строительства и систем обеспечения безопасности, входящих в сферу действия работ по стандартизации и (или) использующих результаты этих работ.
2. Термины и определения
1. Система: совокупность взаимосвязанных элементов, рассматриваемых в определенных условиях как единое целое, и выделенная из окружения. de System
en system
fr
2. Управление: целенаправленное воздействие на процесс или в процессе для достижения заданных целей. de Leiten
en control
fr commande,
3. Управляемая система: система, подлежащая воздействию в соответствии с задачей управления. de Regelstrecke
en controlled system
fr
4. Управляющая система: система, предназначенная для воздействия на управляемую систему в соответствии с задачей управления. de Regeleinrihtung
en controlling system
fr de commande
5. Система управления: система, состоящая из управляемой системы и управляющей ею системы, измеряющего элемента и соответствующих преобразующих элементов. Примечание. Схема системы управления показана на рисунке А.1 Приложения А. de Regelungs-system
en control system
fr asservi
6. Инженерная система [подсистема] здания [сооружения]: система [подсистема] здания [сооружения], предназначенная для жизнеобеспечения, выполнения процессов, поддержания комфорта, энерго- и ресурсосбережения или обеспечения безопасности. Примечание. В состав инженерной системы [подсистемы] здания [сооружения] может входить человек (оператор). en engineering system (in buildings)
7. Воздействие (в управлении): влияние одной переменной на другую переменную или другие переменные. de Wirkungsablauf
en action
fr action
8. Процесс (в управлении): полная совокупность взаимосвязанных операций в системе, посредством которых преобразуются, передаются или сохраняются масса, энергия или информация. de Prozess
en process (in control technology)
fr processus (dans les technologies de commande)
9. Технический [технологический] процесс: полная совокупность операций, предназначенная для решения определенной технической [технологической] задачи. de technischer Prozess
en technical process
fr processus technique
10. Параметр системы: характерная для системы величина, определяющая отношения между переменными в данной системе. Примечание. Характерная для системы величина может быть постоянной или зависеть от времени либо значения нескольких переменных системы. de Systemparameter
en system parameter
fr du
11. Многосвязная система: система с несколькими входными переменными и одной или несколькими выходными переменными, в которой по меньшей мере одна выходная переменная зависит от нескольких входных переменных или по меньшей мере одна входная переменная воздействует на несколько выходных переменных. de
en multivariable system
fr multivariable
12. Система с распределенными параметрами: система, которая математически описывается дифференциальными уравнениями в частных производных для представления ее распределения в пространстве. de System mit verteilten Parametern
en distributed-parameter system
fr
13. Коммутационная система: система, состоящая из переключающих элементов, взаимодействующих посредством переменных, принимающих конечное число значений, и выполняющая функции переключения. de Schaltsystem
en switching system
fr de commutation
14. Электрическая/электронная/программируемая электронная система [подсистема]; Э/Э/ПЭ система [Э/Э/ПЭ подсистема]: система [подсистема], предназначенная для управления, защиты или мониторинга, содержащая одно или несколько электрических и/или электронных, и/или программируемых электронных устройств. Примечание. Э/Э/ПЭ-система включает в свой состав такие необходимые элементы системы, как источники питания, датчики, устройства ввода и вывода, коммуникационные магистрали, исполнительные устройства, выходные и оконечные устройства. en electrical/electronic/programmable electronic system; E/E/PES
15. Система управления управляемым оборудованием; система управления УО: система, реагирующая на входные сигналы, поступающие от процесса и/или от оператора, и генерирующая выходные сигналы, которые обеспечивают выполнение управляемым оборудованием необходимого действия. en equipment under control control system; EUC control system
16. Связанная с безопасностью система [подсистема]; СБ система, [СБ подсистема]: система [подсистема], используемая для обеспечения безопасности процесса, устройства, инженерной системы или объекта. en safety-related system
17. Связанная с безопасностью здания [сооружения] система
