"ГОСТ 30852.6-2002 (МЭК 60079-5:1997). Межгосударственный стандарт. Электрооборудование взрывозащищенное. Часть 5. Кварцевое заполнение оболочки q"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

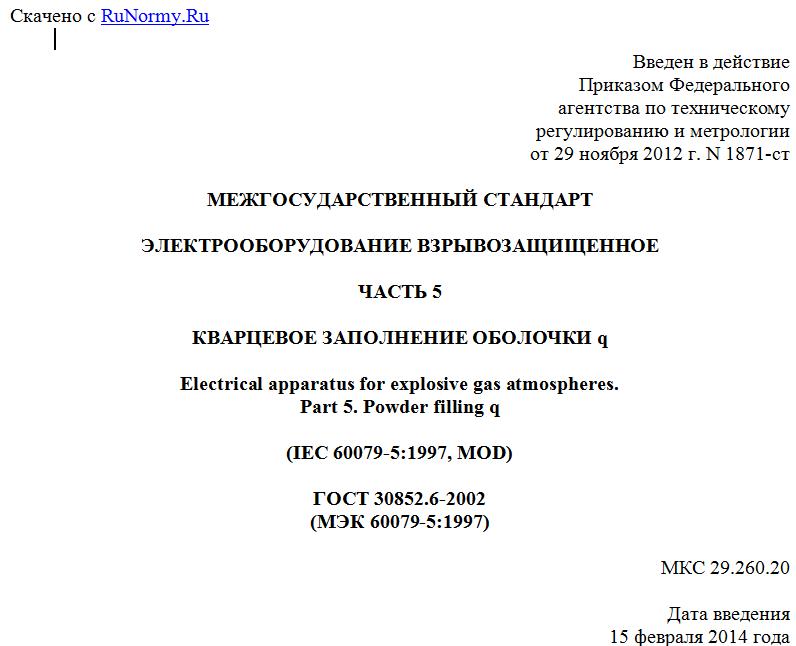

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 29 ноября 2012 г. N 1871-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЭЛЕКТРООБОРУДОВАНИЕ ВЗРЫВОЗАЩИЩЕННОЕ

ЧАСТЬ 5

КВАРЦЕВОЕ ЗАПОЛНЕНИЕ ОБОЛОЧКИ q

Electrical apparatus for explosive gas atmospheres.
Part 5. Powder filling q

(IEC 60079-5:1997, MOD)

ГОСТ 30852.6-2002
(МЭК 60079-5:1997)

МКС 29.260.20

Дата введения
15 февраля 2014 года

Предисловие

Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".

Сведения о стандарте

1. Подготовлен Автономной некоммерческой национальной организацией "Ex-стандарт" (АННО "Ex-стандарт").
2. Внесен Федеральным агентством по техническому регулированию и метрологии (Росстандарт).
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 6 ноября 2002 г. N 22).
За принятие стандарта проголосовали:

------------------T-----------------T-------------------------------------¬
¦     Краткое     ¦Код страны по МК ¦      Сокращенное наименование       ¦
¦  наименование   ¦(ИСО 3166) 004-97¦       национального органа по       ¦
¦  страны по МК   ¦                 ¦           стандартизации            ¦
¦(ИСО 3166) 004-97¦                 ¦                                     ¦
+-----------------+-----------------+-------------------------------------+
¦Азербайджан      ¦       AZ        ¦Азстандарт                           ¦
¦Армения          ¦       AM        ¦Минэкономики Республики Армения      ¦
¦Беларусь         ¦       BY        ¦Госстандарт Республики Беларусь      ¦
¦Казахстан        ¦       KZ        ¦Госстандарт Республики Казахстан     ¦
¦Киргизия         ¦       KG        ¦Кыргызстандарт                       ¦
¦Молдова          ¦       MD        ¦Молдова-Стандарт                     ¦
¦Россия           ¦       RU        ¦Росстандарт                          ¦
¦Таджикистан      ¦       TJ        ¦Таджикстандарт                       ¦
¦Туркменистан     ¦       TM        ¦Главгосслужба "Туркменстандартлары"  ¦
¦Украина          ¦       UA        ¦Минэкономразвития Украины            ¦
L-----------------+-----------------+--------------------------------------

4. Приказом Федерального агентства по техническому регулированию и метрологии от 29 ноября 2012 г. N 1871-ст межгосударственный стандарт ГОСТ 30852.6-2002 (МЭК 60079-6:1997) введен в действие в качестве национального стандарта Российской Федерации с 15 февраля 2014 г.
5. Настоящий стандарт модифицирован по отношению к международному стандарту IEC 60079-5:1997 Electrical apparatus for explosive gas atmospheres - Part 5: Powder filling "q" (Электрооборудование взрывозащищенное. Часть 5. Кварцевое заполнение оболочки q). Дополнительные по отношению к IEC 60079-5:1997 требования, отражающие потребности экономики стран, указанных выше, выделены в настоящем стандарте курсивом.
Степень соответствия - модифицированная (MOD).
Стандарт подготовлен на основе применения ГОСТ Р 51330.6-99 (МЭК 60079-5-97).
6. Введен впервые.

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

Введение

Настоящий стандарт дополняет ГОСТ 30852.0, требования которого применимы к электрооборудованию с взрывозащитой вида "кварцевое заполнение оболочки". Дополнительные по отношению к IEC 60079-5:1997 требования, отражающие потребности экономик стран СНГ, выделены в настоящем стандарте курсивом.
ГОСТ 22782.2-77 не ограничивал мощность и уровень напряжения взрывозащищенного электрооборудования с кварцевым заполнением оболочки, а его реализация позволяла создавать взрывозащищенное электрооборудование с особовзрывобезопасным и взрывобезопасным уровнями взрывозащиты. Несмотря на это широкого применения взрывозащищенное электрооборудование большой мощности с кварцевым заполнением оболочки не нашло, что было обусловлено необходимостью реализации сложных конструкторских решений, сложностью эксплуатации такого электрооборудования и экономической неэффективностью. Поэтому при разработке настоящего стандарта было принято решение взять за основу концепцию, изложенную в IEC 60079-5:1997, ограничить действие взрывозащиты "кварцевое заполнение оболочки" на электрооборудование, напряжение переменного и постоянного тока которого не превышает 1140 В, ток 16 А, а мощность составляет не более 1000 В x А, а также принять практически без изменений требования и методы испытаний IEC 60079-5:1997, которые в совокупности обеспечивают уровень взрывозащиты электрооборудования "повышенная надежность против взрыва".

1. Область применения

Настоящий стандарт устанавливает требования к конструированию, испытаниям и маркировке взрывозащищенного электрооборудования, составным его частям и Ex-компонентам с взрывозащитой вида "кварцевое заполнение оболочки", предназначенным для применения во взрывоопасных средах газа, пара или тумана.
Примечание. Электрооборудование и Ex-компоненты с кварцевым заполнением могут содержать электрические цепи, трансформаторы, защитные предохранители, реле, переключатели, оборудование и т.п., расположенные вне взрывоопасной зоны, но электрически соединенные с электрооборудованием, находящимся во взрывоопасной зоне.

Требования настоящего стандарта распространяются на взрывозащищенное электрооборудование, его составные части и Ex-компоненты:
- номинальный ток которых меньше или равен 16 А;
- мощность которых меньше или равна 1000 В x А и напряжение питания переменного или постоянного тока не более 1140 В.
Требования настоящего стандарта являются обязательными.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 14254-96 (МЭК 529-89) Степени защиты, обеспечиваемые оболочками (Код IP)
ГОСТ 30797-2001 <*> Миниатюрные плавкие предохранители. Терминология для миниатюрных плавких предохранителей и общие требования к миниатюрным плавким вставкам
--------------------------------
<*> В Российской Федерации действует ГОСТ Р МЭК 60127-1-2005 "Миниатюрные плавкие предохранители. Часть 1. Терминология для миниатюрных плавких предохранителей и общие требования к миниатюрным плавким вставкам".

ГОСТ 30852.0-2002 (МЭК 60079-0:1998) Электрооборудование взрывозащищенное. Часть 0. Общие требования
ГОСТ IEC 60269-1-2012 <**> Предохранители плавкие низковольтные. Часть 1. Общие требования
--------------------------------
<**> В Российской Федерации действует ГОСТ Р МЭК 60269-1-2010 "Предохранители низковольтные плавкие. Часть 1. Общие требования".

Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Определения

В настоящем стандарте используют следующие термины с соответствующими определениями, которые дополняют определения, приведенные в ГОСТ 30852.0.
3.1. Кварцевое заполнение оболочки q: вид взрывозащиты, при котором части, способные воспламенить взрывоопасную смесь, фиксируются в определенном положении и полностью окружены заполнителем, предотвращающим воспламенение окружающей взрывоопасной среды.
Примечание. Электрооборудование и Ex-компоненты с кварцевым заполнением оболочки могут содержать электрические цепи, трансформаторы, защитные предохранители, реле, переключатели, оборудование и т.п., расположенные вне взрывоопасной зоны, но электрически соединенные с электрооборудованием, находящимся во взрывоопасной зоне.

3.2. Заполнитель: кварцевые или стеклянные частицы.
3.3. Максимальное внешнее приложенное напряжение : максимальное напряжение переменного тока или максимальное напряжение постоянного тока, предписанное изготовителем, которое может быть приложено к зажимам электрооборудования без нарушения вида взрывозащиты "кварцевое заполнение".
3.4. Рабочее напряжение: наибольшее значение напряжения постоянного или переменного тока, которое может возникнуть (локально) по любой изоляции при номинальном напряжении питания (колебаниями напряжений можно пренебречь) в нормальных режимах работы или при разомкнутой электрической цепи.
3.5. Путь утечки: кратчайшее расстояние между токоведущими частями разного потенциала или между токоведущей и заземленной частью электрооборудования по поверхности изоляционного материала.
3.6. Путь утечки под покрытием: кратчайшее расстояние между двумя токоведущими частями по поверхности электроизоляционной среды.
3.7. Расстояние через заполняющий материал: кратчайшее расстояние между двумя токоведущими частями через заполняющий материал.
