Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 29 ноября 2012 г. N 1413-ст

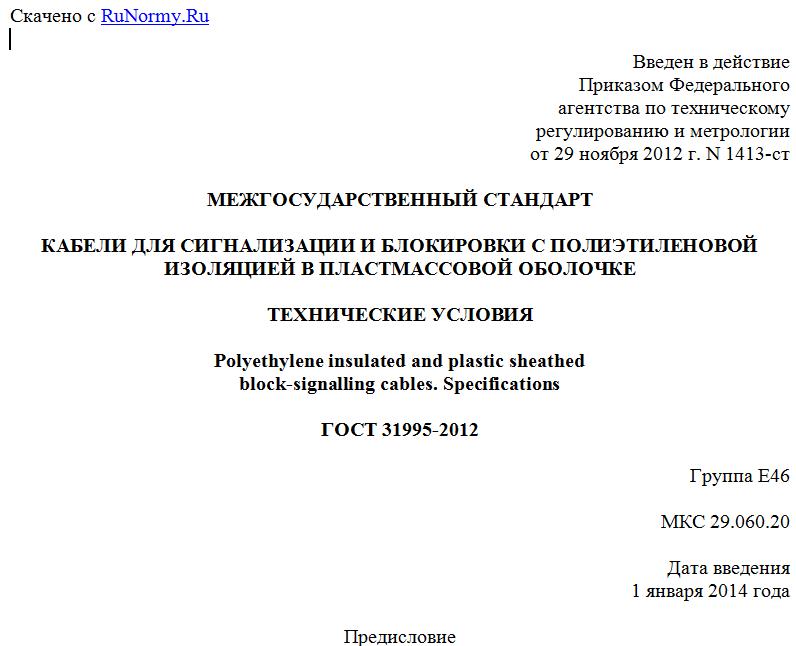

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КАБЕЛИ ДЛЯ СИГНАЛИЗАЦИИ И БЛОКИРОВКИ С ПОЛИЭТИЛЕНОВОЙ
ИЗОЛЯЦИЕЙ В ПЛАСТМАССОВОЙ ОБОЛОЧКЕ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Polyethylene insulated and plastic sheathed
block-signalling cables. Specifications
ГОСТ 31995-2012
Группа Е46
МКС 29.060.20
Дата введения
1 января 2014 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ФГУП "ВНИИНМАШ").
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (Протокол от 3 декабря 2012 г. N 54-П).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Узбекистан UZ Узгосстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 29 ноября 2012 г. N 1413-ст межгосударственный стандарт ГОСТ 31995-2012 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2014 г.
5. Стандарт подготовлен на основе применения ГОСТ Р 51312-99.
6. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на кабели для сигнализации и блокировки с медными жилами, с полиэтиленовой изоляцией, в пластмассовой оболочке, предназначенные для электрических установок сигнализации, централизации и блокировки, пожарной сигнализации и автоматики при номинальном напряжении 380 В переменного тока частотой 50 Гц или 700 В постоянного тока.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 12.2.007.0-75. Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности
ГОСТ 20.57.406-81. Комплексная система контроля качества. Изделия электронной техники, квантовой электроники и электротехнические. Методы испытаний
ГОСТ 618-73. Фольга алюминиевая для технических целей. Технические условия
ГОСТ 2405-88. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия
ГОСТ 2990-78. Кабели, провода и шнуры. Методы испытаний напряжением
ГОСТ 3345-76. Кабели, провода и шнуры. Метод определения электрического сопротивления изоляции
ГОСТ 3553-87. Бумага телефонная. Технические условия
ГОСТ 3559-75. Лента стальная для бронирования кабелей. Технические условия
ГОСТ 5960-72. Пластикат поливинилхлоридный для изоляции и защитных оболочек проводов и кабелей. Технические условия
ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний
ГОСТ 7229-76. Кабели, провода и шнуры. Метод определения электрического сопротивления токопроводящих жил и проводников
ГОСТ 10354-82. Пленка полиэтиленовая. Технические условия
ГОСТ 10446-80 (ИСО 6892-84). Проволока. Метод испытания на растяжение
ГОСТ 11262-80. Пластмассы. Метод испытания на растяжение
ГОСТ IEC 60811-1-3-2011. Общие методы испытаний материалов изоляции и оболочек электрических и оптических кабелей. Часть 1-3. Методы общего применения. Методы определения плотности. Испытания на водопоглощение. Испытание на усадку
ГОСТ IEC 60332-1-2-2011. Испытания электрических и оптических кабелей в условиях воздействия пламени. Часть 1-2. Испытание на нераспространение горения одиночного вертикально расположенного изолированного провода или кабеля. Проведение испытания при воздействии пламени газовой горелки мощностью 1 кВт с предварительным смешением газов
ГОСТ IEC 60332-1-3-2011. Испытания электрических и оптических кабелей в условиях воздействия пламени. Часть 1-3. Испытание на нераспространение горения одиночного вертикально расположенного изолированного провода или кабеля. Проведение испытания на образование горящих капелек/частиц
ГОСТ IEC 60332-3-22-2011. Испытания электрических и оптических кабелей в условиях воздействия пламени. Часть 3-22. Распространение пламени по вертикально расположенным пучкам проводов или кабелей. Категория А
ГОСТ 12177-79. Кабели, провода и шнуры. Методы проверки конструкции
ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 16272-79. Пленка поливинилхлоридная пластифицированная техническая. Технические условия
ГОСТ 16336-77. Композиции полиэтилена для кабельной промышленности. Технические условия
ГОСТ 18690-82. Кабели, провода, шнуры и кабельная арматура. Маркировка, упаковка, транспортирование и хранение
ГОСТ 23436-83. Бумага кабельная для изоляции силовых кабелей на напряжение до 35 кВ включительно. Технические условия
ГОСТ 24234-80. Пленка полиэтилентерефталатная. Технические условия
ГОСТ 25018-81. Кабели, провода и шнуры. Методы определения механических показателей изоляции и оболочки
ГОСТ 27893-88. Кабели связи. Методы испытаний
ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Основные параметры и размеры
3.1. Марки, наименование и преимущественные области применения кабелей должны соответствовать указанным в таблице 1.
Таблица 1
Марка кабеля Наименование кабеля Преимущественная область
СБВГ Кабель сигнально-блокировочный с медными жилами, с изоляцией из полиэтилена (ПЭ), в оболочке из поливинилхлоридного (ПВХ) пластиката Для одиночной прокладки в помещениях, в сухих каналах и туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабель
СБВГнг То же, в оболочке из ПВХ пластиката пониженной горючести То же, для прокладки в пучках
СБВБГ То же, в оболочке из ПВХ пластиката, с броней из двух стальных лент Для одиночной прокладки в сухих каналах кабельной канализации, в туннелях, коллекторах, в местах, где возможны механические воздействия на кабель, в том числе незначительные растягивающие усилия
СБВБГнг То же, в оболочке из ПВХ пластиката пониженной горючести То же, для прокладки в пучках
СБВБбШвнг То же, в оболочке из ПВХ пластиката пониженной горючести, с броней из двух стальных лент, в шланге из ПВХ пластиката пониженной горючести То же, в условиях агрессивной среды
СБПБбШв Кабель сигнально-блокировочный с медными жилами, с изоляцией из ПЭ, в оболочке из ПЭ, с броней из двух стальных лент, в шланге из ПВХ пластиката Для прокладки в каналах, в туннелях, коллекторах, в пластмассовых трубопроводах, в земле, в условиях агрессивной среды, если кабель не подвергается значительным растягивающим усилиям
СБЗПБбШв То же, с гидрофобным заполнением сердечника кабеля То же, в условиях повышенной влажности
СБПБбШп То же, в оболочке из ПЭ, с броней из двух стальных лент, в шланге из ПЭ Для прокладки в каналах, в туннелях, коллекторах, в пластмассовых трубопроводах, в земле, в условиях агрессивной среды, если кабель не подвергается значительным растягивающим усилиям
СБЗПБбШп То же, с гидрофобным заполнением сердечника кабеля То же, в условиях повышенной влажности
СБПБГ Кабель сигнально-блокировочный с медными жилами, с изоляцией из ПЭ, в оболочке из ПЭ, с броней из двух стальных лент Для прокладки в каналах, в местах, где возможны механические воздействия на кабель, если кабель не подвергается значительным растягивающим усилиям
СБЗПБГ То же, с гидрофобным заполнением сердечника То же, в условиях повышенной влажности
СБПБ Кабель сигнально-блокировочный с медными жилами, с изоляцией из ПЭ, в оболочке из ПЭ, с броней из двух стальных лент, с наружным покровом Для прокладки в земле, в условиях агрессивной среды, если кабель не подвергается значительным растягивающим усилиям
СБЗПБ То же, с гидрофобным заполнением сердечника То же, в условиях повышенной влажности
СБПу Кабель сигнально-блокировочный с медными жилами, с изоляцией из ПЭ, в утолщенной оболочке из ПЭ Для прокладки в пластмассовых трубопроводах, в земле, в условиях агрессивной среды при отсутствии механических воздействий на кабель
СБЗПу То же, с гидрофобным заполнением сердечника То же, в условиях повышенной влажности
Кабели марок СБВГ, СБВГнг с токопроводящей жилой номинальным диаметром 0,8 мм применяют для монтажа устройств сигнализации, централизации и блокировки только в служебно-технических зданиях.
Коды ОКП приведены в Приложении А.
3.2. Число пар или токопроводящих жил в кабелях и номинальный диаметр токопроводящих жил должны соответствовать указанным в таблицах 2 и 3.
Таблица 2
Марка кабеля Число пар при номинальном диаметре токопроводящих жил, мм
0,8 0,9; 1,0
СБВГ, СБВГнг 3, 4, 7, 10, 12, 15 1, 3, 4, 7, 10, 12, 14, 19, 24, 27, 30
