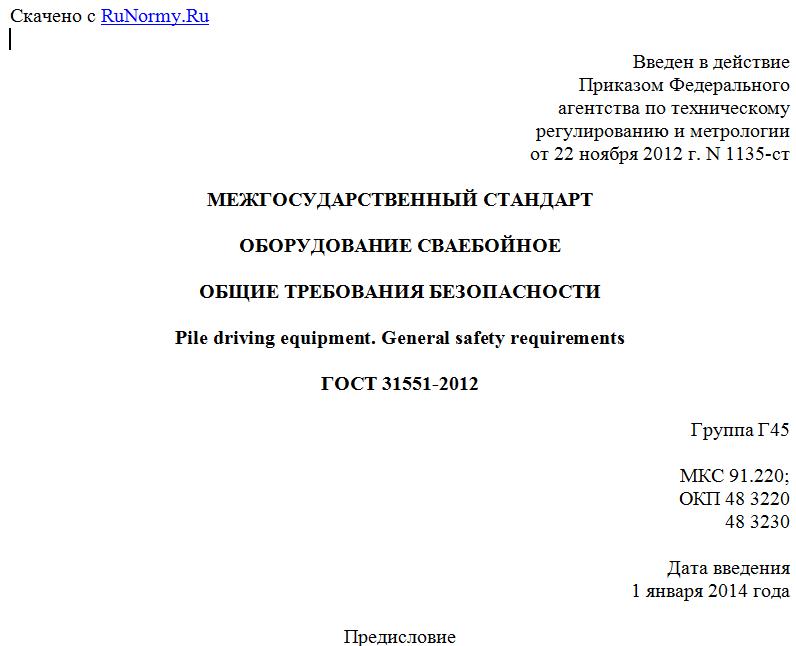

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 ноября 2012 г. N 1135-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ОБОРУДОВАНИЕ СВАЕБОЙНОЕ
ОБЩИЕ ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
Pile driving equipment. General safety requirements
ГОСТ 31551-2012
Группа Г45
МКС 91.220;
ОКП 48 3220
48 3230
Дата введения
1 января 2014 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ).
2. Внесен Федеральным агентством по техническому регулированию и метрологии (Росстандарт).
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 24 мая 2012 г. N 41).
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономразвития Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2012 г. N 1135-ст межгосударственный стандарт ГОСТ 31551-2012 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2014 г.
5. Настоящий стандарт подготовлен на основе применения ГОСТ Р 50906-96.
6. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает требования к технике безопасности сваебойного оборудования (далее - оборудования), используемого при устройстве фундаментов и подпорных стенок с помощью свай или других стержневых элементов, а также для их извлечения.
Все требования настоящего стандарта являются обязательными.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 12.1.003-83. Шум. Общие требования безопасности
ГОСТ 12.1.005-88. Общие санитарно-гигиенические требования к воздуху рабочей зоны
ГОСТ 12.1.012-2004. Система стандартов безопасности труда. Вибрационная безопасность. Общие требования
ГОСТ 12.2.007.0-75. Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности
ГОСТ 12.2.032-78. Система стандартов безопасности труда. Рабочее место при выполнении работ сидя. Общие эргономические требования
ГОСТ 12.2.033-78. Система стандартов безопасности труда. Рабочее место при выполнении работ стоя. Общие эргономические требования
ГОСТ 12.2.062-81. Система стандартов безопасности труда. Оборудование производственное. Ограждения защитные
ГОСТ 12.3.033-84. Система стандартов безопасности труда. Строительные машины. Общие требования безопасности при эксплуатации
ГОСТ 12.4.040-78. Система стандартов безопасности труда. Органы управления производственным оборудованием. Обозначения
ГОСТ 14192-77. Маркировка грузов
ГОСТ 14254-96 (МЭК 529-89). Степени защиты, обеспечиваемые оболочками (код IP)
ГОСТ 27258-87 (ИСО 6682-86). Машины землеройные. Зоны комфорта и досягаемости органов управления
ГОСТ 27259-2006. Вибрация. Лабораторный метод оценки вибрации, передаваемой через сиденье оператора машины. Машины землеройные
ГОСТ 27534-87 (ИСО 6394-85). Акустика. Измерение воздушного шума, создаваемого землеройными машинами на рабочем месте оператора. Испытания в стационарном режиме
ГОСТ 27913-88. Краны грузоподъемные. Органы управления, расположения и характеристики. Общие принципы
ГОСТ 28975-91 (ИСО 6395-88). Акустика. Измерение внешнего шума, излучаемого землеройными машинами. Испытания в динамическом режиме.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применяют следующие термины с соответствующими определениями:
3.1. Сваебойное оборудование: полный комплект машин, состоящий из взаимосвязанных деталей и узлов, используемых для установки, погружения или извлечения свай и других элементов, т.е. выполняющих весь комплекс свайных работ при устройстве фундаментов и сооружений.
Примечание. Оборудование подразделяют на группы: копры, сменное копровое оборудование, погружатели (или выдергиватели), вспомогательные элементы.
3.2. Копер: автономная машина, предназначенная для подъема, установки сваи на точку погружения, корректировки, погружения сваи в грунт (или извлечения) с помощью погружателя (или выдергивателя).
Примечание. Копер состоит из базовой машины и специального копрового оборудования в составе мачты и подкосов, устройств для крепления мачты, лебедок.
3.3. Базовая машина: самоходный агрегат, используемый для передвижения копра к месту забивки сваи.
Примечание. На базовой машине может быть размещена силовая установка, трансмиссия и аппаратура управления оборудованием для погружения или извлечения свай.
3.4. Мачта: металлическая или деревянная конструкция, обеспечивающая перемещение оборудования для погружения или извлечения сваи, а также обеспечивающая установку, центрирование и наведение самой сваи на точку погружения.
3.5. Лебедки: грузоподъемные механизмы для подъема погружателя и мачты, подъема, подтягивания сваи к точке погружения, а также для забивки сваи при ее погружении.
3.6. Тормоза: устройства, обеспечивающие в грузоподъемных механизмах подъем, остановку груза (погружателя, сваи, ударной массы и т.д.) и удержание его в подвешенном состоянии.
3.7. Рабочий орган оборудования: машины, с помощью которых погружают или извлекают сваи.
В зависимости от источника энергии рабочие органы подразделяются на группы: механические, паровоздушные, дизельные и гидравлические.
3.8. Механический рабочий орган оборудования: ударная часть поднимается стальным канатом с помощью лебедки.
3.9. Паровоздушный рабочий орган оборудования: ударная часть перемещается под давлением воздуха или пара.
3.10. Дизельный рабочий орган оборудования: ударная часть перемещается в результате расширения газов, возникающих от сгорания топливно-воздушной смеси.
3.11. Гидравлический рабочий орган оборудования: ударная часть перемещается под действием давления в гидравлической системе.
3.12. Свайный молот: машина, применяемая для погружения свай в грунт ударами.
3.13. Сваевыдергиватель: машина, извлекающая из грунта сваи или шпунт путем передачи им ударов и вибрации или их комбинации, используемая в сочетании с грузоподъемным механизмом.
3.14. Вибропогружатель: машина, создающая колебания свайного элемента, который в свою очередь вызывает вибрацию грунта вокруг себя, в результате чего уменьшается трение между сваей и грунтом, и элемент погружается под действием собственной массы и массы вибропогружателя.
3.15. Машина статического действия: машина, предназначенная для погружения или извлечения свайного элемента путем приложения постоянного вертикального усилия.
3.16. Сменное копровое оборудование: оборудование, навешиваемое на стрелах общестроительных машин (экскаваторов, кранов), предназначенное для использования в качестве копрового оборудования.
3.17. Наголовник: узел, который располагают между ударной частью погружателя и сваей.
3.18. Зажимные приспособления: устройства механические или гидравлические, обеспечивающие захват сваи, что позволяет осуществлять передачу колебаний от вибратора свае, а также передачу ей извлекающих усилий от выдергивателя ударного действия и усилий от вдавливающего (вытягивающего) устройства статического действия.
3.19. Оборудование для разрушения голов свай: устройство, предназначенное для разрушения (срезки) голов забитых свай и их подготовки для соединения с верхними элементами сооружения.
4. Общие требования безопасности
