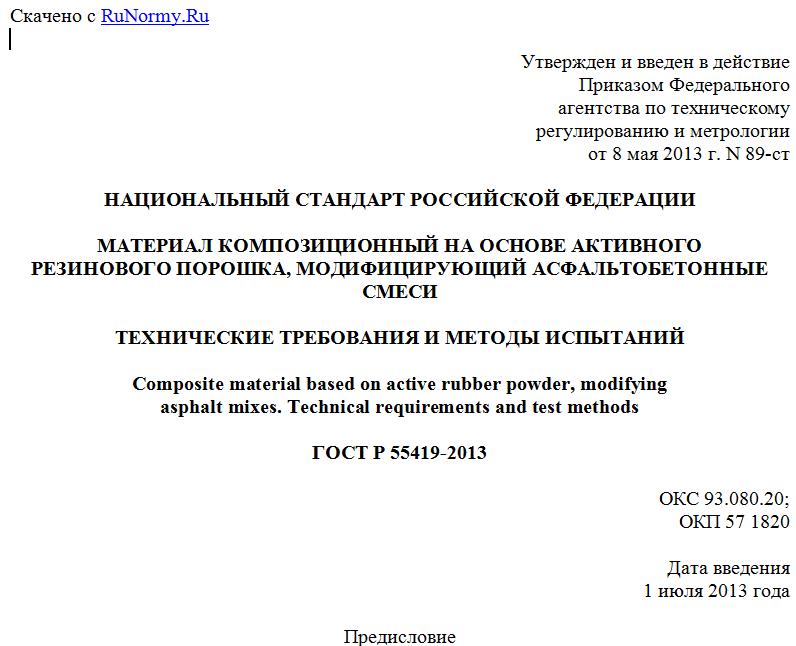

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 8 мая 2013 г. N 89-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
МАТЕРИАЛ КОМПОЗИЦИОННЫЙ НА ОСНОВЕ АКТИВНОГО
РЕЗИНОВОГО ПОРОШКА, МОДИФИЦИРУЮЩИЙ АСФАЛЬТОБЕТОННЫЕ СМЕСИ
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ
Composite material based on active rubber powder, modifying
asphalt mixes. Technical requirements and test methods
ГОСТ Р 55419-2013
ОКС 93.080.20;
ОКП 57 1820
Дата введения
1 июля 2013 года
Предисловие
1 РАЗРАБОТАН Обществом с ограниченной ответственностью "Метрологический центр РОСНАНО" (ООО "МЦ РОСНАНО")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 418 "Дорожное хозяйство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 8 мая 2013 г. N 89-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)
1. Область применения
Настоящий стандарт распространяется на композиционный материал на основе активного резинового порошка (далее - композиционный материал), модифицирующий асфальтобетонные смеси, применяемые для устройства покрытий на автомобильных дорогах, мостовых сооружениях, тоннелях.
Настоящий стандарт устанавливает технические требования к композиционному материалу, модифицирующему асфальтобетонные смеси, и методы его испытаний.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 12.1.007-76 Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности
ГОСТ 17.2.3.01-86 Охрана природы. Атмосфера. Правила контроля качества воздуха населенных пунктов
ГОСТ 17.2.3.02-78 Охрана природы. Атмосфера. Правила установления допустимых выбросов вредных веществ промышленными предприятиями
ГОСТ 112-78 Термометры метеорологические стеклянные. Технические условия
ГОСТ 427-75 Линейки измерительные металлические. Технические условия
ГОСТ 450-77 Кальций хлористый технический. Технические условия
ГОСТ 2226-2013 Мешки из бумаги и комбинированных материалов. Общие технические условия
ГОСТ 2477-65 Нефть и нефтепродукты. Метод определения содержания воды
ГОСТ 3306-88 Сетки с квадратными ячейками из стальной рифленой проволоки. Технические условия
ГОСТ 3826-82 Сетки проволочные тканые с квадратными ячейками. Технические условия
ГОСТ 4204-77 Реактивы. Кислота серная. Технические условия
ГОСТ 4919.1-77 Реактивы и особо чистые вещества. Методы приготовления растворов индикаторов
ГОСТ 6613-86 Сетки проволочные тканые с квадратными ячейками. Технические условия
ГОСТ 6709-72 Вода дистиллированная. Технические условия
ГОСТ 9128-2009 Смеси асфальтобетонные дорожные, аэродромные и асфальтобетон. Технические условия
ГОСТ 9980.2-86 (ИСО 842-84, ИСО 1512-74, ИСО 1513-80) Материалы лакокрасочные. Отбор проб для испытаний
ГОСТ 10597-87 Кисти и щетки малярные. Технические условия
ГОСТ 12801-98 Материалы на основе органических вяжущих для дорожного и аэродромного строительства. Методы испытаний
ГОСТ 14192-96 Маркировка грузов
ГОСТ 19360-74 Мешки-вкладыши пленочные. Общие технические условия
ГОСТ 19433-88 Грузы опасные. Классификация и маркировка
ГОСТ 21718-84 Материалы строительные. Диэлькометрический метод измерения влажности
ГОСТ 25336-82 Посуда и оборудование лабораторные стеклянные. Типы, основные параметры и размеры
ГОСТ 26377-84 Растворители нефтяные
ГОСТ 30263-96 (ИСО 2393-94) Смеси резиновые для испытания. Приготовление, смешение и вулканизация. Оборудование и методы
ГОСТ 31015-2002 Смеси асфальтобетонные и асфальтобетон щебеночно-мастичные. Технические условия
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями.
3.1 асфальтобетонная смесь с применением композиционного материала: Рационально подобранная смесь, состоящая из зерновой минеральной части (щебня, песка и минерального порошка), модифицирующего композиционного материала и нефтяного дорожного битума (с полимерными или другими добавками или без них) в качестве вяжущего вещества, взятых в определенных соотношениях и перемешанных в нагретом состоянии, применяемая для устройства покрытий на автомобильных дорогах, мостовых сооружениях, тоннелях.
3.2 активный порошок дискретно девулканизованной резины: Резиновый порошок с высокоразвитой удельной поверхностью частиц, полученный методом высокотемпературного сдвигового измельчения в роторном диспергаторе из резиновой крошки изношенных шин и/или вулканизованных отходов резинотехнических изделий и способный к вулканизации при стандартных условиях без применения дополнительных агентов (далее - активный резиновый порошок).
3.3 композиционный материал: Материал, содержащий активный резиновый порошок в качестве основы, а также целевые и функциональные добавки, предназначенный для модифицирования асфальтобетонных смесей.
3.4 стандартные условия вулканизации: Условия вулканизации, характеризующиеся давлением прессования не менее 3,0 МПа, температурой прессования 143 °C и временем вулканизации 20 мин.
4. Технические требования
4.1 Основные показатели и характеристики
4.1.1 Композиционный материал в своем составе может содержать только следующие компоненты:
- активный резиновый порошок с размером частиц не более 0,8 мм, полученный при утилизации изношенных шин и/или различных отходов резинотехнических изделий на основе неполярных каучуков;
- целевые и функциональные добавки.
4.1.2 Параметры композиционного материала должны соответствовать показателям, приведенным в таблице 1.
Таблица 1
Показатели свойств композиционного материала
Наименование показателя, единица измерения Норма Метод испытаний
1 Остаток на сите 0,9 мм при просеивании, %, не более 2 По 8.4
2 Индекс агломерации (слеживаемость), баллы, не менее 8 По 8.5
3 Насыпная плотность, г/см3 0,47 +/- 0,05 По 8.6
4 Влажность, % по массе, не более 8 По 8.7
4.2 Требования к сырью для производства композиционного материала
Сырьем для производства композиционного материала являются:
- активный резиновый порошок;
- целевые и функциональные добавки.
Показатели свойств активного резинового порошка приведены в таблице 2.
Таблица 2
Показатели свойств активного резинового порошка
Наименование показателя, единица измерения Норма Метод испытаний
1 Насыпная плотность, г/см3 0,35 +/- 0,05 По 8.6
2 Остаток на сите 0,9 мм при просеивании, % 0 (остаток на сите отсутствует) По 8.4
3 Удельная поверхность (фракция более 0,63 мм), м2/г, не менее 0,071 По 8.8
4 Способность к самовулканизации, число выкрашиваемых частиц Выкрашиваемые частицы отсутствуют По 8.9
4.3 Требования к сырью для производства активного резинового порошка
Сырьем для производства активного резинового порошка является резиновая крошка, полученная из изношенных шин и/или вулканизованных отходов резинотехнических изделий. В сырье для производства активного резинового порошка не допускается наличия механических примесей (частиц песка, древесины, глинозема, стекла, камней и т.д.), кроме упомянутых в таблице 3.
Показатели свойств сырья для производства активного резинового порошка приведены в таблице 3.
Для просмотра документа целиком скачайте его >>>
