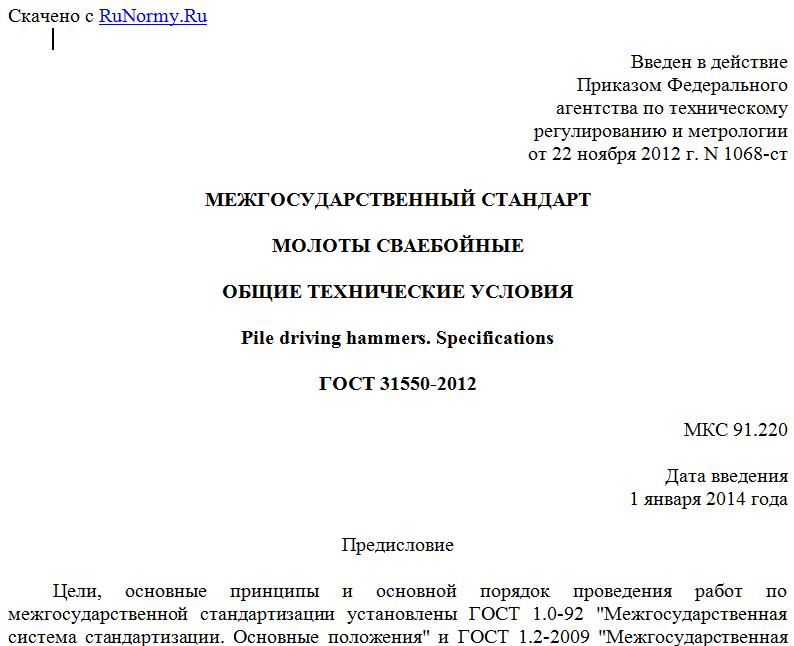

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 ноября 2012 г. N 1068-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
МОЛОТЫ СВАЕБОЙНЫЕ
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
Pile driving hammers. Specifications
ГОСТ 31550-2012
МКС 91.220
Дата введения
1 января 2014 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ).
2. Внесен Федеральным агентством по техническому регулированию и метрологии (Росстандарт).
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 24 мая 2012 г. N 41).
За принятие проголосовали:
----------------------T------------------T--------------------------------¬
¦Краткое наименование ¦ Код страны по МК ¦ Сокращенное наименование ¦
¦ страны по ¦(ИСО 3166) 004-97 ¦ национального органа по ¦
¦МК (ИСО 3166) 004-97 ¦ ¦ стандартизации ¦
+---------------------+------------------+--------------------------------+
¦Азербайджан ¦ AZ ¦Азстандарт ¦
¦Беларусь ¦ BY ¦Госстандарт Республики Беларусь ¦
¦Киргизия ¦ KG ¦Кыргызстандарт ¦
¦Молдова ¦ MD ¦Молдова-Стандарт ¦
¦Российская Федерация ¦ RU ¦Росстандарт ¦
¦Таджикистан ¦ TJ ¦Таджикстандарт ¦
¦Узбекистан ¦ UZ ¦Узстандарт ¦
L---------------------+------------------+---------------------------------
4. Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2012 г. N 1068-ст межгосударственный стандарт ГОСТ 31550-2012 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2014 г.
5. Настоящий стандарт подготовлен на основе применения ГОСТ Р 51041-97.
6. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на сваебойные молоты, предназначенные для забивки преимущественно железобетонных свай, металлических труб, шпунта и т.п.
Требования 4.3.1, 4.4 и раздела 6 настоящего стандарта являются обязательными, требования остальных пунктов - рекомендуемыми.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 2.601-2006 Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 2.602-95 Единая система конструкторской документации. Ремонтные документы
ГОСТ 9.014-78 Единая система защиты от коррозии и старения материалов и изделий. Временная противокоррозионная защита изделий. Общие требования
ГОСТ 9.032-74 Единая система защиты от коррозии и старения материалов и изделий. Покрытия лакокрасочные. Группы, технические требования и обозначения
ГОСТ 9.104-79 Единая система защиты от коррозии и старения материалов и изделий. Покрытия лакокрасочные. Группы условий эксплуатации
ГОСТ 15.309-98 Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения
ГОСТ 8032-84 Предпочтительные числа и ряды предпочтительных чисел
ГОСТ 12969-67 Таблички для машин и приборов. Технические требования
ГОСТ 14192-96 Маркировка грузов
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 25646-95 Эксплуатация строительных машин. Общие требования
ГОСТ 27253-87 (ИСО 6012-82) Машины землеройные. Приборы для обслуживания
ГОСТ 27256-87 (ИСО 7128-83) Машины землеройные. Методы определения размеров машин с рабочим оборудованием
ГОСТ 27518-87 Диагностирование изделий. Общие требования
ГОСТ 27718-88 (ИСО 4510-2-86) Машины землеройные. Инструмент для технического обслуживания. Часть 2. Ремонтный инструмент. Механические съемники
ГОСТ 27922-88 (ИСО 6016-82) Машины землеройные. Методы измерения масс машин в целом, рабочего оборудования и составных частей
ГОСТ 28983-91 (ИСО 4510-1-87) Машины землеройные. Инструмент для технического обслуживания. Часть 1. Инструмент для ухода и регулировки
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю стандартов "Национальные стандарты", составленному по состоянию на 1 января текущего года, и по соответствующим выпускам информационного указателя за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Определения
3.1. В настоящем стандарте применяют термины в соответствии с национальными стандартами государств, упомянутых в предисловии как проголосовавших за принятие межгосударственного стандарта <*>.
--------------------------------
<*> На территории Российской Федерации действует ГОСТ Р 50906-96.
4. Типы и основные параметры
4.1. Молоты подразделяют на типы:
4.1.1. по виду источника подводимой энергии: дизельные (Д), гидравлические (Г), механические (М), паровоздушные (П);
4.1.2. по конструкции направляющих: штанговые (Ш), трубчатые (Т);
4.1.3. по виду привода ударной части: 1 - простого действия; 2 - двойного действия.
4.2. Массу ударной части молота рекомендуется выбирать из основных рядов предпочтительных чисел по ГОСТ 8032.
4.2.1. Для дизельных молотов массу ударной части и ширину захватов рекомендуется выбирать по таблице 1.
Таблица 1
--------------------------------T--------------------------------¬
¦ Масса ударной части, кг ¦ Ширина захвата, мм ¦
+-------------------------------+--------------------------------+
¦ ¦ +1 ¦
¦ До 250 ¦ 67 ¦
¦ 350 ¦ ¦
+-------------------------------+--------------------------------+
¦ ¦ +5 ¦
¦ 600 ¦ 360 ¦
¦ 900 ¦ ¦
¦ 1250 ¦ ¦
¦ 1800 ¦ ¦
¦ 2500 ¦ ¦
+-------------------------------+--------------------------------+
¦ ¦ +5 +5 ¦
¦ 3500 ¦ 360 ; 625 ¦
+-------------------------------+--------------------------------+
¦ ¦ +5 ¦
¦ 5000 и более ¦ 625 ¦
L-------------------------------+---------------------------------
4.3. В нормативных документах (НД) на молоты конкретных моделей устанавливают следующие показатели:
- массу ударной части;
- частоту ударов;
- расчетную энергию удара;
- конструктивную массу молота (сухую, без наголовника);
- габаритные размеры;
- расход топлива, рабочей жидкости, воздуха или пара.
4.3.1. В НД должны быть установлены:
