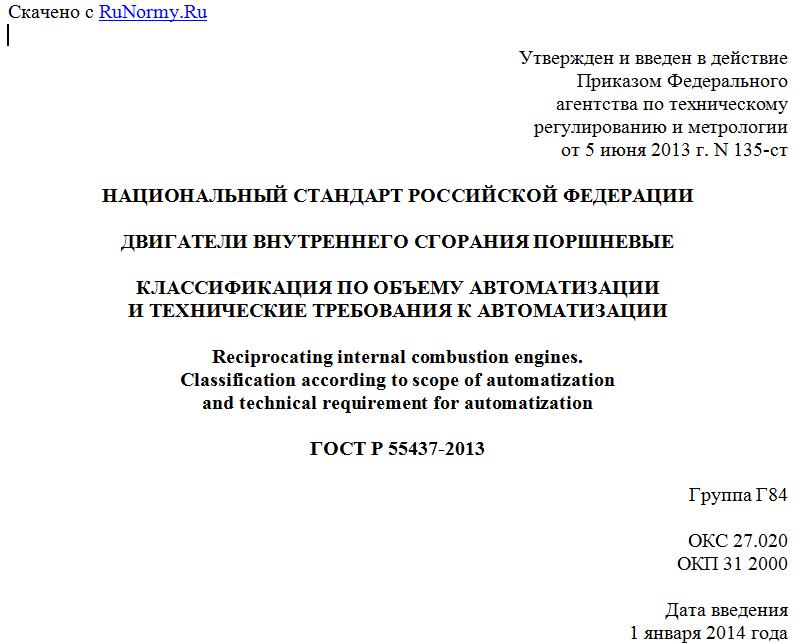

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 5 июня 2013 г. N 135-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ДВИГАТЕЛИ ВНУТРЕННЕГО СГОРАНИЯ ПОРШНЕВЫЕ
КЛАССИФИКАЦИЯ ПО ОБЪЕМУ АВТОМАТИЗАЦИИ
И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К АВТОМАТИЗАЦИИ
Reciprocating internal combustion engines.
Classification according to scope of automatization
and technical requirement for automatization
ГОСТ Р 55437-2013
Группа Г84
ОКС 27.020
ОКП 31 2000
Дата введения
1 января 2014 года
Предисловие
1 РАЗРАБОТАН Обществом с ограниченной ответственностью "Центральный научно-исследовательский дизельный институт"
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 235 "Двигатели внутреннего сгорания поршневые"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 5 июня 2013 г. N 135-ст
4 В настоящем стандарте учтены основные нормативные положения межгосударственных стандартов ГОСТ 10032-80 "Дизель-генераторы стационарные, передвижные, судовые вспомогательные. Технические требования к автоматизации" и ГОСТ 14228-80 "Дизели и газовые двигатели автоматизированные. Классификация по объему автоматизации"
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)
1. Область применения
Настоящий стандарт распространяется на судовые, тепловозные и промышленные поршневые дизельные, газовые и газодизельные двигатели внутреннего сгорания, агрегаты (установки) на базе этих двигателей (далее - двигатели) и устанавливает их классификацию по объему автоматизации и общие технические требования к автоматизации.
Стандарт не распространяется на двигатели, предназначенные для судовых аварийных дизель-генераторов и дизель-генераторы, обеспечивающие электродвижение наземного и водного транспорта (автоэлектровозы, теплоэлектровозы, дизель-электроходы).
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 53174-2008 Установки электрогенераторные с дизельными и газовыми двигателями внутреннего сгорания. Общие технические условия
ГОСТ Р 53176-2008 Установки электрогенераторные с бензиновыми, дизельными и газовыми двигателями внутреннего сгорания. Показатели надежности. Требования и методы испытаний
ГОСТ Р 53638-2009 (ИСО 3046-1:2002, ИСО 15550:2002) Двигатели внутреннего сгорания поршневые. Общие технические условия
ГОСТ Р 54812-2011 Дизель-генераторы судовые вспомогательные и аварийные. Типы и основные параметры. Общие технические требования
ГОСТ 10511-83 Системы автоматического регулирования частоты вращения (САРЧ) судовых, тепловозных и промышленных дизелей. Общие технические требования
ГОСТ 11102-75 Приборы и устройства приемные и исполнительные дизельной автоматики. Типы, основные параметры и технические требования
ГОСТ 11928-83 Системы аварийно-предупредительной сигнализации и защиты автоматизированных дизелей и газовых двигателей. Общие технические условия
ГОСТ 20911-89 Техническая диагностика. Термины и определения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 автоматизированный двигатель: Двигатель, оборудованный средствами автоматизации, обеспечивающими выполнение операций, предусмотренных одной из степеней автоматизации.
3.2 время необслуживаемой работы двигателя: Время (часовое, календарное), назначенное изготовителем двигателя между техническими обслуживаниями или наблюдениями, не требующее присутствия обслуживающего персонала у работающего двигателя, исключая изменение режима его работы по задаваемым командам.
3.3 дистанционное управление двигателем: Управление отдельными операциями или режимами работы двигателя, при котором исполнение команд осуществляется путем воздействия оператора на задающие органы управления, расположенные на некотором расстоянии от двигателя (дистанционном посту управления).
3.4 дистанционное автоматизированное управление двигателем: Управление с автоматическим выполнением функционально связанных операций и режимов работы двигателя по заданному алгоритму, осуществляемое путем одноразового воздействия оператора на задающие органы систем управления, расположенные на некотором расстоянии от двигателя (дистанционном посту управления).
3.5 местное управление двигателем: Управление отдельными операциями или режимами работы двигателя, при котором исполнение команд осуществляется путем воздействия оператора непосредственно на местные (штатные) задающие органы управления, расположенные на двигателе (местном посту управления).
3.6 автоматическое управление двигателем: Управление с автоматическим выполнением функционально связанных операций или режимов работы двигателя по заданному алгоритму, осуществляемое по сигналам от внешних систем автоматики без участия оператора.
3.7 централизованное управление двигателем: Управление двигателем, осуществляемое оператором или автоматизированными системами управления из единого центра управления (центрального поста управления).
3.8 централизованный автоматический контроль: Контроль состояния и режимов работы двигателя, осуществляемый средствами контроля и измерений с выдачей значений параметров в единый центр управления (контроля) (центральный пост управления).
3.9 индикация значений контролируемых параметров двигателя: Отображение информации о значениях контролируемых параметров двигателя посредством контрольно-измерительных приборов и/или мониторов систем управления.
3.10 техническое диагностирование: По ГОСТ 20911.
3.11 автоматизированное (автоматическое) техническое диагностирование двигателя: Процесс определения технического состояния двигателя с определенной точностью посредством автоматических устройств с участием (без участия) оператора.
3.12 автоматизированный экстренный пуск и/или останов двигателя: Пуск и/или останов двигателя, осуществляемые по командам оператора, путем дистанционного управления исполнительными органами и параллельной отработкой операций, предусмотренных алгоритмом системы управления (автоматизации).
3.13 состояние готовности к быстрому приему нагрузки; горячий резерв: Состояние двигателя, при котором обеспечивается прием нагрузки за минимальное время, установленное в стандарте или технических условиях на двигатели конкретного типа.
3.14 аварийный останов двигателя: Автоматический останов двигателя в результате срабатывания аварийной защиты и появления аварийной сигнализации, в том числе при несостоявшихся операциях автоматизированного пуска и/или останова.
4. Классификация двигателей по объему автоматизации
4.1 Двигатели в зависимости от объема автоматизированных и автоматически выполняемых операций и времени необслуживаемой работы должны классифицироваться по степеням автоматизации, указанным в таблице 1.
Таблица 1
Степень автоматизации Характеристика степени автоматизации Время необслуживаемой работы двигателя, ч
0 (нулевая) Автоматическое регулирование основных параметров; местное и/или дистанционное управление; индикация параметров, подготовка к оснащению средствами автоматизации 1; 2
1 (первая) Операции нулевой степени; аварийно-предупредительная сигнализация и защита 4; 8; 12
2 (вторая) Операции первой степени; дистанционное автоматизированное и/или автоматическое управление, в том числе при совместной работе двигателей 24; 36; 50
3 (третья) Операции второй степени; дистанционное автоматизированное и/или автоматическое управление вспомогательными агрегатами и (или) операциями обслуживания двигателя 150; 250
4 (четвертая) Операции второй или третьей степени; централизованное управление и/или централизованный автоматический контроль; автоматизированное и/или автоматическое техническое диагностирование 250; 375
Примечания 1 Дальнейшее увеличение значений времени необслуживаемой работы двигателей допускается устанавливать с интервалом 4 ч для первой степени и 25 ч для остальных степеней. Для четвертой степени допускается устанавливать значения времени необслуживаемой работы второй и третьей степеней. 2 Для первой и второй степеней автоматизации, указанное время необслуживаемой работы двигателя, может обеспечиваться при неавтоматизированном пополнении расходных емкостей.
4.2 На двигателях нулевой степени автоматизации должен выполняться следующий минимум операций, обеспечивающих его необслуживаемую работу в течение указанного в таблице 1 времени:
- автоматическое регулирование частоты вращения;
- автоматическое регулирование температуры в системах охлаждения и/или смазки;
- автоматическое регулирование напряжения (для дизель-генераторов);
- местное и/или дистанционное управление пуском, остановом, предпусковыми и послеостановочными операциями, а также частотой вращения (нагружением) и реверсированием;
