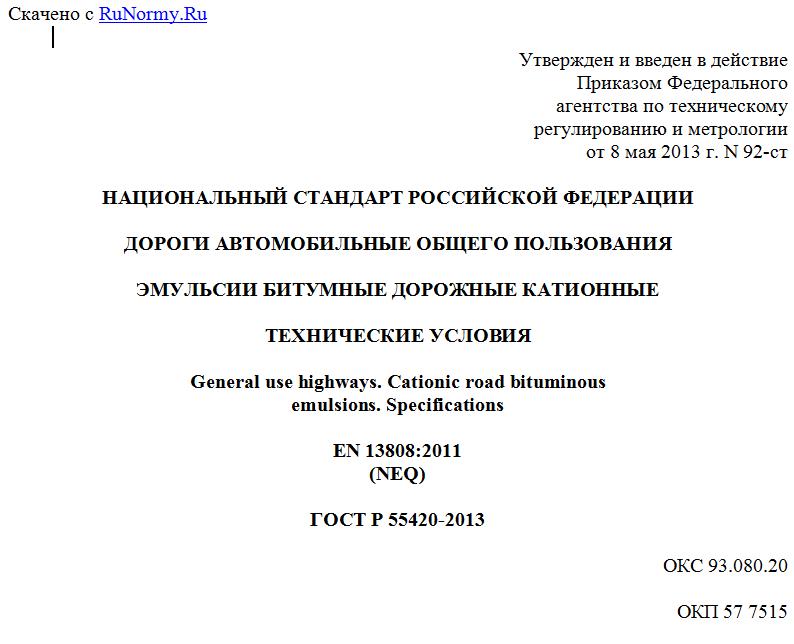

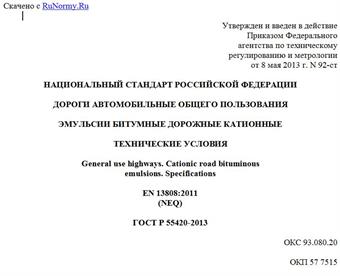

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 8 мая 2013 г. N 92-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ДОРОГИ АВТОМОБИЛЬНЫЕ ОБЩЕГО ПОЛЬЗОВАНИЯ
ЭМУЛЬСИИ БИТУМНЫЕ ДОРОЖНЫЕ КАТИОННЫЕ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
General use highways. Cationic road bituminous
emulsions. Specifications
EN 13808:2011
(NEQ)
ГОСТ Р 55420-2013
ОКС 93.080.20
ОКП 57 7515
Дата введения
1 сентября 2013 года
Предисловие
1. Разработан Обществом с ограниченной ответственностью "Инновационный технический центр".
2. Внесен Техническим комитетом по стандартизации ТК 418 "Дорожное хозяйство".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 8 мая 2013 г. N 92-ст.
4. Настоящий стандарт разработан с учетом основных нормативных положений европейского регионального стандарта EN 13808:2011 "Битум и битумные вяжущие. Структура технических условий для катионных битумных эмульсий" (EN 13808:2011 "Bitumen and bituminous binders - Framework for specifying cationic bitumen emulsions", NEQ).
5. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт распространяется на эмульсии битумные дорожные катионные (далее - эмульсии), предназначенные для применения в качестве вяжущего материала при строительстве, реконструкции, ремонте и содержании автомобильных дорог, и устанавливает технические требования к ним. Область применения эмульсий приведена в Приложении Б.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 12.4.246-2008 Система стандартов безопасности труда. Средства индивидуальной защиты рук. Перчатки. Общие технические требования. Методы испытаний
ГОСТ Р 52407-2005 Вода питьевая. Методы определения жесткости.
ГОСТ Р 55421-2013 Дороги автомобильные общего пользования. Эмульсии битумные дорожные катионные. Метод определения условной вязкости
ГОСТ Р 55422-2013 Дороги автомобильные общего пользования. Эмульсии битумные дорожные катионные. Метод определения скорости распада
ГОСТ Р 55423-2013 Дороги автомобильные общего пользования. Эмульсии битумные дорожные катионные. Метод определения расслоения
ГОСТ Р 55424-2013 Дороги автомобильные общего пользования. Эмульсии битумные дорожные катионные. Метод определения устойчивости при хранении
ГОСТ Р 55425-2013 Дороги автомобильные общего пользования. Эмульсии битумные дорожные катионные. Метод извлечения битума путем выпаривания
ГОСТ Р 55426-2013 Дороги автомобильные общего пользования. Эмульсии битумные дорожные катионные. Метод определения сцепления с минеральными материалами
ГОСТ Р 55427-2013 Дороги автомобильные общего пользования. Эмульсии битумные дорожные катионные. Метод определения содержания вяжущего с эмульгатором
ГОСТ Р 55428-2013 Дороги автомобильные общего пользования. Эмульсии битумные дорожные катионные. Метод остатка на сите N 014
ГОСТ 12.1.004-91 Система стандартов безопасности труда. Пожарная безопасность. Общие требования
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Санитарно-гигиенические требования к воздуху рабочей зоны
ГОСТ 12.1.007-76 Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности
ГОСТ 12.1.014-84 Система стандартов безопасности труда. Воздух рабочей зоны. Метод измерения концентраций вредных веществ индикаторными трубками
ГОСТ 12.1.044-89 (ИСО 4589-84) Система стандартов безопасности труда. Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения
ГОСТ 12.4.011-89 Система стандартов безопасности труда. Средства защиты работающих. Общие требования и классификация
ГОСТ 12.4.103-83 Система стандартов безопасности труда. Одежда специальная защитная, средства индивидуальной защиты ног и рук. Классификация
ГОСТ 12.4.131-83 Халаты женские. Технические условия
ГОСТ 12.4.132-83 Халаты мужские. Технические условия
ГОСТ 450-77 Кальций хлористый технический. Технические условия
ГОСТ 857-95 Кислота соляная синтетическая техническая. Технические условия
ГОСТ 6968-76 Кислота уксусная лесохимическая. Технические условия
ГОСТ 10678-76 Кислота ортофосфорная термическая. Технические условия
ГОСТ 11501-78 Битумы нефтяные. Метод определения глубины проникания иглы
ГОСТ 11506-73 Битумы нефтяные. Метод определения температуры размягчения по кольцу и шару
ГОСТ 11507-73 Битумы нефтяные. Метод определения температуры хрупкости по Фраасу
ГОСТ 22245-90 Битумы нефтяные дорожные вязкие. Технические условия
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины, определения и сокращения
В настоящем стандарте применены следующие термины с соответствующими определениями и сокращениями:
3.1. Эмульсия битумная дорожная катионная; ЭБДК: однородная, маловязкая жидкость темно-коричневого цвета, рационально подобранного состава, получаемая смешением катионного водного раствора эмульгатора и битума.
Примечание. В состав эмульсии дополнительно могут входить поверхностно-активные вещества, разжижители и другие добавки.
3.2. Катионный эмульгатор: катионное поверхностно-активное вещество (ПАВ), способствующее диспергированию битума в воде и обеспечивающее устойчивость эмульсии от распада на стадии хранения и транспортирования.
3.3. Извлеченное (остаточное) вяжущее: материал, остающийся после выпаривания битумной эмульсии при условиях, описанных в ГОСТ Р 55425.
3.4. Распад эмульсии (распад): процесс выделения битума из эмульсии после объединения битумной эмульсии и минерального материала. Возможность формирования комка из смеси битума и минерального материала.
3.5. Адгезия: способность битумной эмульсии покрывать поверхность минерального материала и сохранять ее целостность под воздействием температуры и воды.
3.6. Водный раствор эмульгатора (водная фаза): раствор, содержащий в себе воду, эмульгатор, кислоту и другие добавки, необходимые для приготовления битумной эмульсии.
3.7. Предельно допустимая концентрация; ПДК: такая концентрация химических элементов и их соединений в окружающей среде, которая при повседневном влиянии в течение длительного времени на организм человека не вызывает патологических изменений или заболеваний, устанавливаемых современными методами исследований в любые сроки жизни настоящего и последующего поколений.
4. Классификация
4.1. В зависимости от индекса распада (таблица 1) эмульсии битумные дорожные катионные подразделяют на марки:
- ЭБДК Б - эмульсия битумная дорожная катионная быстрораспадающаяся;
- ЭБДК С - эмульсия битумная дорожная катионная среднераспадающаяся;
- ЭБДК М - эмульсия битумная дорожная катионная медленнораспадающаяся.
4.2. Условное обозначение битумной эмульсии должно состоять из марки эмульсии, содержания вяжущего и обозначения настоящего стандарта.
Пример - Эмульсия битумная дорожная катионная быстрораспадающаяся с содержанием остаточного вяжущего 68%: ЭБДК Б - 68 ГОСТ Р 55420-2013.
5. Технические требования
5.1. Битумные эмульсии должны соответствовать требованиям настоящего стандарта и изготавливаться по технологическому регламенту и рецептуре производителя, утвержденным в установленном порядке.
5.2. Требования к эмульсиям
5.2.1. Показатели свойств эмульсий должны соответствовать требованиям, установленным в таблице 1.
Таблица 1
Наименование показателя Значение показателя для марки Метод испытаний
Б С М
1. Индекс распада при использовании: ГОСТ Р 55422
песка кварцевого 60 - 200 201 - 260 > 260
кварца пылевидного 20 - 50 51 - 80 > 80
2. Содержание остаточного вяжущего, % 50 - 70 50 - 65 55 - 65 ГОСТ Р 55427
3. Остаток на сите N 014, %, не более 0,25 0,25 0,25 ГОСТ Р 55428
