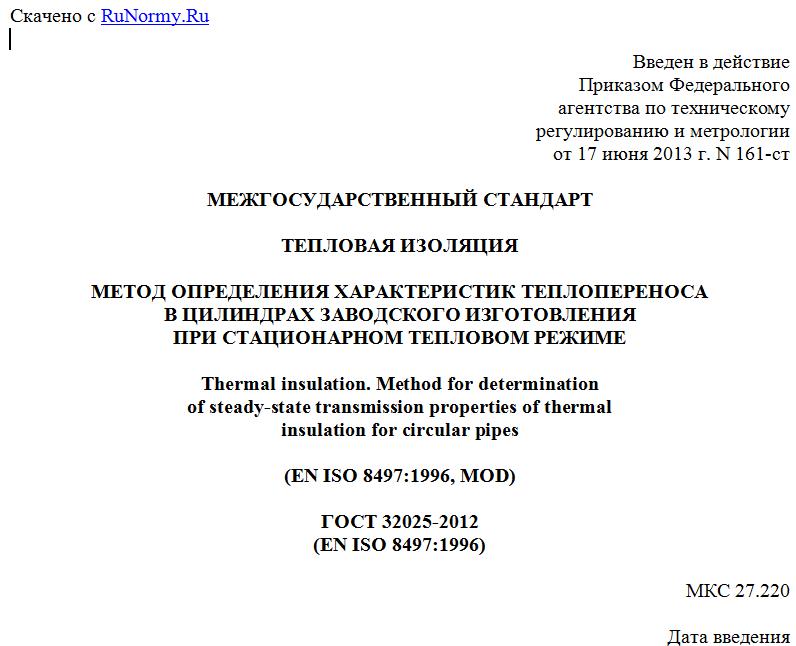

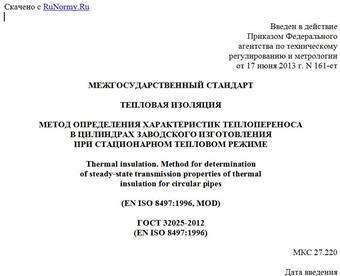

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 17 июня 2013 г. N 161-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ТЕПЛОВАЯ ИЗОЛЯЦИЯ
МЕТОД ОПРЕДЕЛЕНИЯ ХАРАКТЕРИСТИК ТЕПЛОПЕРЕНОСА
В ЦИЛИНДРАХ ЗАВОДСКОГО ИЗГОТОВЛЕНИЯ
ПРИ СТАЦИОНАРНОМ ТЕПЛОВОМ РЕЖИМЕ
Thermal insulation. Method for determination
of steady-state transmission properties of thermal
insulation for circular pipes
(EN ISO 8497:1996, MOD)
ГОСТ 32025-2012
(EN ISO 8497:1996)
МКС 27.220
Дата введения
1 ноября 2013 года
Предисловие
Цели, основные принципы и основной порядок работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Некоммерческим партнерством "Производители современной минеральной изоляции "Росизол" на основе аутентичного перевода на русский язык европейского регионального стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 465 "Строительство".
3. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (Протокол от 18 декабря 2012 г. N 41).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа государственного управления строительством
Азербайджан AZ Государственный комитет градостроительства и архитектуры
Армения AM Министерство градостроительства
Киргизия KG Госстрой
Молдова MD Министерство строительства и регионального развития
Россия RU Министерство регионального развития
Узбекистан UZ Госархитектстрой
4. Настоящий стандарт модифицирован по отношению к европейскому региональному стандарту EN ISO 8497:1996 Thermal insulation - Determination of steady-state thermal transmission properties of thermal insulation for circular pipes (Тепловая изоляция. Определение характеристик теплопереноса в цилиндрах заводского изготовления при стационарном тепловом режиме) путем исключения из текста европейского стандарта ссылок на стандарты ISO 8301, ISO 8302, ISO 7345, не принятые в качестве межгосударственных стандартов, и подразделов 12.2, 13.10, 13.11 и 13.12, не несущих информации об объекте стандартизации.
Наименование настоящего стандарта уточнено относительно наименования европейского регионального стандарта для приведения в соответствие с ГОСТ 1.5 (подраздел 3.6).
Перевод с английского языка (en).
Сведения о соответствии ссылочных межгосударственные стандартов европейским региональным стандартам приведены в дополнительном Приложении ДА.
Степень соответствия - модифицированная (MOD).
5. Приказом Федерального агентства по техническому регулированию и метрологии от 17 июня 2013 г. N 161-ст межгосударственный стандарт ГОСТ 32025-2012 (EN ISO 8497:1996) введен в действие в качестве национального стандарта Российской Федерации с 1 ноября 2013 г.
6. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Характеристики теплопереноса в теплоизоляционных цилиндрах в общем случае должны определяться на специальных (цилиндрических) средствах испытаний, если результаты испытаний будут представительными для целей конечного применения изделий. Теплоизоляционные материалы, из которых изготовлены плоские плиты, как правило, имеют внутреннюю структуру, отличающуюся от структуры материалов, из которых изготавливают изделия цилиндрической формы. Характеристики теплопереноса в плоских изделиях в значительной степени зависят от направления теплового потока и его связи с такими свойствами, как ориентация волокон или вытянутость ячеек, поэтому результаты измерения одномерного теплового потока в плоском образце не будут представительными для двухмерного теплового потока в образце цилиндрической формы.
Серийная теплоизоляция для труб, как правило, изготавливается внутренним диаметром немного больше наружного диаметра изолируемой трубы, что приводит к появлению воздушных зазоров, эффект которых должен быть учтен при испытаниях. Кроме того, естественная конвекция, возникающая вокруг теплоизоляции трубы, приводит к неоднородной температуре на поверхности теплоизоляции. Такие условия невозможно воссоздать в плоских средствах испытаний.
Примечание. Сравнительные испытания идентичных материалов с применением плоских и цилиндрических средств испытаний показывают соответствие измеренных характеристик теплопереноса. Наибольшее соответствие характерно для изделий большой плотности, которые, как правило, более однородны, гомогенны и более изотропны. Для изделий, которые неоднократно показывают приемлемое соответствие результатов сравнительных испытаний, использование данных, полученных на плоских средствах испытаний для характеристик цилиндрической изоляции, могут быть правомерными. Если указанное соответствие не наблюдается, то для определения характеристик теплопереноса цилиндрической теплоизоляции следует применять цилиндрические средства испытаний.
1. Область применения
Настоящий стандарт распространяется на тепловую изоляцию труб, работающих при температурах выше температуры окружающей среды, и устанавливает требования к методике определения характеристик теплопереноса при стационарном тепловом режиме в цилиндрах заводского изготовления, а также требования к характеристикам средств испытаний, образцам и условиям испытаний.
Настоящий стандарт не распространяется на проектирование средств испытаний.
2. Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий межгосударственный стандарт:
ГОСТ 31925-2011 (EN 12667:2001) Материалы и изделия строительные с высоким и средним термическим сопротивлением. Методы определения термического сопротивления на приборах с горячей охранной зоной и оснащенных тепломером.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
Примечание. Термин "линейный" применяют для обозначения характеристик теплоизоляционного изделия заданного размера, относящихся к единице длины (по направлению оси цилиндра). Эти характеристики, обозначаемые индексом , удобны для применения, т.к. тепловые потери в этом случае могут быть определены, если известны длина трубы и температура теплоносителя.
Термин "линейный", применяемый в настоящем стандарте, не означает, что тепловой поток проходит в осевом направлении цилиндра. Рассматриваемый в настоящем стандарте тепловой поток имеет преимущественно радиальное направление.
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Линейный теплоперенос : отношение линейной плотности теплового потока к разности температур на поверхности изолируемой трубы и окружающего воздуха при стационарном тепловом режиме.
Линейный теплоперенос характеризует количество теплоты, проходящее в окружающую среду через единицу линейного размера теплоизоляции:
. (1)
3.2. Линейное термическое сопротивление : отношение разности температур на поверхности изолируемой трубы и внешней поверхности теплоизоляции к линейной плотности теплового потока при стационарном тепловом режиме. Линейное термическое сопротивление относят к удельным линейным размерам теплоизоляции. Линейное термическое сопротивление является величиной, обратной коэффициенту линейной теплопередачи :
. (2)
3.3. Коэффициент линейной теплопередачи : величина, обратная линейному термическому сопротивлению слоя теплоизоляции от поверхности трубы до внешней поверхности теплоизоляции. Коэффициент линейной теплопередачи относят к удельным размерам теплоизоляции:
. (3)
3.4. Коэффициент теплоотдачи поверхности : отношение поверхностной плотности теплового потока к разности температур на поверхности теплоизоляции и окружающего воздуха.
Коэффициент теплоотдачи поверхности цилиндров рассчитывают по формуле
. (4)
3.5. Теплопроводность цилиндров : величина, обратная удельному термическому сопротивлению , определяемая для однородных материалов при
