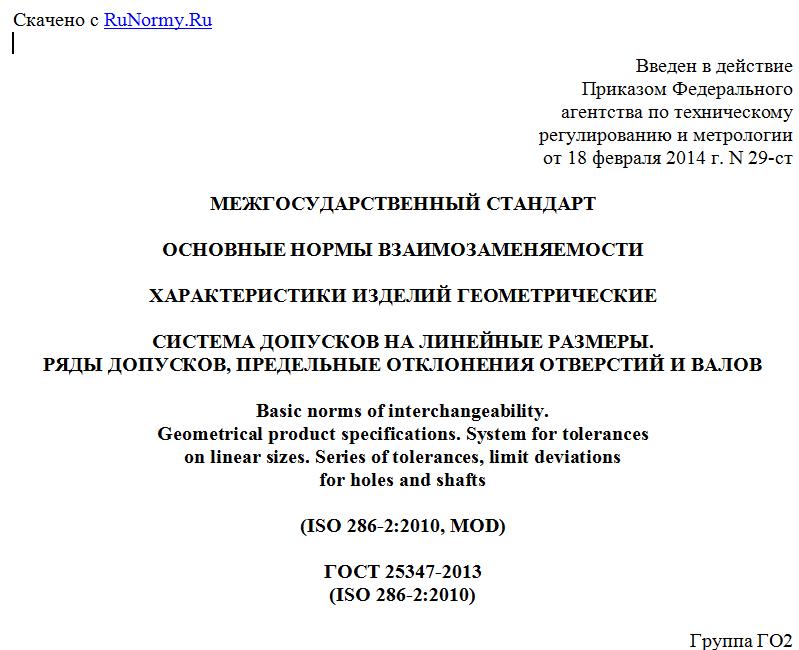

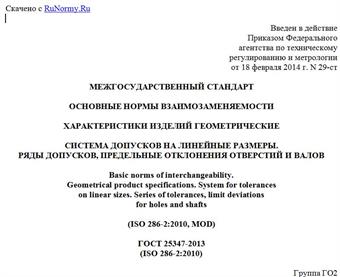

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 18 февраля 2014 г. N 29-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ОСНОВНЫЕ НОРМЫ ВЗАИМОЗАМЕНЯЕМОСТИ
ХАРАКТЕРИСТИКИ ИЗДЕЛИЙ ГЕОМЕТРИЧЕСКИЕ
СИСТЕМА ДОПУСКОВ НА ЛИНЕЙНЫЕ РАЗМЕРЫ.
РЯДЫ ДОПУСКОВ, ПРЕДЕЛЬНЫЕ ОТКЛОНЕНИЯ ОТВЕРСТИЙ И ВАЛОВ
Basic norms of interchangeability.
Geometrical product specifications. System for tolerances
on linear sizes. Series of tolerances, limit deviations
for holes and shafts
(ISO 286-2:2010, MOD)
ГОСТ 25347-2013
(ISO 286-2:2010)
Группа ГО2
ОКС 17.040;
ОКСТУ 0074
Дата введения
1 июля 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-97 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Открытым акционерным обществом "Научно-исследовательский и конструкторский институт средств измерений в машиностроении" (ОАО "НИИизмерения").
2. Внесен Техническим комитетом по стандартизации ТК 242 "Допуски и средства контроля".
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 14 ноября 2013 г. N 44-2013).
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Украина UA Минэкономразвития Украины
4. Настоящий стандарт модифицирован по отношению к международному стандарту ISO 286-2:2010 Geometrical Product Specifications (GPS) - ISO code system for tolerances on linear sizes - Part 2: Tables of standard tolerance classes and limit deviations for holes and shafts (Геометрические характеристики изделий. Система допусков ИСО на линейные размеры. Часть 2. Таблицы стандартных классов допусков и предельных отклонений для отверстий и валов).
Степень соответствия - модифицированная (MOD).
В настоящий стандарт относительно примененного международного стандарта внесены следующие редакционные изменения и технические отклонения.
Наименование стандарта изменено для приведения в соответствие с требованиями ГОСТ 1.5-2001 (подраздел 3.6).
В основную часть стандарта не включено справочное приложение B "Связь с матричной моделью GPS" международного стандарта в связи с тем, что оно содержит сведения о матричной модели системы стандартов ИСО "Геометрические характеристики изделий (GPS)" и месте международного стандарта в ней, не относящиеся к объекту стандартизации. Содержание исключенного приложения приведено в дополнительном Приложении Д.А.
Ссылка на международный стандарт, который принят в качестве межгосударственного стандарта, заменена в разделе "Нормативные ссылки" и тексте стандарта ссылкой на соответствующий модифицированный межгосударственный стандарт. Информация о замене ссылки приведена в Приложении Д.Б.
Элемент "Библиография" приведен в соответствие с содержанием настоящего стандарта и требованиями ГОСТ 1.3-2008 (пункт 8.2.8).
5. Приказом Федерального агентства по техническому регулированию и метрологии от 18 февраля 2014 г. N 29-ст межгосударственный стандарт ГОСТ 25347-2013 (ISO 286-2:2010) введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2015 г.
6. Взамен ГОСТ 25347-82.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в ежемесячно издаваемом указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Международный стандарт ИСО 286 состоит из объединенных общим наименованием "Геометрические характеристики изделий. Система допусков ИСО на линейные размеры" следующих частей:
- Часть 1. Основные положения, допуски, отклонения и посадки;
- Часть 2. Таблицы стандартных классов допусков и предельных отклонений отверстий и валов.
Международный стандарт ИСО 286-2:2010 является второй редакцией международного стандарта ИСО 286-2 и разработан техническим комитетом ИСО/ТК 213 "Размерные и геометрические требования к изделиям и их проверка" взамен международного стандарта ИСО 286-2:1988. В стандарте учтены изменения N 1 от 2006 г. к стандарту ИСО 286-2:1988.
Необходимость установления предельных размеров и посадок для деталей механической обработки была вызвана преимущественно требованием обеспечения взаимозаменяемости деталей массового производства, а также неточностью, присущей способам обработки, в совокупности с обнаружением того факта, что собственно точность выполнения размера не является необходимой для большинства элементов детали. Выяснилось, что для выполнения деталью своего назначения, достаточно, чтобы ее размер находился между двумя допустимыми пределами (т.е. в допуске), которые гарантируют соответствие детали предъявляемым к ней функциональным требованиям.
Аналогично там, где конкретные требования предъявляются к посадке, образуемой двумя деталями, необходимо для размера каждой из деталей предусмотреть допустимые отклонения от номинального размера, обеспечивающие достижение требуемого зазора или натяга. Международный стандарт ИСО 286 устанавливает систему допусков и отклонений на линейные размеры, применимую к двум типам размерных элементов: цилиндр и две параллельные противолежащие плоскости. Основное назначение этой системы - обеспечение взаимозаменяемости деталей в сборочных единицах и изделиях.
Термины "отверстие" и "вал" применяют для описания следующих размерных элементов: цилиндр (например, при установлении допуска на диаметр отверстия или вала) и две параллельные противолежащие плоскости (например, для установления допуска на толщину шпонки или ширину шлицевого паза).
Применение системы допусков ИСО на линейные размеры подразумевает, что номинальные размеры вала и отверстия, образующих посадку, одинаковы.
В предыдущей версии международного стандарта ИСО 286 (опубликована в 1988 году) для интерпретации размера размерного элемента по умолчанию применялось требование прилегания (размер по сопряжению ограничен пределом максимума материала, а любой местный размер ограничен пределом минимума материала), однако положения стандарта [1] изменили эту интерпретацию на правило двухточечного измерения (любой местный размер ограничен верхним и нижним предельными размерами). Это означает, что, при задании допуска размера по умолчанию, на отклонения формы теперь не накладывается каких-либо ограничений.
В тех случаях, когда установления допуска на размер по стандарту ИСО 286 оказывается недостаточным для обеспечения выполнения посадкой своего функционального назначения, могут быть дополнительно установлены требование прилегания согласно стандарту [1], допуски геометрической формы, а также требования к шероховатости поверхности.
Графическое представление интервалов допусков отверстий и валов, поясняющее взаимосвязь между классами допусков, квалитетами и отклонениями приведено в Приложении А.
1. Область применения
Настоящий стандарт содержит числовые значения предельных отклонений отверстий и валов для классов допусков общего применения, вычисленные по ГОСТ 25346. В настоящем стандарте приведены значения верхних предельных отклонений отверстий ES и валов es, а также нижних предельных отклонений отверстий EI и валов ei (см. рисунки 1 и 2).
Примечание. В таблицах предельных отклонений значения верхнего предельного отклонения ES или es указаны над значениями нижних предельных отклонений EI или ei, за исключением классов допуска JS и js, которые симметричны относительно нулевой линии.
Примечание 1. Значения IT приведены в таблице 1.
Примечание 2. Изображенные на рисунке интервалы допуска примерно соответствуют интервалу номинальных размеров свыше 10 мм до 18 мм включительно.
1 - от K1 до K3 и от K4 до K8 для номинальных
размеров в интервале до 3 мм включительно; 2 - от K4 до K8
для номинальных размеров в интервале свыше 3 мм до 500 мм
включительно; 3 - от K9 до K18 и от K4 до K8 для номинальных
размеров свыше 500 мм; 4 - от M1 до M6; 5 - от M9 до M18,
M7 и M8 для номинальных размеров свыше 500 мм; 6 - от N1
до N8 и от N9 до N18 для номинальных размеров в интервалах
свыше 1 мм до 3 мм включительно и свыше 500 мм; 7 - от N9
до N18 для номинальных размеров в интервале свыше 3 мм
до 500 мм включительно
Рисунок 1. Верхние и нижние предельные отклонения отверстий
(внутренних элементов)
