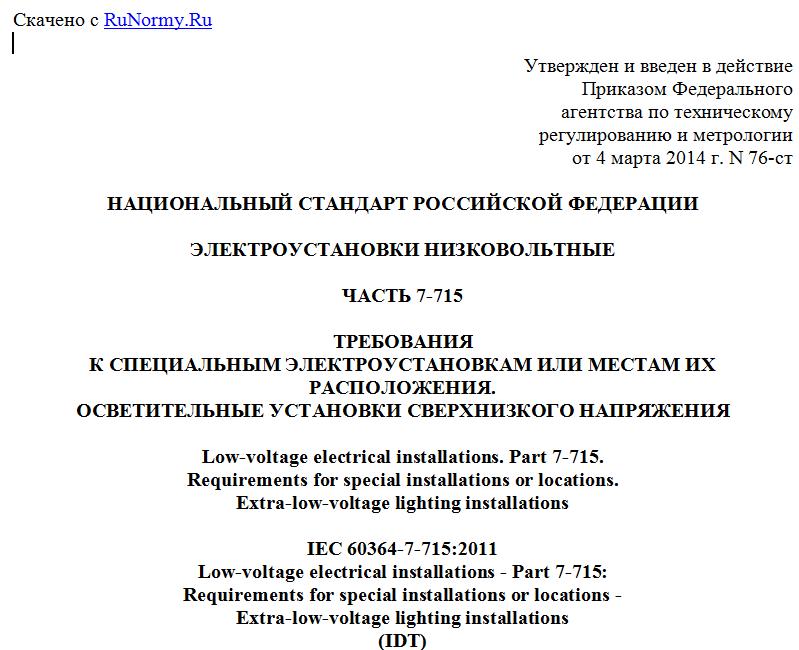

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 4 марта 2014 г. N 76-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЭЛЕКТРОУСТАНОВКИ НИЗКОВОЛЬТНЫЕ
ЧАСТЬ 7-715
ТРЕБОВАНИЯ
К СПЕЦИАЛЬНЫМ ЭЛЕКТРОУСТАНОВКАМ ИЛИ МЕСТАМ ИХ РАСПОЛОЖЕНИЯ.
ОСВЕТИТЕЛЬНЫЕ УСТАНОВКИ СВЕРХНИЗКОГО НАПРЯЖЕНИЯ
Low-voltage electrical installations. Part 7-715.
Requirements for special installations or locations.
Extra-low-voltage lighting installations
IEC 60364-7-715:2011
Low-voltage electrical installations - Part 7-715:
Requirements for special installations or locations -
Extra-low-voltage lighting installations
(IDT)
ГОСТ Р 50571.7.715-2014/МЭК 60364-7-715:2011
Группа Е08
ОКС 29.140.50
91.140.50;
ОКСТУ 3402
Дата введения
1 января 2015 года
Предисловие
1. Подготовлен Московским институтом энергобезопасности и энергосбережения на основе аутентичного перевода на русский язык указанного в пункте 4 международного стандарта.
2. Внесен Техническим комитетом по стандартизации ТК 337 "Электрические установки зданий".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 4 марта 2014 г. N 76-ст.
4. Настоящий стандарт идентичен международному стандарту МЭК 60364-7-715:2011 "Электрические установки зданий. Часть 7-715. Требования к специальным установкам и особым помещениям. Осветительные установки сверхнизкого напряжения (IEC 60364-7-715:2011 "Low-voltage electrical installation - Part 7-715: Requirements for special installations or locations - Extra-low-voltage lighting installations").
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения его в соответствие с вновь принятым наименованием серии стандартов МЭК 60364.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации (и действующие в этом качестве межгосударственные стандарты), сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
Введение
По структуре построения и изложения требований международный стандарт МЭК 60364-7-715:2011 "Электрические установки зданий. Часть 7-715. Требования к специальным установкам и особым помещениям. Осветительные установки сверхнизкого напряжения" дополняет, изменяет или заменяет требования соответствующих стандартов МЭК, входящих в комплекс международных стандартов МЭК 60364.
Для облегчения пользования настоящим стандартом нумерация разделов или пунктов через точку после обозначения 715 относится к нумерации раздела или пункта одного из ссылочных стандартов комплекса стандартов МЭК 60364 последнего года издания, например нумерация пункта в настоящем стандарте 715.414 относится к требованиям соответствующего по содержанию раздела 414 стандарта МЭК 60364-4-41:2005 и дополняет эти требования применительно к объекту стандартизации.
Отсутствие в настоящем стандарте соответствующих ссылок на разделы и пункты других стандартов комплекса международных стандартов МЭК 60364 означает обязательность применения требований этих стандартов к объекту стандартизации.
715. Осветительные установки сверхнизкого напряжения
715.1. Область применения
Настоящий стандарт устанавливает требования по выбору и монтажу осветительных установок сверхнизкого напряжения, питающихся от источников с максимальным номинальным напряжением 50 В переменного тока или 120 В постоянного тока.
Примечание 1. Термины и определения для осветительных систем сверхнизкого напряжения по МЭК 60598-2-23.
Примечание 2. Для напряжения переменного тока приведены действующие значения.
715.2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты. Для датированных ссылок применяется только указанное издание. Для недатированных ссылок применяется последнее издание указанного документа (включая все поправки).
МЭК 60364-4-41:2005 Низковольтные электрические установки. Часть 4-41. Защита для обеспечения безопасности. Защита от поражения электрическим током
IEC 60364-4-41:2005 Low-voltage electrical installations - Part 4-41: Protection for safety - Protection against electric shock
МЭК 60364-4-42:2010 Электроустановки низковольтные. Часть 4-42. Защита для обеспечения безопасности. Защита от тепловых воздействий
IEC 60364-4-42:2010 Low-voltage electrical installations - Part 4-41: Protection for safety - Protection against thermal effect
МЭК 60364-4-43:2008 Низковольтные электрические установки. Часть 4-43. Защита для обеспечения безопасности. Защита от сверхтока
IEC 60364-4-43:2008 Low-voltage electrical installations - Part 4-41: Protection for safety - Protection against overcurrent
МЭК 60364-5-52:2009 Низковольтные электрические установки. Часть 5-52. Выбор и монтаж электрооборудования. Электропроводки
IEC 60364-5-52:2009 Low-voltage electrical installations - Part 5-52: Selection and erection of electrical equipment - Wiring systems
МЭК 60364-5-53:2001 Электрические установки зданий. Часть 5-53. Выбор и монтаж электрооборудования. Отделение, коммутация и управление
IEC 60364-5-53:2001 Electrical installations of buildings - Part 5-53: Selection and erection of electrical equipment - Isolation, switching and control
МЭК 60364-5-55:2001 Электрические установки зданий. Часть 5-55. Выбор и монтаж электрооборудования. Прочее оборудование
IEC 60364-5-55:2001 Electrical installations of buildings - Part 5-55: Selection and erection of electrical equipment - Other equipment
МЭК 60570:2003 Шинопроводы для светильников
IEC 60570:2003 Electrical supply track systems for luminaires
МЭК 60598-2-23:1996 Светильники. Часть 2. Специальные требования. Раздел 23. Системы сверхнизкого напряжения с лампами накаливания
IEC 60598-2-23:1996 Luminaires - Part 2: Particular requirements - Section 23: Extra-low-voltage lighting systems for filament lamps
МЭК 60998-2-1:2002 Соединительные устройства для низковольтных цепей бытового и аналогичного назначения. Часть 2-1. Специальные требования для винтовых соединительных устройств
IEC 60998-2-1:2002 Connecting devices for low-voltage circuits for household and similar purposes - Particular requirements for connecting devices as separate entities with screw-type clamping units
МЭК 60998-2-2:2002 Соединительные устройства для низковольтных цепей бытового и аналогичного назначения. Часть 2-2. Специальные требования для миниатюрных винтовых соединительных устройств
IEC 60998-2-2:2002 Connecting devices for low-voltage circuits for household and similar purposes - Particular requirements for connecting devices as separate entities with screwless-type clamping units
МЭК 61347-2-2:2000 Аппараты пускорегулирующие для ламп. Часть 2-2. Дополнительные требования к электронным понижающим преобразователям, работающим от источников постоянного или переменного тока, для ламп накаливания.
IEC 61347-2-2:2000 Lamp controlgear - Part 2-2: Particular requirements for d. c. or a. c. supplied electronic step-down convertors for filament lamps
МЭК 61347-2-13:2006 Устройства управления лампами. Часть 2-13. Частные требования к электронным устройствам управления, питаемым от источников постоянного или переменного тока, для светодиодных модулей
IEC 61347-2-13:2006 Lamp controlgear - Part 2-13: Particular requirements for d. c. or a. c. supplied electronic controlgear for light emitting diode modules
МЭК 61558-2-6:2009 Безопасность трансформаторов, дросселей, блоков питания и аналогичных приборов. Часть 2-6. Дополнительные требования к характеристикам и испытаниям безопасных разделительных трансформаторов напряжением до 1100 В и блокам питания, включающими безопасные разделительные трансформаторы
IEC 61558-2-6:2009 Safety of transformers, reactors, power supply units and similar products for supply voltages up to 1100 V - Part 2-6: Particular requirements and tests for safety isolating transformers and power supply units incorporating safety isolating transformers.
715.4. Защита для обеспечения безопасности
715.41. Защита от поражения электрическим током
715.414. Защитная мера: сверхнизкое напряжение, системы БСНН И ЗСНН
Применяют МЭК 50571.3, раздел 414, со следующим дополнением:
Для осветительных установок сверхнизкого напряжения применяют только систему БСНН. Там, где используются голые проводники, максимальное напряжение должно быть 25 В переменного тока или 60 В постоянного тока в соответствии с указаниями 414.4.5.
Источник СНН осветительной установки может быть одним из следующих:
- безопасный разделительный трансформатор, соответствующий требованиям МЭК 61558-2-6:2009. Параллельная работа трансформаторов во вторичных цепях допускается, только если они также соединены параллельно в первичных цепях и трансформаторы имеют идентичные электрические характеристики;
- безопасный разделительный преобразователь, соответствующий требованиям МЭК 61347-2-2, приложение I для ламп накаливания, или МЭК 61347-2-13, приложение I для светодиодных модулей. Параллельная работа преобразователей не допускается.
715.42. Защита от тепловых воздействий
715.422.3. Помещения с наличием пожароопасных обрабатываемых или складируемых материалов
Применяют МЭК 60364-4-42, подраздел 422.3, со следующим дополнением:
Следует выполнять инструкции изготовителя по установке, включая те, которые касаются установки на горючих или на негорючих основаниях.
Светильники и их принадлежности должны быть сконструированы и смонтированы таким образом, чтобы избежать опасного нагрева материалов или окружающей среды.
