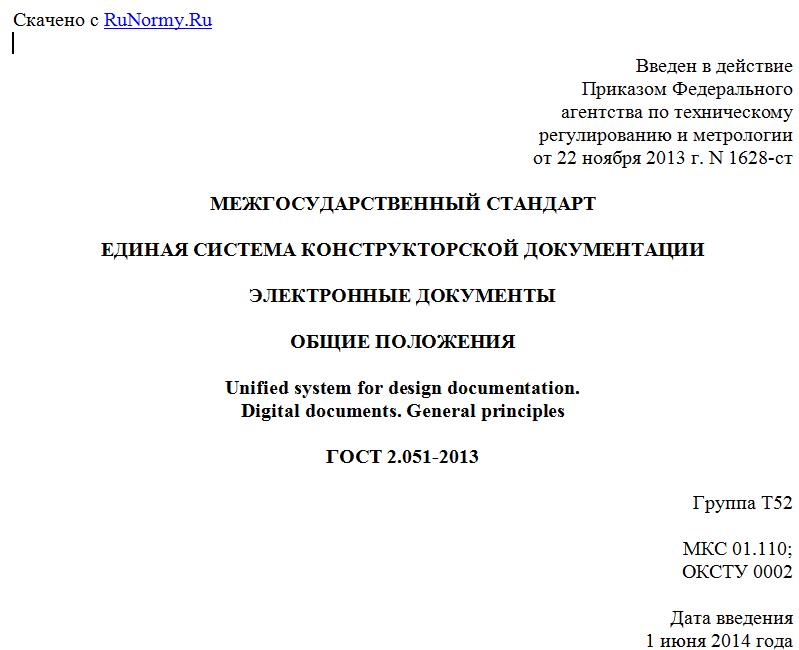

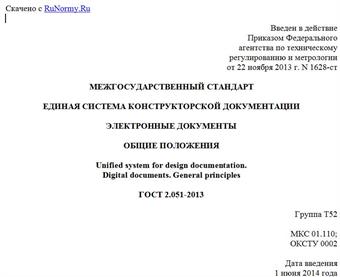

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 ноября 2013 г. N 1628-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ
ЭЛЕКТРОННЫЕ ДОКУМЕНТЫ
ОБЩИЕ ПОЛОЖЕНИЯ
Unified system for design documentation.
Digital documents. General principles
ГОСТ 2.051-2013
Группа Т52
МКС 01.110;
ОКСТУ 0002
Дата введения
1 июня 2014 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ), Автономной некоммерческой организацией Научно-исследовательский центр CALS-технологий "Прикладная логистика" (АНО "НИЦ CALS-технологий "Прикладная логистика").
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 28 августа 2013 г. N 58-П).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
Украина UA Гостпотребстандарт Украины
4. Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2013 г. N 1628-ст межгосударственный стандарт ГОСТ 2.051-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2014 г.
5. Взамен ГОСТ 2.051-2006.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает общие требования к выполнению электронных конструкторских документов изделий всех отраслей промышленности.
На основе настоящего стандарта могут быть разработаны стандарты с учетом особенностей применения и обращения различных видов электронных конструкторских документов.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 2.001-2013. Единая система конструкторской документации. Общие положения
ГОСТ 2.004-88. Единая система конструкторской документации. Общие требования к выполнению конструкторских и технологических документов на печатающих и графических устройствах вывода ЭВМ
ГОСТ 2.102-2013. Единая система конструкторской документации. Виды и комплектность конструкторских документов
ГОСТ 2.104-2006. Единая система конструкторской документации. Основные надписи
ГОСТ 2.105-95. Единая система конструкторской документации. Общие требования к текстовым документам
ГОСТ 2.301-68. Единая система конструкторской документации. Форматы
ГОСТ 2.501-2013. Единая система конструкторской документации. Правила учета и хранения
ГОСТ 2.511-2011. Единая система конструкторской документации. Правила передачи электронных конструкторских документов. Общие положения
ГОСТ 2.601-2013. Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 2.602-2013. Единая система конструкторской документации. Ремонтные документы
ГОСТ 2.610-2006. Единая система конструкторской документации. Правила выполнения эксплуатационных документов
ГОСТ 2.701-2008. Единая система конструкторской документации. Схемы. Виды и типы. Общие требования к выполнению
ГОСТ 34.310-95/ГОСТ Р 34.10-2001. Информационная технология. Криптографическая защита информации. Процедуры выработки и проверки электронной цифровой подписи на базе асимметричного криптографического алгоритма.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины, определения и сокращения
3.1. Термины и определения
В настоящем стандарте применены термины по ГОСТ 2.001, а также следующие термины с соответствующими определениями:
3.1.1.
Автоматизированная система: система, состоящая из персонала и комплекса средств автоматизации его деятельности, реализующая информационную технологию выполнения установленных функций. [ГОСТ 34.003-90, статья 1.1]
3.1.2. Аутентичный документ: документ, одинаковый с исходным по содержанию и отличный от исходного по формату и/или кодам данных.
Примечание. Аутентичные документы могут быть выполнены на одинаковых или различных видах носителя данных.
3.1.3. Версия (документа): электронный конструкторский документ, соответствующий определенной стадии разработки документа* <1>.
--------------------------------
<1> Здесь и далее знаком "*" отмечены пункты, к которым даны комментарии в Приложении А.
3.1.4. Визуализация: отображение информации в пригодной и понятной для восприятия человеком форме*.
Примечание. Визуализация выполняется соответствующими программными и/или техническими средствами.
3.1.5. Интерактивный электронный документ: документ, информация содержательной части которого доступна в диалоговом режиме.
3.1.6. Информационная единица: файл или набор взаимосвязанных файлов, рассматриваемый как единое целое.
3.1.7. Статус версии (документа): признак, присваиваемый документу (версии документа) в автоматизированной системе управления документами и определяющий готовность документа (версии документа) и/или возможность дальнейшего использования документа по назначению*.
3.1.8. Целостность (документа): свойство документа, определяющее, что ни в его содержательную, ни в реквизитную части не вносилось никаких изменений.
3.1.9. Электронный носитель: материальный носитель, используемый для записи, хранения и воспроизведения информации, обрабатываемой с помощью средств вычислительной техники.
3.2. Сокращения
В настоящем стандарте приняты следующие сокращения:
АС - автоматизированная система;
ДЭ - электронный конструкторский документ (документы);
ИЕ - информационная единица;
ИЭД - интерактивный электронный документ;
КД - конструкторский документ (документы, документация);
СЧ - составная часть;
УЛ - информационно-удостоверяющий лист;
ЭВМ - электронно-вычислительная машина;
ЭП - электронная подпись.
4. Основные положения
4.1. ДЭ выполняют на стадии разработки изделия и применяют на всех последующих стадиях жизненного цикла изделия. ДЭ получают с помощью программно-технических средств в результате автоматизированного проектирования (разработки) или преобразования документов, выполненных в бумажной форме, в электронную форму.
4.2. ДЭ состоит из двух частей: содержательной и реквизитной.
4.2.1. Содержательная часть состоит из одной или нескольких ИЕ (файлов), содержащих необходимую информацию об изделии. Содержательная часть может состоять раздельно или в любом сочетании из текстовой, графической, мультимедийной информации.
4.2.2. Реквизитная часть состоит из структурированного (сгруппированного) по назначению набора реквизитов и их значений. Номенклатура реквизитов ДЭ - по
