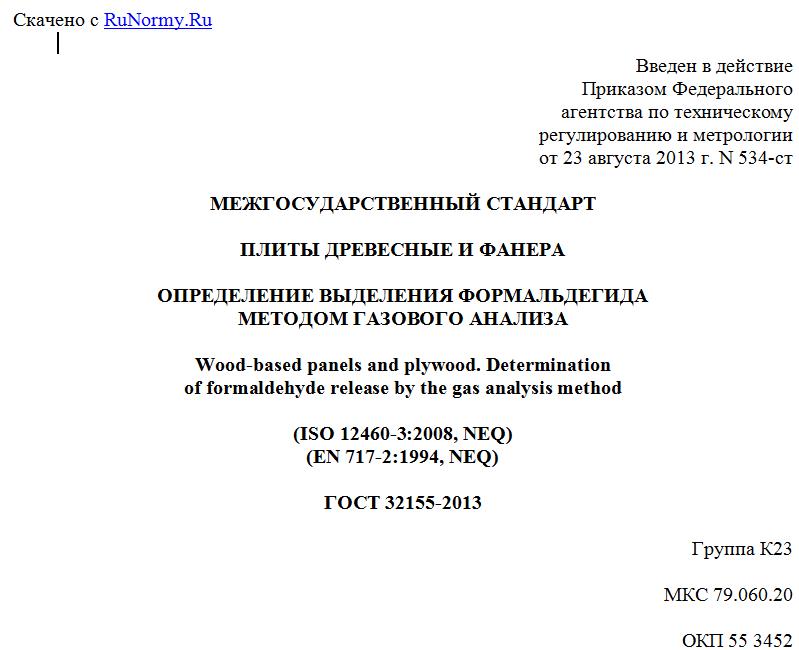

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 23 августа 2013 г. N 534-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПЛИТЫ ДРЕВЕСНЫЕ И ФАНЕРА
ОПРЕДЕЛЕНИЕ ВЫДЕЛЕНИЯ ФОРМАЛЬДЕГИДА
МЕТОДОМ ГАЗОВОГО АНАЛИЗА
Wood-based panels and plywood. Determination
of formaldehyde release by the gas analysis method
(ISO 12460-3:2008, NEQ)
(EN 717-2:1994, NEQ)
ГОСТ 32155-2013
Группа К23
МКС 79.060.20
ОКП 55 3452
Дата введения
1 июля 2014 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Автономной некоммерческой организацией "Центр сертификации лесопродукции "ЛЕССЕРТИКА" (АНО "ЦСЛ "Лессертика").
2. Внесен Техническим комитетом по сертификации ТК 121 "Древесные плиты".
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 7 июня 2013 г. N 43).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины
4. Приказом Федерального агентства по техническому регулированию и метрологии от 23 августа 2013 г. N 534-ст межгосударственный стандарт ГОСТ 32155-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2014 г.
5. Введен впервые.
6. В настоящем стандарте учтены основные нормативные положения европейского регионального стандарта EN 717-2:1994 Wood-based panels - Determination of formaldehyde release - Part 2: Formaldehyde release by the gas analysis method (Плиты древесные. Определение выделения формальдегида. Часть 2. Определение выделения формальдегида методом газового анализа) и международного стандарта ISO 12460-3:2008 Wood-based panels - Determination of formaldehyde release - Part 3: Gas analysis method (Плиты древесные. Определение выделения формальдегида. Часть 3. Метод газового анализа).
7. Стандарт подготовлен на основе применения ГОСТ Р 53867-2010 "Плиты древесные и фанера. Определение выделения формальдегида методом газового анализа".
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает метод определения выделения формальдегида из древесных плит и фанеры.
Настоящий метод также может быть применен для других древесных композиционных материалов и облицовочных материалов (пленок на основе термореактивных полимеров и пр.), используемых при изготовлении облицованных древесных плит и фанеры.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 9621-72 Древесина слоистая клееная. Методы определения физических свойств
ГОСТ 10634-88 Плиты древесно-стружечные. Методы определения физических свойств
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Сущность метода
Метод газового анализа заключается в определении выделения формальдегида с единицы поверхности испытуемого образца в единицу времени при температуре (60 +/- 0,5) °C в воздушной среде при ее относительной влажности не более 3%. Испытание проводят в приборе газового анализа с использованием поглотительных приборов, содержащих ацетилацетоновый реактив в качестве поглотительного раствора.
Верхний предел определения - 8,0 мг/м2 в час.
Нижний предел определения - 0,02 мг/м2 в час.
4. Отбор и подготовка образцов
4.1. Если не указано иначе, отбор образцов для испытаний проводят не ранее чем через 24 ч после изготовления материала, а испытания проводят не реже одного раза в неделю для каждой технологической линии (типа материала, технологического процесса и пр.).
4.2. Образцы отбирают равномерно по ширине плиты, за исключением полосы шириной 300 мм у каждого из краев плиты. Из указанной зоны материала вырезают образцы размерами, мм: (400 + 2) x (50 + 2) x толщина материала.
Допускается вырезать образец из середины листа (полосы) материала при его ширине менее 650 мм.
Образцы герметично упаковывают в воздухонепроницаемую полимерную пленку или в специальный контейнер. Толщина материала в месте отбора образца и радиус(ы) кривизны материала должны быть такими, чтобы можно было поместить образец в камеру прибора газового анализа. Количество образцов должно быть не менее четырех для каждого испытания.
4.3. Допускается хранить и транспортировать герметично упакованные образцы и заготовки для их вырезки на месте испытания. Если не оговорено иначе, образцы распаковывают непосредственно перед проведением испытаний, поверхности очищают при необходимости. Поверхность образцов материала, поступающих на испытания, должна быть без дефектов или повреждений.
4.4. До проведения испытаний кромки образцов герметизируют, полностью заклеивая их металлической фольгой, используя силикатный, полиуретановый или другой клей, не содержащий формальдегид. При герметизации кромок облицованных материалов следует избегать открытых сколов облицовки.
Кромки образцов материалов толщиной 1 мм и менее допускается не герметизировать.
5. Аппаратура и реактивы
5.1. Прибор газового анализа
Прибор газового анализа, в котором проводят испытания, имеет камеру цилиндрической формы диаметром 96 мм и длиной 555 мм (объемом 0,004 м3). В камере прибора во время испытаний поддерживают условия, характеризующиеся следующими параметрами:
- температура воздуха.........................(60 +/- 0,5) °C;
- относительная влажность, не более...........3% отн.;
- расход воздуха..............................(60 +/- 3) дм3/ч;
- избыточное давление в камере................от 1,0 до 1,2 кПа.
Прибор обеспечивает переключение потока воздуха через каждый час работы в следующую пару поглотительных приборов в течение 4 ч проведения испытаний.
Прибор комплектуют подставкой для расположения образца в центре камеры.
Рекомендуемая схема прибора с описанием его работы приведена в Приложении А. Допускается изготовление камеры прибора из металла или стекла.
5.2. Спектрофотометр
Спектрофотометр с соответствующими ему стеклянными кюветами с шириной рабочего слоя 20 мм обеспечивает измерение оптической плотности при длине волны 412 нм. Допускается использование спектрофотометра с длиной волны от 400 до 440 нм и стеклянных кювет с шириной рабочего слоя 10 мм прямоугольной или цилиндрической формы.
5.3. Поглотительные приборы
Четыре пары поглотительных приборов Рыхтера, поглотительных приборов с пористым элементом или иной конструкции.
Конструкция приборов и объем жидкости в них должны обеспечивать:
- прохождение потока воздуха через них со скоростью не менее 1 дм3/мин без заметных проскоков формальдегида;
- общее сопротивление последовательно соединенной пары заполненных поглотительных приборов, которое создает в камере прибора газового анализа избыточное давление воздуха от 1,0 до 1,2 кПа.
5.4. Аппаратура общего назначения
Сушильный шкаф, обеспечивающий температуру (105 +/- 2) °C.
Для просмотра документа целиком скачайте его >>>
