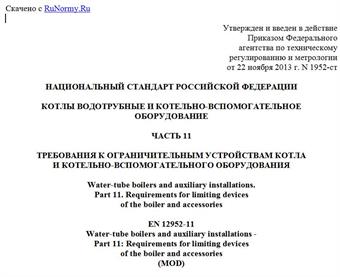

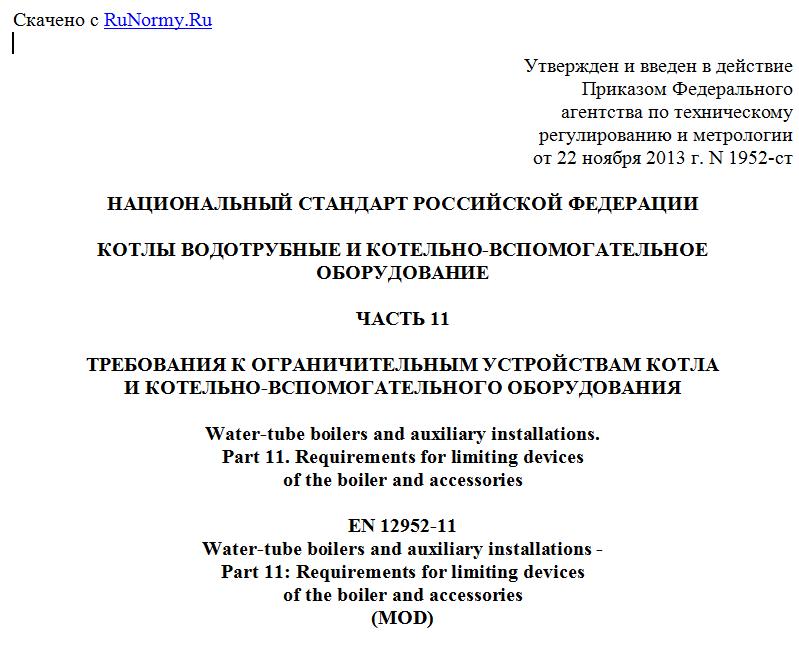

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 ноября 2013 г. N 1952-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОТЛЫ ВОДОТРУБНЫЕ И КОТЕЛЬНО-ВСПОМОГАТЕЛЬНОЕ ОБОРУДОВАНИЕ
ЧАСТЬ 11
ТРЕБОВАНИЯ К ОГРАНИЧИТЕЛЬНЫМ УСТРОЙСТВАМ КОТЛА
И КОТЕЛЬНО-ВСПОМОГАТЕЛЬНОГО ОБОРУДОВАНИЯ
Water-tube boilers and auxiliary installations.
Part 11. Requirements for limiting devices
of the boiler and accessories
EN 12952-11
Water-tube boilers and auxiliary installations -
Part 11: Requirements for limiting devices
of the boiler and accessories
(MOD)
ГОСТ Р 55682.11-2013/ЕН 12952-11:2007
ОКС 27.010
Дата введения
1 января 2015 года
Предисловие
1 ПОДГОТОВЛЕН ОАО "ЭМАльянс" на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 244 "Оборудование энергетическое стационарное"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2013 г. N 1952-ст
4 Настоящий стандарт является модифицированным по отношению к региональному стандарту: ЕН 12952-11:2007 "Котлы водотрубные и вспомогательные установки. Часть 11. Требования к ограничивающим устройствам котла и арматуры" ("Water-tube boilers and auxiliary installations - Part 11: Requirements for limiting devices of the boiler and accessories") путем включения в него дополнительных требований.
При применении настоящего стандарта рекомендуется использовать ссылочные национальные стандарты, разработанные на основе аутентичных переводов соответствующих международных или региональных стандартов.
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет (gost.ru)
Введение
В настоящий стандарт включены дополнительные, по отношению к региональному стандарту ЕН 12952-11 требования, отражающие потребности национальной экономики Российской Федерации и особенности изложения национальных стандартов (в соответствии с ГОСТ Р 1.5), а именно:
- В перечне ссылочных нормативных документов некоторые европейские региональные и международные стандарты заменены на разработанные идентичные или модифицированные по отношению к ним национальные стандарты.
- Добавлены международные стандарты, на основе которых необходима разработка национальных стандартов для установления требований в тех областях, где они применяются.
- Приведены дополнительные термины и определения к ним.
Указанные дополнительные требования, включенные в настоящий стандарт, которые представляют отдельные абзацы, выделены курсивом.
Типы ограничителей (ограничительных устройств) определены в ГОСТ Р ЕН 12952-7, а проектирование систем безопасности регламентируется в [1].
Ограничитель (или ограничительное устройство) является элементом систем безопасности для водотрубных котлов. Ограничитель включает датчик и контролирующие устройства для достижения необходимого уровня надежности.
Для достижения требуемой функции безопасности, например, чтобы прекратить подачу тепла в котел при слишком низком уровне воды, ограничительное устройство связано с другими элементами системы безопасности, например, с исполнительными механизмами и логическими контурами безопасности.
Серия стандартов ГОСТ Р 55682 состоит из следующих частей, объединенных под общим названием "Котлы водотрубные и котельно-вспомогательное оборудование":
- Часть 1: Общие положения;
- Часть 2: Материалы для деталей котлов, работающих под давлением, и для вспомогательных устройств;
- Часть 3: Конструкция и расчеты для частей котла, работающих под давлением;
- Часть 4: Расчет в процессе эксплуатации предполагаемого срока службы котла;
- Часть 5: Конструктивное исполнение и технология производства частей котла, работающих под давлением;
- Часть 6: Контроль и испытания в процессе изготовления, документация и маркировка частей котла, работающих под давлением;
- Часть 7: Требования к оборудованию для котлов;
- Часть 8: Требования к топкам котлов, работающих на жидких и газообразных топливах;
- Часть 9: Требования к топкам котлов, работающих на пылеугольном топливе;
- Часть 10: Требования к защитным устройствам от превышения допустимого давления;
- Часть 11: Требования к ограничительным устройствам котлов и котельно-вспомогательного оборудования;
- Часть 12: Требования по качеству питательной и котловой воды;
- Часть 13: Требования к установкам газоочистки;
- Часть 14: Требования к установкам снижения окислов азота дымовых газов;
- Часть 15: Приемочные испытания;
- Часть 16: Требования к котлам с колосниковыми решетками, а также к котлам с псевдоожиженным кипящим слоем;
- CR 12952-17: Руководящее указание по привлечению независимой от Изготовителя инспектирующей организации.
Все части являются взаимосвязанными. Таким образом, при конструировании и изготовлении котлов, потребуется применение нескольких частей одновременно с целью удовлетворения всех требований настоящего стандарта.
Примечание - Части 4 и 15 не требуются на этапе проектирования, изготовления и монтажа котла.
Приложения A, B, C, ДА данного стандарта являются справочными, приложение D является обязательным.
1 Область применения
Настоящий стандарт определяет требования к ограничителям (ограничительным устройствам), используемых в системах безопасности водотрубных котлов согласно ГОСТ Р ЕН 12952-1.
Ограничитель (ограничительное устройство) может быть либо:
- частью устройства безопасности, как определено в Техническом регламенте Таможенного союза "О безопасности оборудования, работающего под избыточным давлением" (ТР ТС 032/2013), которое должно включать логику безопасности и конечный исполнительный механизм;
- элементом системы безопасности, например, самоконтролирующимся датчиком уровня воды, используемым в качестве составной части устройства безопасности, как определено в Техническом регламенте Таможенного союза "О безопасности оборудования, работающего под избыточным давлением". Защитная функция для всего котла должна быть обеспечена в соответствии с дополнительной логикой безопасности (где применимо) и конечным исполнительным механизмом.
Настоящий стандарт включает в себя требования к проектированию и проверке функциональной надежности ограничителей.
Пояснения к области распространения ограничителя (ограничительного устройства) приведены на рисунке A.1.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 14254-96 (МЭК 529-89) Степени защиты, обеспечиваемые оболочками (код IP)
ГОСТ 30030-93 Трансформаторы разделительные и безопасные разделительные трансформаторы. Технические требования
ГОСТ IEC 60730-1-2011 Автоматические электрические управляющие устройства бытового и аналогичного назначения. Часть 1. Общие требования
ГОСТ IEC 61140-2012 Защита от поражения электрическим током. Общие положения безопасности установок и оборудования
ГОСТ Р 50648-94 (МЭК 1000-4-8-93) Совместимость технических средств электромагнитная. Устойчивость к магнитному полю промышленной частоты. Технические требования и методы испытаний
ГОСТ Р 51317.4.2-2010 (МЭК 61000-4-2:2008) Совместимость технических средств электромагнитная. Устойчивость к электростатическим разрядам. Требования и методы испытаний
ГОСТ Р 51317.4.3-2006 (МЭК 61000-4-3:2006) Совместимость технических средств электромагнитная. Устойчивость к радиочастотному электромагнитному полю. Требования и методы испытаний
ГОСТ Р 51317.4.4-2007 (МЭК 61000-4-4:2004) Совместимость технических средств электромагнитная. Устойчивость к наносекундным импульсным помехам. Требования и методы испытаний
ГОСТ Р 51317.4.5-99 (МЭК 61000-4-5-95) Совместимость технических средств электромагнитная. Устойчивость к микросекундным импульсным помехам большой энергии. Требования и методы испытаний
ГОСТ Р 51317.4.6-99 (МЭК 61000-4-6-96) Совместимость технических средств электромагнитная. Устойчивость к микросекундным импульсным помехам большой энергии. Требования и методы испытаний
ГОСТ Р 51317.4.11-2007 (МЭК 61000-4-11:2004) Совместимость технических средств электромагнитная. Устойчивость к провалам, кратковременным прерываниям и изменениям напряжения электропитания. Требования и методы испытаний
ГОСТ Р 51317.6.2-2007 (МЭК 61000-6-2:2005) Совместимость технических средств электромагнитная. Устойчивость к электромагнитным помехам технических средств, применяемых в промышленных зонах. Требования и методы испытаний
ГОСТ Р ЕН 12952-1-2012 Котлы водотрубные и котельно-вспомогательное оборудование. Часть 1. Общие положения
ГОСТ Р ЕН 12952-7-2013 Котлы водотрубные и котельно-вспомогательное оборудование. Часть 7. Требования к оборудованию для котлов
ГОСТ Р МЭК 61508-3-2012 Функциональная безопасность систем электрических, электронных, программируемых электронных, связанных с безопасностью. Часть 3. Требования к программному обеспечению
ГОСТ Р МЭК 60664.1-2012 Координация изоляции для оборудования в низковольтных системах. Часть 1. Принципы, требования и испытания
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не
