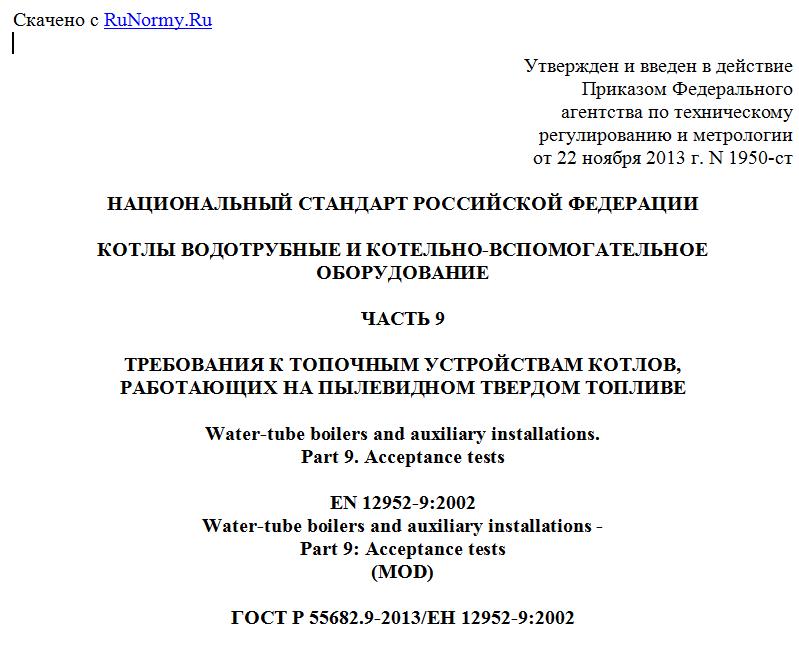

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 ноября 2013 г. N 1950-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОТЛЫ ВОДОТРУБНЫЕ И КОТЕЛЬНО-ВСПОМОГАТЕЛЬНОЕ ОБОРУДОВАНИЕ
ЧАСТЬ 9
ТРЕБОВАНИЯ К ТОПОЧНЫМ УСТРОЙСТВАМ КОТЛОВ,
РАБОТАЮЩИХ НА ПЫЛЕВИДНОМ ТВЕРДОМ ТОПЛИВЕ
Water-tube boilers and auxiliary installations.
Part 9. Acceptance tests
EN 12952-9:2002
Water-tube boilers and auxiliary installations -
Part 9: Acceptance tests
(MOD)
ГОСТ Р 55682.9-2013/ЕН 12952-9:2002
ОКС 27.010
27.060.10
Дата введения
1 января 2015 года
Предисловие
1 ПОДГОТОВЛЕН Открытым акционерным обществом "Энергомашиностроительный альянс" (ОАО "ЭМАльянс") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 244 "Оборудование энергетическое стационарное"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2013 г. N 1950-ст
4 Настоящий стандарт является модифицированным по отношению к региональному стандарту ЕН 12952-9:2002 "Котлы водотрубные и вспомогательные установки. Часть 9. Требования к топочным устройствам котлов для сжигания пылевидного твердого топлива" ("Water tube boilers and auxiliary installations - Part 9: Requirements for firing systems for pulverized solid fuels for the boiler").
Сведения о соответствии ссылочных национальных и межгосударственных стандартов международным стандартам, использованным в качестве ссылочных в примененном региональном стандарте, приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет (gost.ru)
Введение
В настоящий стандарт включены дополнительные, по отношению к региональному стандарту ЕН 12952-9 требования, отражающие потребности национальной экономики Российской Федерации и особенности изложения национальных стандартов (в соответствии с ГОСТ Р 1.5), которые выделены в тексте курсивом.
Серия стандартов ГОСТ Р 55682 состоит из следующих частей, объединенных под общим названием "Котлы водотрубные и оборудование котельно-вспомогательное":
- Часть 1: Общие положения;
- Часть 2: Материалы для частей котла, работающих под давлением, а также для котельно-вспомогательного оборудования;
- Часть 3: Конструкция и расчеты для частей котла, работающих под давлением;
- Часть 4: Расчет в процессе эксплуатации предполагаемого срока службы котла;
- Часть 5: Конструктивное исполнение и технология производства частей котла, работающих под давлением;
- Часть 6: Контроль и испытания в процессе изготовления, документация и маркировка частей котла, работающих под давлением;
- Часть 7: Требования к оборудованию для котлов;
- Часть 8: Требования к топочным устройствам котлов, работающих на жидких и газообразных топливах;
- Часть 9: Требования к топочным устройствам котлов, работающих на пылеугольном топливе;
- Часть 10: Требования к защитным устройствам от превышения допустимого давления;
- Часть 11: Требования к устройствам ограничения, а также к контурам защиты котлов и котельно-вспомогательного оборудования;
- Часть 12: Требования по качеству питательной и котловой воды;
- Часть 13: Требования к установкам газоочистки;
- Часть 14: Требования к установкам снижения окислов азота дымовых газов;
- Часть 15: Приемочные испытания;
- Часть 16: Требования к топочным устройствам котлов со слоевым сжиганием и сжиганием в кипящем (псевдоожиженном) слое твердого топлива;
- CEN/CR 12952-17: Руководящее указание по привлечению независимой от Изготовителя инспектирующей организации.
Все части серии стандартов являются взаимосвязанными. Таким образом, при конструировании и изготовлении котлов, потребуется применение нескольких частей одновременно с целью удовлетворения всех требований настоящего стандарта.
Примечание - Части 4 и 15 не требуются на этапе проектирования, изготовления и монтажа котла.
1 Область применения
1.1 Топочные устройства
Настоящий стандарт распространяется на пылеугольные топки паровых котлов и бойлеров, начиная с загрузочных устройств для топливных бункеров или устройств для хранения пылеугольного топлива и заканчивая системой золоудаления. При использовании топок, оснащенных раздельными или комбинированными горелками, данные требования применяются для соответствующей части пылеугольной топки. Для других применяемых в комбинации видов топлива или горелок применяются другие требования, например, ГОСТ Р 55682.8.
1.2 Виды топлива
Настоящий стандарт включает в себя требования по использованию пылеугольного топлива, полученного из угля с содержанием летучих компонентов от низкого до высокого уровней. К этому относятся, например: кокс, антрацит, каменный уголь, бурый уголь, битуминозный уголь и горючий сланец.
1.3 Эксплуатация
Требования к эксплуатационному оборудованию распространяются на паровые котлы и бойлеры, требующие постоянного контроля со стороны соответствующего квалифицированного персонала. Так как пылеугольные топочные устройства можно интерпретировать в качестве устройств с огневым обогревом или обогрев отраженным пламенем, существуют отличия в эксплуатационных требованиях. Приложение А содержит эксплуатационные требования для топочных устройств, включая систему пылеприготовления.
1.4 Ограничение работы системы пылеприготовления
Работа системы пылеприготовления ограничивается:
- выпускными отверстиями бункера, питающего мельницу;
- выходными отверстиями горелок, снабжаемых этой мельницей;
- местами, в которых горячий воздух или дымовой газ и добавочный воздух или дымовой газ выходит из главного питающего трубопровода, включая вентилятор первичного воздуха, если он присоединяется к мельнице отдельно.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 55682.8-2013/ЕН 12952-8:2002, Котлы водотрубные и котельно-вспомогательное оборудование. Часть 8. Требования к топочным устройствам котлов, работающих на жидком и газообразном топливе
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений.
Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 55682.8, а также следующие термины с соответствующими определениями:
3.1 вспомогательное топочное устройство (auxiliary furnace plant): Специальное топочное устройство для обеспечения зажигания и стабильного сжигания пылеугольного топлива.
3.2 группа горелок (burner cluster): Горелки, которые принудительно вместе эксплуатируются и регулируются, и горелки, которые питаются от одной и той же мельницы или одного и того же пылеугольного питателя.
3.3 система управления горелками (burner control system): Система управления, осуществляющая заданный порядок включений горелок и постоянно приводящаяся в действие посредством реле контроля горения, реагирующая на сигналы управляемых и предохранительных устройств, регулирующая последовательность действий по запуску, контролирующая работу горелок и приводящая в действие устройство останова и блокировки.
3.4 транспортирующий газ (lift gas): Транспортирующая среда для транспортирования пылеугольного топлива через мельницу, воздушный сепаратор и трубопроводы пылеугольного топлива, которая может состоять из первичного воздуха и/или инертного газа.
3.5 опорожнение (emptying): Удаление скоплений или отложений угольной пыли из внутренней части мельницы при недостаточной продувке системы пылеприготовления.
3.6 угольный бункер (coal bunker): Бункер для хранения несортированного угля для отдельной мельницы.
3.7 питатель угля (feeding device): Устройство для выгрузки угля из угольного бункера и управляемой подачи в мельницу.
3.8 воздух для сжигания топлива (fuel combustion air): Весь воздух для сжигания топлива, подаваемый в топочное устройство.
3.9 транспортировочное устройство, (устройство углеподачи) (conveying device): Устройство для транспортировки и распределения несортированного угля по отдельным угольным бункерам.
3.10 огневой обогрев (flame heating): Система, при которой топливо после размола и сушки подается непосредственно в горелки.
3.11 взрыв (дефлаграция) (explosion): Самопроизвольное, быстро протекающее горение в закрытом пространстве со значительным увеличением давления.
Примечание - Термином "дефлаграция" обозначается слабый взрыв.
3.12 конструкция, устойчивая к давлению взрывных газов (structure resistant to pressure of explosive gases): Устройства, параметры которых установлены таким образом, что они способны выдерживать максимальное давление взрыва без остаточной деформации.
3.13 конструкция, устойчивая к скачкам давления при взрыве (structure resistant to pressure surges at explosion): Устройства, параметры которых
