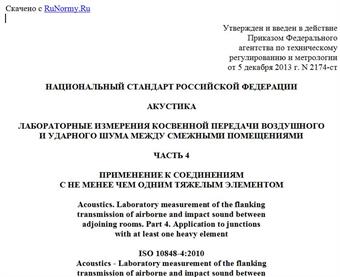

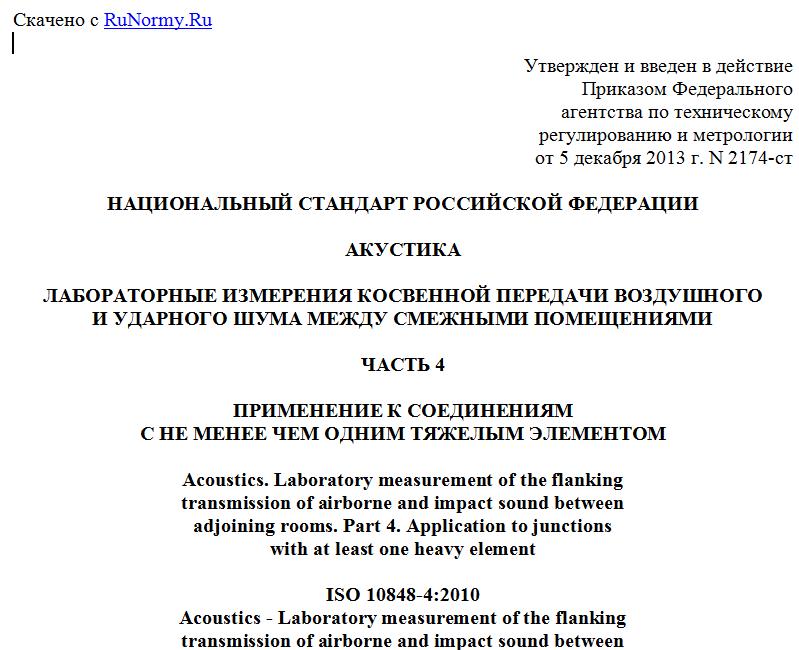

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 5 декабря 2013 г. N 2174-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
АКУСТИКА
ЛАБОРАТОРНЫЕ ИЗМЕРЕНИЯ КОСВЕННОЙ ПЕРЕДАЧИ ВОЗДУШНОГО
И УДАРНОГО ШУМА МЕЖДУ СМЕЖНЫМИ ПОМЕЩЕНИЯМИ
ЧАСТЬ 4
ПРИМЕНЕНИЕ К СОЕДИНЕНИЯМ
С НЕ МЕНЕЕ ЧЕМ ОДНИМ ТЯЖЕЛЫМ ЭЛЕМЕНТОМ
Acoustics. Laboratory measurement of the flanking
transmission of airborne and impact sound between
adjoining rooms. Part 4. Application to junctions
with at least one heavy element
ISO 10848-4:2010
Acoustics - Laboratory measurement of the flanking
transmission of airborne and impact sound between
adjoining rooms - Part 4: Application to junctions
with at least one heavy element
(IDT)
ГОСТ Р ИСО 10848-4-2013
Дата введения
1 декабря 2014 года
Предисловие
1 ПОДГОТОВЛЕН Автономной некоммерческой организацией "Научно-исследовательский центр контроля и диагностики технических систем" (АНО "НИЦ КД") на основе собственного аутентичного перевода стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 358 "Акустика"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 05 декабря 2013 г. N 2174-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 10848-4:2010 "Акустика. Лабораторные измерения косвенной передачи воздушного и ударного шума между смежными помещениями. Часть 4. Применение к соединениям с не менее чем одним тяжелым элементом" (ISO 10848-4:2010, Acoustics - Laboratory measurement of the flanking transmission of airborne and impact sound between adjoining rooms - Part 4: Application to junctions with at least one heavy element).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)
1 Область применения
Настоящий стандарт устанавливает лабораторные методы измерений приведенной разности уровней побочного шума, приведенного уровня звукового давления побочного ударного шума или индекса снижения вибрации при косвенной звукопередаче в зданиях, в которых один из элементов, образующих испытуемую конструкцию, не может считаться легким.
Настоящий стандарт распространяется на примыкания и пересечения элементов (T-образные и X-образные соединения).
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты. Недатированную ссылку относят к последней редакции ссылочного стандарта, включая его изменения.
ИСО 140-2 Акустика. Измерение звукоизоляции зданий и строительных элементов. Часть 2. Определение, проверка и применение показателей точности (ISO 140-2, Acoustics - Measurement of sound insulation in buildings and of building elements - Part 2: Determination, verification and application of precision data)
ИСО 140-3:1995 <*> Акустика. Измерение звукоизоляции зданий и строительных элементов. Часть 3. Лабораторные измерения звукоизоляции воздушного шума элементами зданий (ISO 140-3:1995, Acoustics - Measurement of sound insulation in buildings and of building elements - Part 3: Laboratory measurements of airborne sound insulation of building elements)
ИСО 140-6:1998 <*> Акустика. Измерение звукоизоляции зданий и строительных элементов. Часть 6. Лабораторные измерения звукоизоляции ударного шума полами (ISO 140-6:1998, Acoustics - Measurement of sound insulation in buildings and of building elements - Part 6: Laboratory measurements of impact sound insulation of floors)
--------------------------------
<*> Серия международных стандартов ИСО 140 (части 3, 6) заменена на серию стандартов ИСО 10140. Если требования отмененных ссылочных стандартов эквивалентны требованиям новых стандартов, то последние указаны далее в сносках.
ИСО 717-1 Акустика. Нормирование звукоизоляции в зданиях и строительных элементов. Часть 1. Звукоизоляция воздушного шума (ISO 717-1, Acoustics - Rating of sound insulation in buildings and of building elements - Part 1: Airborne sound insulation)
ИСО 717-2 Акустика. Нормирование звукоизоляции в зданиях и строительных элементов. Часть 2. Звукоизоляция ударного шума (ISO 717-2, Acoustics - Rating of sound insulation in buildings and of building elements - Part 2: Impact sound insulation)
ИСО 10848-1:2006 Акустика. Лабораторные измерения косвенной передачи воздушного и ударного шума между смежными помещениями. Часть 1. Основные положения (ISO 10848-1:2006, Acoustics - Laboratory measurement of the flanking transmission of airborne and impact sound between adjoining rooms - Part 1: Frame document)
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 приведенная разность уровней побочного шума (normalized flanking level difference) Dn,f, дБ: Разность средних уровней звукового давления шума в двух помещениях, созданного источником в одном из них, причем звукопередача проходит по известному побочному пути.
Примечание - Величина Dn,f приведена к эквивалентной площади звукопоглощения A приемного помещения и рассчитывается по формуле
(1)
где L1 - средний уровень звукового давления в приемном помещении, дБ;
L2 - средний уровень звукового давления в помещении источника, дБ;
A - эквивалентная площадь звукопоглощения приемного помещения, м2;
A0 - стандартная эквивалентная площадь звукопоглощения, м2; A0 = 10 м2.
[ISO 10848-1:2006, терминологическая статья 3.1]
3.2 приведенный уровень звукового давления побочного ударного шума (normalized flanking impact sound pressure level) Ln,f, дБ: Средний уровень звукового давления ударного шума в приемном помещении, создаваемого стандартной ударной машиной, устанавливаемой в различных точках испытуемого пола в помещении источника, и проникающего в приемное помещение по известным побочным путям.
Примечание - Уровень Ln,f приведен к эквивалентной площади звукопоглощения A приемного помещения и рассчитывается по формуле
(2)
где L2 - средний уровень звукового давления в приемном помещении, дБ;
A - эквивалентная площадь звукопоглощения приемного помещения, м2;
A0 - стандартная эквивалентная площадь звукопоглощения, м2; A0 = 10 м2.
[ISO 10848-1:2006, терминологическая статья 3.2]
3.3 индекс снижения вибрации (vibration reduction index) Kij, дБ: Величина, рассчитываемая по формуле
(3)
где - средняя по направлениям разность уровней скорости между элементами i и j, дБ;
lij - длина соединения элементов i и j, м;
ai, aj - эквивалентные длины поглощения элементов i и j, м.
[ISO 10848-1:2006, терминологическая статья 3.3]
Примечание 1 - Эквивалентная длина поглощения зависит от времени структурной реверберации, определенного в ИСО 10848-1 (п. 3.8). Для легких, хорошо демпфированных элементов, для которых реальные условия закрепления не оказывают существенного влияния на звукоизоляцию и демпфирование элемента, aj принимают численно равным площади элемента Sj, т.е. aj = Sj/l0, l0 = 1 м - опорная длина.
Примечание 2 - Индекс снижения вибрации, характеризующий передачу вибрационной энергии через соединение строительных элементов, нормирован так, чтобы обеспечить его инвариантность относительно соединения.
4 Измеряемые величины
Величины, подлежащие измерениям, выбирают в соответствии с ИСО 10848-1 (подраздел 4.4). Характеристики строительных конструкций выражают либо обобщенной величиной, относящейся к совокупности элементов и их соединения, например Dn,f и Ln,f, либо индексом снижения вибрации Kij соединения. Величины Dn,f и Ln,f зависят от размеров элементов, тогда как Kij является инвариантной величиной.
Величины Dn,f и Ln,f подходят для измерений, характеризующих звукопередачу между легкими, хорошо демпфированными элементами, например стенами на деревянном или металлическом каркасе или полами на лагах. Для описания звукопередачи между двумя массивными элементами, в которых возбуждены реверберационные вибрационные поля, более пригодна для измерений величина Kij. Общие правила по выбору величин, характеризующих звукопередачу между легкими и тяжелыми элементами, отсутствуют.
5 Средства измерений
