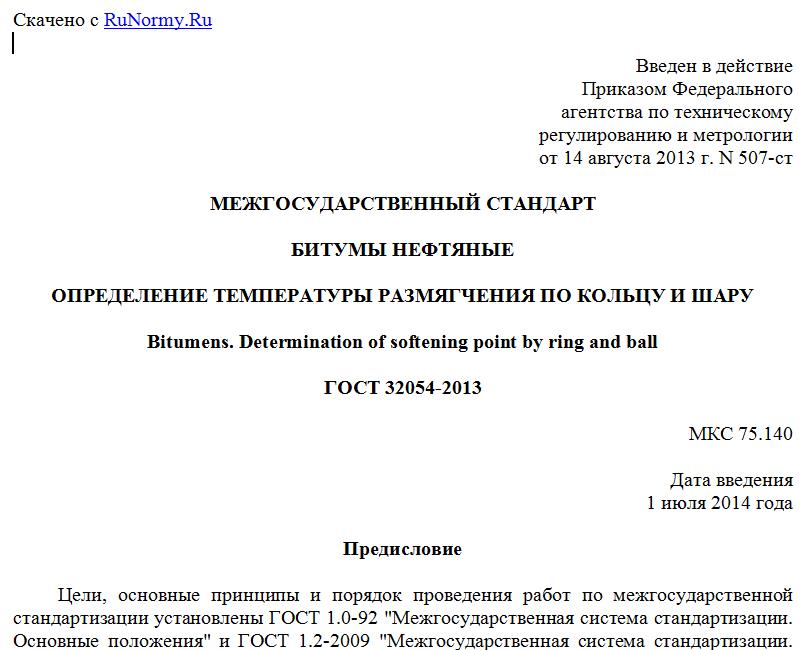

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 14 августа 2013 г. N 507-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
БИТУМЫ НЕФТЯНЫЕ
ОПРЕДЕЛЕНИЕ ТЕМПЕРАТУРЫ РАЗМЯГЧЕНИЯ ПО КОЛЬЦУ И ШАРУ
Bitumens. Determination of softening point by ring and ball
ГОСТ 32054-2013
МКС 75.140
Дата введения
1 июля 2014 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский центр стандартизации, информации и сертификации сырья, материалов и веществ" (ФГУП "ВНИЦСМВ") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 25 марта 2013 г. N 55-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Настоящий стандарт идентичен стандарту ASTM D 36-09 Standard test method for softening point of bitumen (ring-and-ball apparatus) [Стандартный метод определения температуры размягчения битума (аппарат для определения по кольцу и шару)].
Перевод с английского языка (en).
Степень соответствия - идентичная (IDT).
Официальные экземпляры стандарта ASTM, на основе которого подготовлен настоящий межгосударственный стандарт, стандарты ASTM, на которые даны ссылки, имеются в Федеральном информационном фонде технических регламентов и стандартов.
Наименование настоящего стандарта изменено относительно наименования указанного стандарта для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6).
Сведения о соответствии межгосударственных стандартов ссылочным стандартам приведены в дополнительном приложении ДА
5 Приказом Федерального агентства по техническому регулированию и метрологии от 14 августа 2013 г. N 507-ст межгосударственный стандарт ГОСТ 32054-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2014 г.
6 ВВЕДЕН ВПЕРВЫЕ
7 ПЕРЕИЗДАНИЕ. Март 2016 г.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1 Область применения
1.1 Настоящий стандарт устанавливает требования к методу определения температуры размягчения битумов в диапазоне от 30 °C до 157 °C (от 86 °F до 315 °F) по кольцу и шару.
1.2 Значения, указанные в единицах СИ или в дюймах-фунтах, являются стандартными. Значения, указанные в разных системах, не могут быть точными эквивалентами; таким образом, каждая система должна быть использована независимо от другой. Объединение значений из двух систем может привести к несоответствию стандарту.
1.3 В настоящем стандарте не предусмотрено рассмотрение всех вопросов обеспечения безопасности, связанных с его использованием. Пользователь настоящего стандарта несет ответственность за установление соответствующих правил по технике безопасности и охране здоровья, а также определяет целесообразность применения законодательных ограничений перед его использованием.
2 Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения) <1>:
--------------------------------
<1> По вопросу стандартов ASTM следует посетить ASTM website, www.astm.orq или обратиться к службе ASTM по работе с клиентами на service@astm.org. В томе ежегодного сборника стандартов ASTM - см. страницу ASTM Website standard's Document Summary.
ASTM C 670 Practice for preparing precision and bias statements for test methods for construction materials (Руководство по определению прецизионности и смещению для методов испытаний конструкционных материалов)
ASTM D 92 Test method for flash and fire points by Cleveland open cup tester (Метод определения температуры вспышки и температуры воспламенения в открытом тигле Кливленда)
ASTM D 140 Practice for sampling bituminous materials (Руководство по отбору проб битумных материалов)
ASTM D 3461 Test method for softening point of asphalt and pitch (Mettler cup-and-ball method) [Метод определения температуры размягчения битума и нефтяного пека (метод Меттлера по чашке и шару)]
ASTM E 1 Specification for ASTM liquid-in-glass thermometers (Технические требования на стеклянно-жидкостные термометры ASTM)
3 Сущность метода
3.1 Два диска битума помещают в латунные кольца с бортиками, нагревают с контролируемой скоростью в жидкостной бане до тех пор, пока каждый диск удерживает стальной шарик. Температуру размягчения определяют как среднее значение температур, при которых каждый из двух дисков размягчается настолько, чтобы каждый шарик, покрытый битумом, переместился вниз на расстояние 25 мм (1 дюйм).
4 Назначение и применение
4.1 Битумы являются вязкоупругими веществами без точно определенной температуры плавления; при повышении температуры они постепенно становятся более мягкими и менее вязкими. По этой причине температуру размягчения определяют арбитражным и точно определенным методом и результаты должны быть воспроизводимыми.
4.2 Информация о температуре размягчения полезна при классификации битумов как одного из элементов в установлении однородности поставок или источников снабжения и указывает на склонность материала течь при повышенных температурах, возникающих при его использовании.
5 Аппаратура
5.1 Кольца
Два латунных кольца со ступенчатыми бортиками, соответствующие размерам, показанным на рисунке 1 a.
5.2 Пластина для наливания
Плоская, гладкая латунная пластина размером 50 x 75 мм (2 x 3 дюйма).
5.3 Шарики
Два стальных шарика диаметром 9,5 мм (3/8 дюйма) и массой по (3,50 +/- 0,05) г каждый.
Примечание 1 - Все размеры даны в миллиметрах с допуском +/- 0,3 мм (кроме тех, где допуск указан).
Рисунок 1 - Кольцо с бортиком, устройство для центрирования
шарика, держатель колец и сборка аппарата с двумя кольцами
5.4 Направляющие устройства для центрирования шариков
Два латунных устройства для центрирования стальных шариков по одному для каждого кольца, соответствующих общей конфигурации и размерам, указанным на рисунке 1 b.
5.5 Баня
Стеклянный сосуд, устойчивый к нагреванию, внутренним диаметром не менее 85 мм и глубиной не менее 120 мм.
Примечание - Этим требованиям соответствует низкий лабораторный стакан Гриффина вместимостью 800 см3 из термостойкого стекла.
5.6 Держатель колец и сборка аппарата
Латунный держатель для поддержания двух колец в горизонтальном положении, соответствующий конфигурации и размерам, показанным на рисунке 1 c, установленный при сборке, как показано на рисунке 1 d. Нижняя часть колец с бортиками в держателе колец должна быть на 25 мм (1,0 дюйм) выше верхней поверхности нижней тарелки, нижняя поверхность нижней тарелки должна быть на расстоянии (16 +/- 3) мм (5/8 +/- 1/8 дюйма) от дна бани.
5.7 Термометры
5.7.1 Термометр ASTM для низкой температуры размягчения диапазоном от минус 2 °C до плюс 80 °C (от 30 °F до 80 °F), удовлетворяющий требованиям к термометрам 15C или 15F по ASTM E 1. Также может быть использовано любое другое термометрическое устройство, которое должно быть:
1) точностью, эквивалентной термометрам по ASTM E 1,
2) способным показывать температуру с точностью до 1 °C (2 °F),
3) стабильным с точностью до 1 °C (2 °F) во время воздействия внешних условий.
