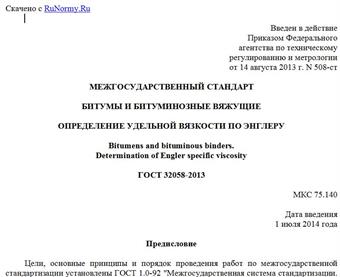

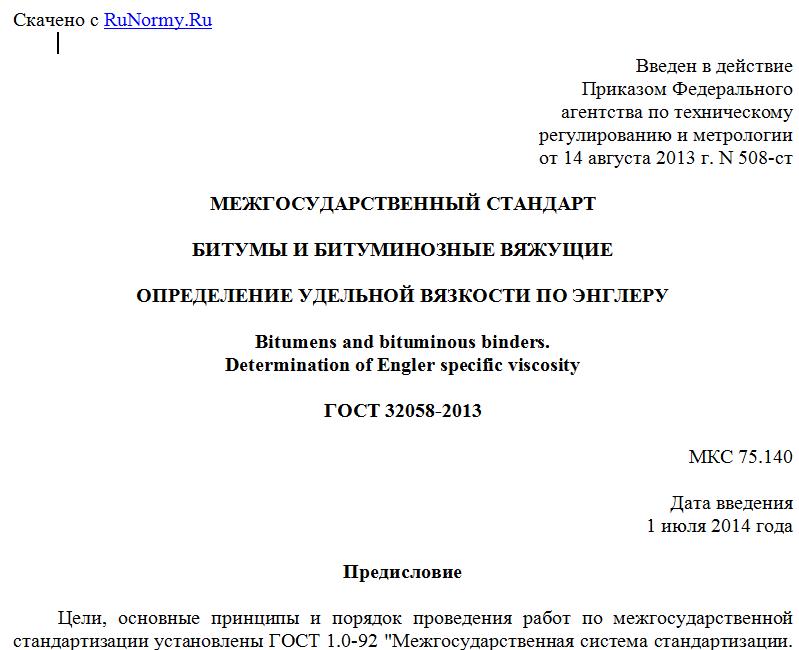

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 14 августа 2013 г. N 508-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
БИТУМЫ И БИТУМИНОЗНЫЕ ВЯЖУЩИЕ
ОПРЕДЕЛЕНИЕ УДЕЛЬНОЙ ВЯЗКОСТИ ПО ЭНГЛЕРУ
Bitumens and bituminous binders.
Determination of Engler specific viscosity
ГОСТ 32058-2013
МКС 75.140
Дата введения
1 июля 2014 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский центр стандартизации, информации и сертификации сырья, материалов и веществ" (ФГУП "ВНИЦСМВ") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 25 марта 2013 г. N 55-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Настоящий стандарт идентичен стандарту ASTM D 1665-09 Standard test method for Engler specific viscosity of tar products (Стандартный метод определения удельной вязкости по Энглеру гудрона и продуктов его переработки).
Перевод с английского языка (en).
Степень соответствия - идентичная (IDT).
Официальные экземпляры стандарта ASTM, на основе которого подготовлен настоящий межгосударственный стандарт, стандарты ASTM, на которые даны ссылки, имеются в Федеральном информационном фонде технических регламентов и стандартов.
Наименование настоящего стандарта изменено относительно наименования указанного стандарта для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6).
Сведения о соответствии межгосударственных стандартов ссылочным стандартам приведены в дополнительном приложении ДА
5 Приказом Федерального агентства по техническому регулированию и метрологии от 14 августа 2013 г. N 508-ст межгосударственный стандарт ГОСТ 32058-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2014 г.
6 ВВЕДЕН ВПЕРВЫЕ
7 ПЕРЕИЗДАНИЕ. Октябрь 2016 г.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1 Область применения
1.1 Настоящий стандарт устанавливает метод определения удельной вязкости битума и битуминозных вяжущих по Энглеру. По настоящему методу определяют не абсолютную, а эмпирическую вязкость. Воспроизводимые результаты получают только при строгом соблюдении требований настоящего стандарта.
1.2 Значения, указанные в единицах СИ, являются стандартными. Другие единицы измерения не включены в настоящий стандарт.
1.3 В настоящем стандарте не предусмотрено рассмотрение всех вопросов обеспечения безопасности, связанных с его использованием. Пользователь настоящего стандарта несет ответственность за установление соответствующих правил по технике безопасности и охране здоровья, а также определяет целесообразность применения законодательных ограничений перед его использованием.
2 Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения) <1>:
--------------------------------
<1> По вопросу стандартов ASTM следует посетить ASTM website, www.astm.org или обратиться к службе ASTM по работе с клиентами на service@astm.org. В томе ежегодного сборника стандартов ASTM - см. страницу ASTM Website standard's Document Summary.
ASTM D 140 Practice for sampling bituminous materials (Руководство по отбору проб битумных материалов)
ASTM E 1 Specification for ASTM liquid-in-glass thermometers (Технические требования на стеклянно-жидкостные термометры ASTM)
ASTM E 11 Specification for woven wire test sieve cloth and test sieves (Технические требования на контрольные сита и ситовое полотно из плетеной проволоки)
3 Термины и определения
В настоящем стандарте применен следующий термин с соответствующим определением:
3.1 удельная вязкость по Энглеру (Engler specific viscosity): Отношение времени истечения в секундах 50 см3 образца из вискозиметра Энглера при выбранной температуре ко времени истечения в секундах такого же объема воды при температуре 25 °C. Для определения удельной вязкости битума и битуминозных вяжущих используют температуры 25 °C, 40 °C, 50 °C и 100 °C, но выбирают такую температуру, чтобы численное значение удельной вязкости было не более 45.
4 Сущность метода
4.1 Измеряют время истечения определенного объема жидкого материала через трубку истечения при точно воспроизводимой высоте столба жидкости и точно контролируемой температуре. Удельную вязкость Энглера рассчитывают как отношение времени истечения определенного объема образца к коэффициенту калибровки вискозиметра, определенного как время истечения такого же объема воды.
5 Назначение и применение
5.1 Настоящий метод применяют для описания консистенции битума и битуминозных вяжущих путем измерения характеристик текучести. Метод применим к материалам, которые легко текут при температурах до 100 °C.
6 Аппаратура
6.1 Вискозиметр Энглера, показанный на рисунке 1, состоит из описанных ниже деталей.
A - (106 +/- 1) мм; B - зазор 5,0 мм; C - (25 +/- 1) мм;
D - (52,0 +/- 0,5) мм; E - (2,90 +/- 0,02) мм;
F - (2,80 +/- 0,02) мм; G - (3,0 +/- 0,3) мм;
H - (20,0 +/- 0,1) мм; I - (4,5 +/- 0,2) мм; J - не менее
20 мм; K - менее 50 мм; L - (55 +/- 5) мм; M - не менее
3 мм; N - (10 +/- 1) мм; P - риска; Q - (130 +/- 5) мм;
1 - кожух; 2 - штифт; 3 - зацепка; 4 - крышка;
5 - термометры; 6 - штепсель из твердой древесины;
7 - перемешивающее устройство; 8 - сосуд; 9 - измерительный
и выравнивающий выступ; 10 - трубка истечения;
11 - кольцевая горелка; 12 - измерительная колба
(в настоящее время данная колба недоступна. Подходящая
колба показана на рисунке 2); 13 - регулировочный винт
Рисунок 1 - Вискозиметр Энглера
6.1.1 Сосуд
Позолоченный латунный цилиндрический сосуд внутренним диаметром A (106 +/- 1) мм, закрытый сверху крышкой с двойными стенками. К округлой нижней части крышки присоединена платиновая коническая трубка истечения с металлической облицовкой длиной H (20,0 +/- 0,1) мм, внутренним диаметром верхней части E (2,90 +/- 0,02) мм и внутренним диаметром нижней части F (2,80 +/- 0,02) мм. Трубка истечения наружного диаметра нижней части I, включая толщину металла (4,5 +/- 0,2) мм, проходит через кожух и выступает на расстояние G (3,0 +/- 0,2) мм ниже кожуха, который окружает сосуд. Три металлических выступа измерения, расположенные равноудаленно по окружности сосуда, крепятся к боковой части сосуда. Они выступают внутрь на расстояние около 7 мм, а затем заворачиваются вверх под прямым углом и заканчиваются остриями, которые расположены вертикально на расстоянии D (52,0 +/- 0,5) мм выше нижнего конца трубки истечения и на расстоянии C (25,0 +/- 1,0) мм выше низшей части цилиндрической боковой стенки сосуда. Выступы служат как для указания горизонтальности положения прибора, так и в качестве отметки уровня заполнения образцом объемом приблизительно 250 см3.
6.1.2 Кожух
Сосуд должен окружать кожух, в который наливают воду или другую подходящую жидкость, используемую в качестве бани с постоянной температурой. Кожух на рисунке 1 снабжен отверстиями с зажимами для термометра и мешалки. Штатив поддерживает аппарат и кольцевую горелку, с помощью которой нагревают баню.
Для просмотра документа целиком скачайте его >>>
