Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 6 сентября 2013 г. N 1029-ст

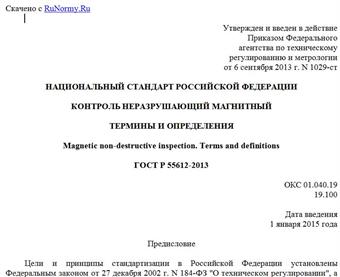

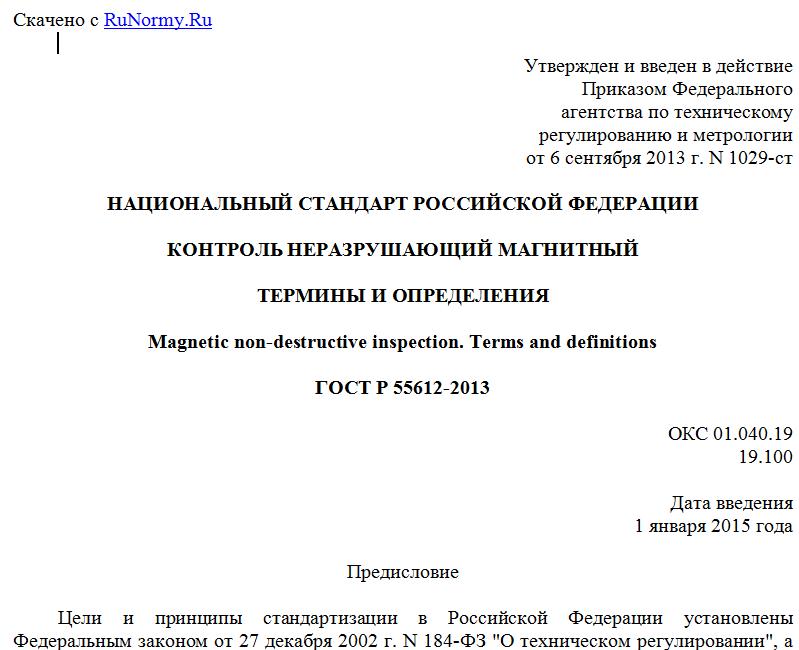

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОНТРОЛЬ НЕРАЗРУШАЮЩИЙ МАГНИТНЫЙ
ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
Magnetic non-destructive inspection. Terms and definitions
ГОСТ Р 55612-2013
ОКС 01.040.19
19.100
Дата введения
1 января 2015 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт оптико-физических измерений" (ФГУП "ВНИИОФИ").
2. Внесен Управлением по метрологии Федерального агентства по техническому регулированию и метрологии, Техническим комитетом по стандартизации ТК 371 "Неразрушающий контроль".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 6 сентября 2013 г. N 1029-ст.
4. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт устанавливает термины с соответствующими определениями, применяемые в области магнитного неразрушающего контроля качества материалов, полуфабрикатов и изделий.
Термины, установленные настоящим стандартом, рекомендуются для применения во всех видах документации, научно-технической учебной и справочной литературе.
Настоящий стандарт следует применять совместно с ГОСТ 19880-74*, ГОСТ 19693-74, ГОСТ 20906-75, ГОСТ 16504-81.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 13699-91 Запись и воспроизведение информации. Термины и определения
ГОСТ 15467-79 Управление качеством продукции. Основные понятия. Термины и определения
ГОСТ 20906-75 Средства измерений магнитных величин. Термины и определения
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
3.1. Основные понятия
3.1.1. Магнитный неразрушающий контроль: неразрушающий контроль, основанный на регистрации магнитных полей рассеяния, возникающих над дефектами, или на определении магнитных свойств объекта контроля.
Примечание. Дефект - по ГОСТ 15467.
3.1.2. Магнитная дефектоскопия: выявление дефектов типа нарушения сплошности материала объекта контроля методами магнитного неразрушающего контроля.
3.1.3. Магнитная дефектометрия: измерение геометрических размеров дефектов и определение их местоположения в объекте контроля методами магнитного неразрушающего контроля.
3.1.4. Магнитная толщинометрия: измерение толщины немагнитных покрытий объекта контроля методами магнитного неразрушающего контроля.
3.1.5. Магнитная структуроскопия: определение структуры материала объекта контроля методами магнитного неразрушающего контроля.
3.1.6. Приложенное магнитное поле: внешнее магнитное поле, в котором находится объект магнитного неразрушающего контроля или его часть.
3.1.7. Магнитное поле рассеяния дефекта: локальное магнитное поле, возникающее в зоне дефекта вследствие магнитной поляризации его границ.
3.1.8. Остаточное магнитное поле (остаточное поле): магнитное поле, создаваемое в пространстве объектом контроля после воздействия на него приложенного магнитного поля.
3.1.9. Магнитный преобразователь: магнитоизмерительный преобразователь, предназначенный для измерения и (или) регистрации, и (или) индикации магнитного поля при магнитном неразрушающем контроле.
Примечание. Термины видов магнитных преобразователей, не установленные в настоящем стандарте, - по ГОСТ 20906.
3.1.10. Сигнал магнитного преобразователя: сигнал (э. д. с., напряжение или сопротивление магнитного преобразователя), несущий информацию об измеряемом магнитном поле.
3.1.11. Отношение сигнал-шум при магнитном неразрушающем контроле (отношение сигнал-шум): отношение пикового значения сигнала магнитного преобразователя, вызванного изменением измеряемой характеристики магнитного поля, к среднему квадратическому значению амплитуды шумов, обусловленных влиянием мешающих параметров объекта контроля.
3.1.12. Чувствительность магнитного преобразователя к контролируемому параметру (чувствительность): отношение приращения сигнала магнитного преобразователя к вызвавшему его малому приращению контролируемого параметра объекта контроля.
3.1.13. Порог реагирования средства магнитного неразрушающего контроля (порог реагирования): наименьшее значение параметра объекта контроля, вызывающее изменение магнитного поля, которое еще может быть зарегистрировано с требуемой степенью достоверности средствами магнитного неразрушающего контроля.
3.1.14. Зона контроля магнитного преобразователя (зона контроля): участок поверхности объекта контроля, в пределах которого контролируемый параметр магнитного поля может быть измерен с заданной чувствительностью магнитным преобразователем.
3.1.15. Индикаторный рисунок: рисунок, образованный на поверхности объекта контроля ферромагнитным порошком в местах возникновения магнитного поля рассеяния дефекта.
3.2. Режим регистрации параметров магнитного поля при магнитном неразрушающем контроле
3.2.1. Режим остаточной намагниченности: режим регистрации значений параметров магнитного поля объекта контроля после снятия приложенного поля.
3.2.2. Режим приложенного поля: режим регистрации значения параметра магнитного поля объекта контроля одновременно с его намагничиванием приложенным полем.
3.2.3. Импульсная индикация: режим регистрации значения параметра магнитного поля на магнитном носителе с последующей визуализацией сечений рельефа магнитного поля.
3.2.4. Яркостная индикация: режим регистрации значения параметра магнитного поля, зафиксированного на магнитном носителе, воспроизведением отпечатков одновременно ряда сечений его рельефа в виде плоского полутонового изображения.
3.3. Средства регистрации и индикации параметров магнитного поля
3.3.1. Магнитный порошок: порошок из ферромагнетика, используемый в качестве индикатора магнитного поля рассеяния.
3.3.2. Люминесцентный магнитный порошок: магнитный порошок, частицы которого покрыты неотслаивающейся пленкой люминофора.
3.3.3. Цветной магнитный порошок: взвесь магнитных частиц в воздухе.
3.3.4. Магнитная паста: смесь, содержащая магнитный или люминесцентный магнитный порошок, жидкую основу и, при необходимости, смачивающую антикоррозийную и другие добавки.
3.3.5. Магнитная суспензия: взвесь магнитного или люминесцентного магнитного порошка в дисперсионной среде, содержащей смачивающие, антикоррозийные и, при необходимости, антивспенивающие, антикоагулирующие и другие добавки.
3.3.6. Накладной магнитный преобразователь: магнитный преобразователь, предназначенный для контроля части сечения по периметру объекта контроля, расположенный над поверхностью объекта и не охватывающий его по всему сечению.
3.3.7. Проходной магнитный преобразователь: магнитный преобразователь, предназначенный для контроля всего сечения по периметру объекта контроля и расположенный с внешней стороны объекта контроля, охватывая его, либо с внутренней стороны, когда объект контроля охватывает преобразователь.
3.3.8. Феррозондовый преобразователь: ферромодуляционный преобразователь с пермаллоевыми сердечниками.
3.4. Методы магнитного неразрушающего контроля
3.4.1. Магнитопорошковый метод: метод магнитного неразрушающего контроля, основанный на использовании в качестве индикатора магнитного порошка.
3.4.2. Индукционный метод: метод магнитного неразрушающего контроля, основанный на регистрации магнитных полей объекта контроля индукционными преобразователями.
3.4.3. Феррозондовый метод: метод магнитного неразрушающего контроля, основанный на регистрации магнитных полей объекта контроля феррозондовыми преобразователями.
3.4.4. Метод эффекта Холла: метод магнитного неразрушающего контроля, основанный на регистрации магнитных полей объекта контроля преобразователями Холла.
3.4.5. Магнитографический метод: метод магнитного неразрушающего контроля, основанный на записи магнитных полей объекта контроля на магнитный носитель с последующим воспроизведением сигналограммы.
Примечание. Сигналограмма - по ГОСТ 13699.
3.4.6. Магниторезистивный метод: метод магнитного неразрушающего контроля, основанный на регистрации магнитного поля объекта контроля магниторезистивными преобразователями.
3.4.7. Пондеромоторный метод: метод магнитного неразрушающего контроля, основанный на пондеромоторном взаимодействии регистрируемого магнитного поля объекта контроля и магнитного поля постоянного магнита, электромагнита или рамки стоком.
3.4.8. Магнитополупроводниковый метод: метод магнитного неразрушающего контроля, основанный на регистрации магнитного поля объекта контроля
