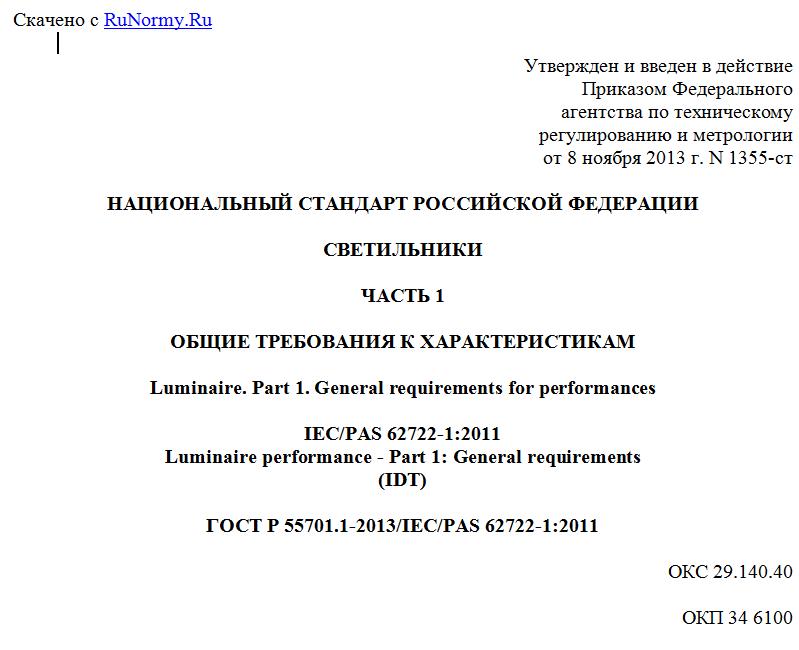

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 8 ноября 2013 г. N 1355-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СВЕТИЛЬНИКИ
ЧАСТЬ 1
ОБЩИЕ ТРЕБОВАНИЯ К ХАРАКТЕРИСТИКАМ
Luminaire. Part 1. General requirements for performances
IEC/PAS 62722-1:2011
Luminaire performance - Part 1: General requirements
(IDT)
ГОСТ Р 55701.1-2013/IEC/PAS 62722-1:2011
ОКС 29.140.40
ОКП 34 6100
Дата введения
1 июля 2014 года
Предисловие
1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "Всероссийский научно-исследовательский, проектно-конструкторский светотехнический институт им. С.И. Вавилова" (ООО "ВНИСИ") на основе собственного аутентичного перевода на русский язык международного документа, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 332 "Светотехнические изделия"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 8 ноября 2013 г. N 1355-ст
4 Настоящий стандарт идентичен международному документу IEC/PAS 62722-1:2011 "Характеристика светильника. Часть 1. Общие требования" (IEC/PAS 62722-1:2011 "Luminaire performance - Part 1: General requirements").
Наименование настоящего стандарта изменено относительно наименования указанного международного документа для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).
1. Область применения
Настоящий стандарт устанавливает общие требования к светильникам с электрическими источниками света на напряжение до 1000 В включительно, обеспечивающие их энергоэффективное применение и защиту окружающей среды при утилизации.
Требования настоящего стандарта распространяются на большинство видов светильников, частные требования к характеристикам светильников с различными типами источников света установлены в серии стандартов МЭК 62722-2.
Примечание - Структура стандартов на светильники позволит в дальнейшем ввести серию стандартов МЭК 62722-3, устанавливающих требования к характеристикам светильников в зависимости от области их назначения, например заливающее освещение, уличное освещение и т.д.
Изготовители светильников должны выполнять требования настоящего стандарта. Соответствие светильников установленным требованиям подтверждают проведением соответствующих измерений.
Настоящий стандарт распространяется на полностью укомплектованные светильники.
2. Нормативные ссылки
Нижеследующие ссылочные стандарты обязательны при применении настоящего стандарта. Для датируемых ссылок применяют только цитируемое издание. Для недатированных ссылок применяют последнее издание стандарта (включая все изменения).
МКО 121:1996 Фотометрия и гониофотометрия светильников (CIE 121:1996, The photometry and goniophotometry of luminaires)
МКО 121-SP1:2009 Фотометрия и гониофотометрия светильников. Дополнение 1. Светильники для аварийного освещения (CIE 121-SP1:2009, The photometry and goniophotometry of luminaires - Supplements 1: Luminaires for emergency lighting)
МЭК 60598-1 Светильники. Общие требования и методы испытаний (IEC 60598-1, Luminaires - Part 1: General requirements and tests)
МЭК 60598-2 (все части) Светильники. Часть 2. Частные требования (IEC 60598-2 (all parts), Luminaires - Part 2: Particular requirements)
Примечание - Приложение A содержит информацию о национальных стандартах, применение которых является предпочтительным в некоторых странах.
3. Термины и определения
В настоящем стандарте применены термины по МЭК 60598-1, а также следующие термины с соответствующими определениями:
3.1 потребляемая мощность (input power): Полная электрическая мощность, в том числе паразитная, потребляемая светильником, включая все его компоненты.
3.2 паразитная мощность (parasitic power): Электрическая мощность, потребляемая цепью зарядки аккумуляторов светильника для аварийного освещения, резервная мощность внешних регулирующих устройств и встроенных в светильник устройств управления при выключенном светильнике.
3.3 потери в режиме ожидания (standby losses): Электрическая мощность, потребляемая выключенным светильником.
Примечание - Для светильников аварийного освещения в режиме ожидания не учитывают потери мощности для зарядки аккумуляторов аварийного освещения.
3.4 номинальная мощность зарядки светильников аварийного освещения (rated emergency lighting charging power): Электрическая мощность, потребляемая цепью зарядки аккумуляторов светильников аварийного освещения.
3.5 эффективность (световая отдача) светильника (luminaire efficacy): Отношение светового потока светильника при установившемся тепловом режиме к потребляемой электрической мощности.
3.6 коэффициент полезного действия светильника, КПД (light output ratio of a luminaire, LOR): Величина отношения светового потока светильника к суммарному световому потоку установленных в нем источников света (ИС).
Примечания
1 Суммарный световой поток ИС - сумма световых потоков, создаваемых каждым ИС независимо друг от друга вне осветительной арматуры при питании от образцового устройства управления, в положении и при температуре окружающей среды, установленных в стандартах или технических условиях на отдельные группы или типы ИС.
2 Характеристика не распространяется на светильники, у которых оптическая система и ИС представляют собой единое целое, например лампы-светильники, неразборные светильники со светодиодами.
3.7 номинальное значение (rated value): Значение характеристик светильников, объявленных изготовителем или ответственным поставщиком для условий работы, указанных в настоящем или других стандартах на светильники.
3.8 испытательное напряжение (test voltage): Напряжение, при котором проводят измерения.
4. Общие требования
4.1 Светильники должны соответствовать требованиям стандартов серии МЭК 60598-2 в зависимости от их исполнения.
4.2 Светильники должны соответствовать требованиям настоящего стандарта и частным требованиям стандартов серии МЭК 62722-2 в зависимости от применяемых типов ИС.
4.3 Характеристики светильников, установленные в настоящем стандарте, должны быть указаны изготовителем в каталогах, на веб-сайте и т.п.
5. Источники света и компоненты светильников
ИС и компоненты, входящие в состав светильников или поставляемые с ними, должны удовлетворять требованиям соответствующих стандартов МЭК.
6. Светотехнические параметры
Светотехнические параметры должны быть указаны для всех типов светильников, отличающихся компонентами и типами оптических систем.
Светотехнические параметры светильников должны быть представлены в соответствии с установленным международным или региональным форматом. При использовании компьютерного проектирования осветительных установок кривую силы света рекомендуется представлять в виде файлов стандартных форматов, например в ies-формате.
Примечание - Приложение A содержит информацию о региональных стандартах, применение которых является предпочтительным в других странах.
Для определения КПД световой поток светильников должен быть измерен в соответствии со стандартами МКО 121 или МКО 121-SP1. Для подтверждения заявленных производителем характеристик (кривой силы света, светового потока и т.п.) проводят светотехнические измерения.
Примечание - Светотехнические параметры светильников одного типа могут отличаться в допустимых пределах из-за технологических погрешностей. При измерениях нормируют погрешность лабораторных измерений.
Все светотехнические параметры светильников измеряют при номинальном напряжении питания.
Примечание - Светотехнические параметры светильников аварийного освещения при работе в режиме аварийного освещения указаны в МЭК 60598-2-22.
В светильниках используют любые типы ИС, например галогенные лампы, компактные люминесцентные лампы со встроенным пускорегулирующим аппаратом (ПРА) или светодиодные лампы со встроенным устройством управления, соответствующие требованиям стандартов МЭК. В каталоге изготовителя или на веб-сайте для каждого светильника должно быть указано число ИС, их тип и мощность.
Примечание - Международная система обозначений типов и модификаций ИС - по МЭК 61231 (ILCOS).
7. Электрические параметры
Для каждого светильника изготовитель должен указать следующую информацию:
a) номинальное питающее напряжение;
b) номинальную потребляемую мощность;
c) номинальную паразитную мощность регулирующих устройств при выключенных ИС;
d) номинальную мощность зарядки аккумуляторов аварийного освещения.
Значения электрических параметров светильников, измеренные при номинальном питающем напряжении, не должны превышать значений, заявленных
