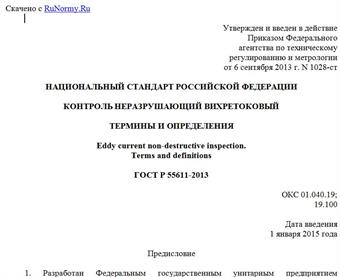

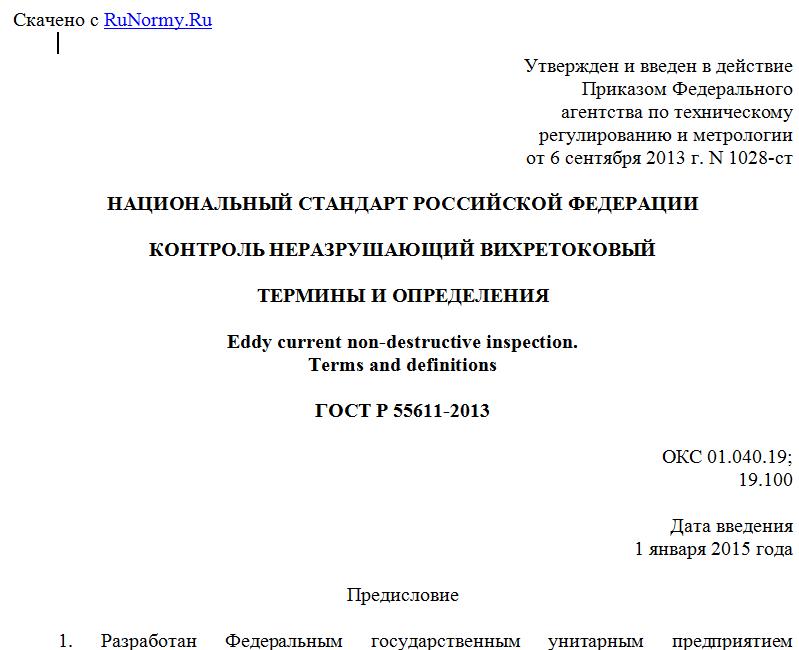

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 6 сентября 2013 г. N 1028-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОНТРОЛЬ НЕРАЗРУШАЮЩИЙ ВИХРЕТОКОВЫЙ
ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
Eddy current non-destructive inspection.
Terms and definitions
ГОСТ Р 55611-2013
ОКС 01.040.19;
19.100
Дата введения
1 января 2015 года
Предисловие
1. Разработан Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт оптико-физических измерений" (ФГУП "ВНИИОФИ").
2. Внесен Управлением по метрологии Федерального агентства по техническому регулированию и метрологии, Техническим комитетом по стандартизации ТК 371 "Неразрушающий контроль".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 6 сентября 2013 г. N 1028-ст.
4. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
Введение
Термины, установленные настоящим стандартом, рекомендуются для применения во всех видах документации, научно-технической учебной и справочной литературе.
Для каждого понятия установлен один стандартизованный термин. Применение терминов-синонимов стандартизованного термина запрещается. Недопустимые к применению термины-синонимы приведены в стандарте в качестве справочных и обозначены "Ндп".
Для отдельных стандартизованных терминов в стандарте приведены в качестве справочных их краткие формы, которые разрешается применять в случаях, исключающих возможность их различного толкования. Установленные определения можно, при необходимости, изменять по форме изложения, не допуская нарушения границ понятий.
В случае, когда необходимые и достаточные признаки понятия содержатся в буквальном значении термина, определение не приводится и поставлен прочерк (-).
Стандартизованные термины набраны полужирным шрифтом, их краткая форма - светлым, а недопустимые синонимы - курсивом.
В стандарте приведены алфавитные указатели содержащихся в нем терминов на русском языке и их иностранных эквивалентов.
1. Область применения
Настоящий стандарт устанавливает термины и определения основных понятий в области вихретокового неразрушающего контроля качества материалов, полуфабрикатов и изделий (далее - объектов).
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 13699-91 Запись и воспроизведение информации. Термины и определения
ГОСТ 15467-79 Управление качеством продукции. Основные понятия. Термины и определения
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
3.1. Основные понятия
3.1.1. Вихретоковый неразрушающий контроль (eddy current nondestructive testing): неразрушающий контроль, основанный на анализе взаимодействия внешнего электромагнитного поля с электромагнитным полем вихревых токов, наводимых в объекте контроля этим полем.
3.1.2. Вихретоковый преобразователь; преобразователь (eddy current probe): устройство, состоящее из одной или нескольких индуктивных отметок, предназначенных для возбуждения в объекте контроля вихревых токов и преобразования зависящего от параметров объекта электромагнитного поля в сигнал преобразователя.
3.1.3. Начальная э. д. с. вихретокового преобразователя; начальная э. д. с.; Ндп. Э. д. с. холостого хода (initial electromotive force of eddy current probe): э. д. с. на выводах разомкнутой измерительной обмотки вихретокового преобразователя при отсутствии объекта контроля.
3.1.4. Вносимая э. д. с. вихретокового преобразователя; вносимая э. д. с. (added electromotive force of eddy current probe): приращение э. д. с. на выводах разомкнутой измерительной обмотки вихретокового преобразователя, обусловленное внесением в его электромагнитное поле объекта контроля.
3.1.5. Относительная вносимая э. д. с. вихретокового преобразователя (added relative electromotive force of eddy current probe): отношение вносимой э. д. с. вихретокового преобразователя к его начальной э. д. с.
3.1.6. Вносимое напряжение вихретокового преобразователя; вносимое напряжение (added voltage of eddy current probe): приращение напряжения на выводах измерительной обмотки вихретокового преобразователя, обусловленное внесением в его электромагнитное поле объекта контроля.
3.1.7. Вносимое сопротивление вихретокового преобразователя; вносимое сопротивление (added resistance of eddy current probe): приращение сопротивления обмотки вихретокового преобразователя, обусловленное внесением в его электромагнитное поле объекта контроля.
Примечание. В зависимости от вида вносимого сопротивления допускается различать активное, реактивное или комплексное вносимое сопротивление вихретокового преобразователя.
3.1.8. Комплексная плоскость вихретокового преобразователя (complex plane of eddy current probe): плоскость с двумя ортогональными координатными осями, по одной из которых откладывают действительные составляющие э. д. с., напряжения или комплексного сопротивления преобразователя, а по другой - мнимые.
3.1.9. Годограф вихретокового преобразователя (hodograph diagram of eddy current probe): геометрическое место концов вектора э. д. с. или напряжения на комплексной плоскости преобразователя, полученное в результате изменения частоты, удельной электрической проводимости, относительной магнитной проницаемости, размеров объекта контроля, размеров преобразователя, других влияющих факторов или образованных из них обобщенных переменных величин.
3.1.10. Диаграмма комплексного сопротивления вихретокового преобразователя (impedance diagram of eddy current probe): комплексная плоскость, точки которой изображают числовые значения комплексного сопротивления вихретокового преобразователя, полученные в результате изменения частоты, удельной электрической проводимости, относительной магнитной проницаемости, размеров объекта контроля, размеров преобразователя или образованных из них обобщенных переменных.
3.1.11. Сигнал вихретокового преобразователя (eddy current probe signal): сигнал (э. д. с., напряжение или сопротивление преобразователя), несущий информацию о параметрах объекта контроля и обусловленный взаимодействием электромагнитного поля преобразователя с объектом контроля.
3.1.12. Глубина проникновения электромагнитного поля вихретокового преобразователя; глубина проникновения (electromagnetic field penetration depth of eddy current probe): расстояние от поверхности объекта контроля до слоя, в котором плотность вихревых токов в e раз меньше, чем на поверхности, где e - это основание натурального логарифма, равное 2,7183.
3.1.13. Обобщенный параметр вихретокового контроля; обобщенный параметр (generalised parameter of eddy current testing): безразмерная величина, характеризующая свойства вихретокового преобразователя, объекта контроля или условия контроля.
Пример - ,
где R - радиус эквивалентного витка обмотки преобразователя или радиус цилиндрического объекта контроля при использовании однородного поля;
- круговая частота тока возбуждения;
- магнитная постоянная, равная ;
- магнитная проницаемость среды.
3.1.14. Локальность вихретокового контроля (locality of eddy current testing): площадь поверхности объекта контроля, в пределах которой контролируемый параметр интегрирован преобразователем и его среднее значение принимают за значение параметра в диапазоне измерений.
3.1.15. Ток возбуждения вихретокового преобразователя; Ндп. Ток питания (exciting current of eddy current probe): ток обмотки возбуждения вихретокового преобразователя.
3.1.16. Частота тока возбуждения вихретокового преобразователя; Ндп. Рабочая частота (exciting current frequency of eddy current probe): -
3.1.17. Отношение "сигнал-шум" вихретокового преобразователя (signal-to-noise ratio of eddy current probe): отношение пикового значения сигнала преобразователя, вызванного изменением контролируемого параметра, к среднему квадратическому значению амплитуды шумов, обусловленных влиянием мешающих параметров объекта контроля.
3.1.18. Контролируемый параметр при вихретоковом контроле (test parameter of eddy current testing): параметр объекта, подлежащий контролю путем преобразования в сигнал вихретокового преобразователя.
3.1.19. Мешающий параметр вихретокового контроля (stray parameter of eddy current testing): параметр объекта, не подлежащий контролю, изменение которого оказывает влияние на результаты контроля.
3.1.20. Чувствительность к контролируемому параметру при вихретоковом контроле (sensitivity to test parameter at eddy current testing): отношение приращения сигнала вихретокового преобразователя к вызвавшему его малому приращению контролируемого параметра.
3.1.21. Отстройка при вихретоковом контроле (suppression at eddy current testing): подавление влияния на результаты контроля изменения мешающего параметра.
3.1.22. Направление отстройки при вихретоковом контроле (suppression direction at eddy current testing): направление на комплексной плоскости вихретокового преобразователя, нормальное к годографу напряжения, вызванному изменением мешающего параметра.
3.2. Методы вихретокового неразрушающего контроля
3.2.1. Амплитудный метод вихретокового неразрушающего контроля; амплитудный метод (amplitude method of eddy current non-destructive testing): метод вихретокового неразрушающего контроля, основанный на измерениях амплитуды сигнала преобразователя.
3.2.2. Фазовый метод вихретокового неразрушающего контроля; фазовый метод (phase method of eddy current non-destructive testing): метод вихретокового неразрушающего контроля, основанный на измерениях фазы сигнала преобразователя.
3.2.3. Амплитудно-фазовый метод вихретокового неразрушающего контроля; амплитудно-фазовый метод (amplitude-phase method of eddy current non-destructive testing): метод вихретокового неразрушающего контроля, основанный на измерениях проекции вектора напряжения преобразователя на направлении отстройки.
