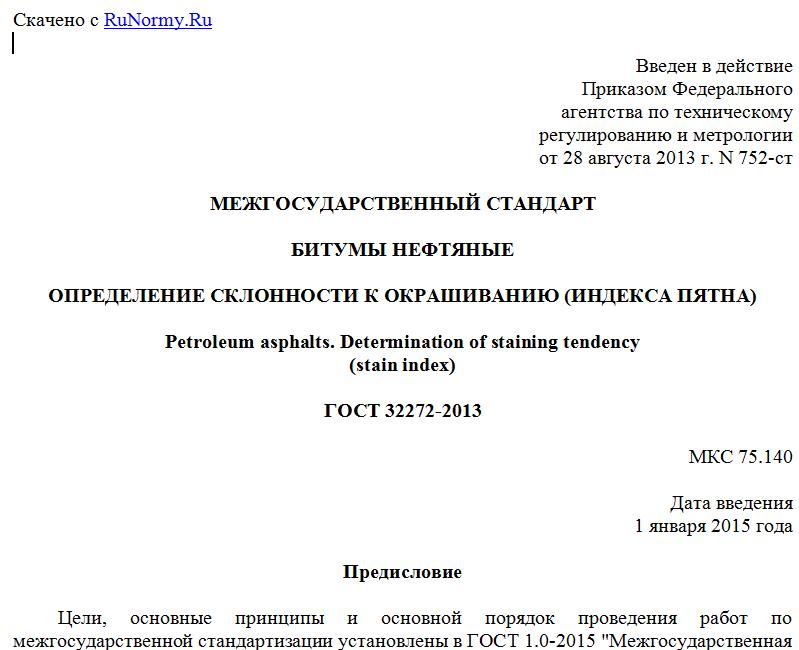

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 28 августа 2013 г. N 752-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
БИТУМЫ НЕФТЯНЫЕ
ОПРЕДЕЛЕНИЕ СКЛОННОСТИ К ОКРАШИВАНИЮ (ИНДЕКСА ПЯТНА)
Petroleum asphalts. Determination of staining tendency
(stain index)
ГОСТ 32272-2013
МКС 75.140
Дата введения
1 января 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Техническим комитетом по стандартизации 160 "Продукция нефтехимического комплекса", Государственным унитарным предприятием "Институт нефтехимпереработки Республики Башкортостан" (ГУП "Институт нефтехимпереработки РБ"), Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский центр стандартизации, информации и сертификации сырья, материалов и веществ" (ФГУП "ВНИЦСМВ") на основе перевода на русский язык англоязычной версии стандарта, указанного в пункте 5, который выполнен ФГУП "СТАНДАРТИНФОРМ"
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (протокол от 28 августа 2013 г. N 58-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 28 августа 2013 г. N 752-ст межгосударственный стандарт ГОСТ 32272-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2015 г.
5 Настоящий стандарт идентичен стандарту ASTM D 2746-07 "Стандартный метод определения склонности к окрашиванию битума (индекса пятна)" ["Standard test method for staining tendency of asphalt (stain index)", IDT].
Стандарт разработан Комитетом ASTM D 08 "Кровельные и гидроизоляционные материалы" и находится под контролем подкомитета D 08.02 "Кровля, черепица и отделочные материалы" Американского общества специалистов по испытаниям материалов.
Наименование настоящего стандарта изменено относительно наименования указанного стандарта для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6).
Официальные экземпляры стандарта ASTM, на основе которого подготовлен настоящий межгосударственный стандарт, стандарты ASTM, на которые даны ссылки, имеются в Федеральном информационном фонде технических регламентов и стандартов.
Сведения о соответствии ссылочных международных стандартов межгосударственным стандартам приведены в дополнительном приложении ДА.
6 ВВЕДЕН ВПЕРВЫЕ
7 ПЕРЕИЗДАНИЕ. Декабрь 2016 г.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).
1 Область применения
1.1 Настоящий стандарт устанавливает метод определения склонности битумов к окрашиванию - индекса пятна, пропорционального наблюдаемой степени окрашивания.
1.2 Метод распространяется на битумы с температурой размягчения по кольцу и шару более 85 °C (185 °F).
Примечание 1 - Настоящий метод испытаний по согласованию заинтересованных сторон можно распространить на битуминозные материалы с температурой размягчения не более 85 °C (185 °F) путем изменения температуры испытания по сравнению с указанной в разделе 7. В отчете о результатах испытаний наряду со ссылкой на настоящий метод указывают применяемую температуру испытания и то, что неприменимы результаты по разделу 9, а также точность и смещение по разделу 10.
1.3 Значения, установленные в единицах измерения системы СИ, являются стандартными. Значения в скобках приведены только для информации.
1.4 В настоящем стандарте не предусмотрено рассмотрение всех вопросов обеспечения безопасности, связанных с его использованием. Пользователь настоящего стандарта несет ответственность за установление соответствующих правил по технике безопасности и охране здоровья, а также определяет целесообразность применения законодательных ограничений перед его использованием.
2 Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения) <*>.
--------------------------------
<*> Уточнить ссылки на стандарты ASTM можно на сайте ASTM www.astm.org или в службе поддержки клиентов ASTM: service@astm.org. В информационном томе ежегодного сборника стандартов ASTM следует обращаться к сводке стандартов ежегодного сборника стандартов на странице сайта.
ASTM D 36 Test method for softening point of bitumen (ring-and-ball apparatus) [Метод определения температуры размягчения битума (аппарат кольца и шара)]
ASTM D 140 Practice for sampling bituminous materials (Руководство по отбору проб битуминозных материалов)
ASTM E 2251 Specification for liquid-in-glass ASTM thermometers with low-hazard precision liquids (Спецификация на жидкостные стеклянные термометры ASTM с малоопасными прецизионными жидкостями)
3 Сущность метода
3.1 Отлитый в латунное кольцо диск битума помещают горизонтально на лист фильтровальной бумаги, размещенный на плоской пластине, и выдерживают при температуре 80 °C (175 °F) в течение 120 ч. Для определения характеристик окрашивания битума сравнивают диаметр образовавшегося на бумаге окрашенного пятна с внутренним диаметром латунного кольца. Индекс пятна представляет собой разность между диаметром окрашенного пятна и первоначальным диаметром диска, измеренным с точностью до 0,5 мм (1/64 дюйма).
4 Назначение и применение
4.1 Настоящий метод испытаний определяет склонность масляных компонентов произвольно выделяться из битума. Выделение масляных компонентов из битума может вызвать окрашивание битумных покрытий и контактирующих материалов при хранении и использовании.
4.2 Индекс пятна характеризует термическую стабильность битума. Высокий индекс пятна указывает на низкую стабильность и высокую склонность к окрашиванию.
4.3 Настоящий метод используют для определения склонности битумов к окрашиванию и сравнения результатов испытания с результатами материала с известной склонностью к окрашиванию.
5 Аппаратура
5.1 Кольца
Латунные стопорные кольца с прямоугольным буртиком, размеры которых соответствуют кольцам, используемым в аппарате для определения температуры размягчения по кольцу и шару (ASTM D 36, рисунок 1 a).
5.1.1 Внутренний диаметр кольца, контактирующего с фильтровальной бумагой при испытании, должен быть 16 мм (40/64 дюйма).
Примечание 2 - Результаты испытания по настоящему методу зависят от точности измерения диаметра кольца и плотности прилегания плоскости диска битума и буртика кольца к поверхности фильтровальной бумаги. Поэтому не используют деформированные кольца.
5.2 Пластина для налива
Плоская, гладкая латунная пластина размером приблизительно 50 x 75 мм (2 x 3 дюйма).
5.3 Бумага
Стандартная фильтровальная бумага, дважды промытая кислотой класса ч.д.а. <1>.
--------------------------------
<1> В настоящее время единственной подходящей бумагой, известной комитету D 08, является фильтровальная бумага Ватман N 40, которую можно получить у компаний, поставляющих лабораторное оборудование.
5.3.1 Площадь фильтровальной бумаги должна быть достаточно большой для размещения требуемого количества образцов, как описано в 7.3.
5.4 Опорная плита
Для испытания используют плоскую, чистую, гладкую металлическую плиту толщиной приблизительно 1,5 мм (1/16 дюйма) площадью, достаточной для размещения фильтровальной бумаги.
5.5 Термостат
Термостат, обеспечивающий поддержание температуры испытания 80 °C (175 °F) с точностью до +/- 1 °C (+/- 2 °F).
5.6 Термометр
Термометр ASTM диапазоном измерения от минус 20 °C до плюс 102 °C (от минус 5 °F до плюс 215 °F), удовлетворяющий требованиям к термометру S12C (или S12F) по ASTM E 2251. Можно использовать другие термометрические устройства, обеспечивающие измерение температуры испытания с точностью, эквивалентной термометру по ASTM E 2251 до 1 °C (2 °F), и стабильное в пределах 1 °C (2 °F).
Для просмотра документа целиком скачайте его >>>
