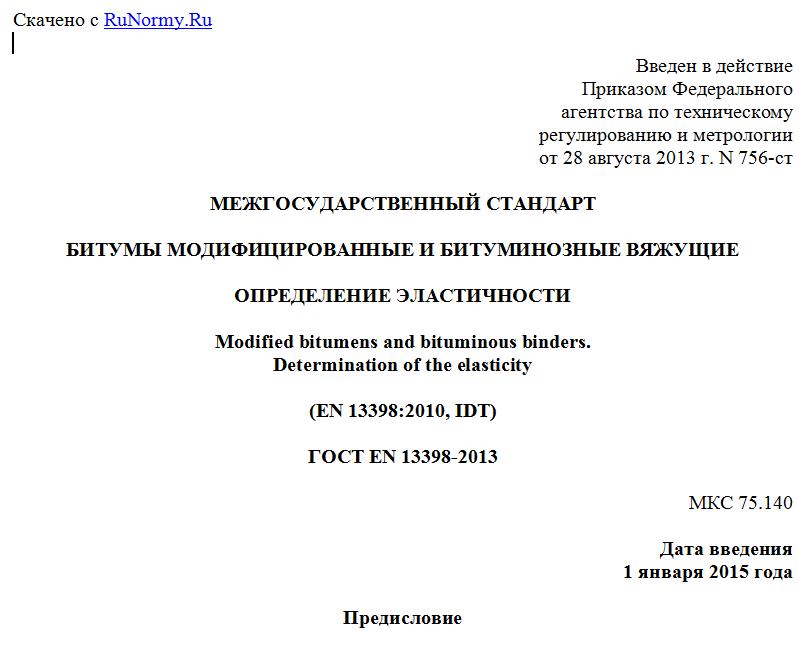

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 28 августа 2013 г. N 756-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
БИТУМЫ МОДИФИЦИРОВАННЫЕ И БИТУМИНОЗНЫЕ ВЯЖУЩИЕ
ОПРЕДЕЛЕНИЕ ЭЛАСТИЧНОСТИ
Modified bitumens and bituminous binders.
Determination of the elasticity
(EN 13398:2010, IDT)
ГОСТ EN 13398-2013
МКС 75.140
Дата введения
1 января 2015 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Техническим комитетом по стандартизации ТК 160 "Продукция нефтехимического комплекса", Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский центр стандартизации, информации и сертификации сырья, материалов и веществ" (ФГУП "ВНИЦСМВ") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (протокол от 28 августа 2013 г. N 58-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Настоящий стандарт идентичен европейскому региональному стандарту EN 13398:2010 Bitumen and bituminous binders - Determination of the elastic recovery of modified bitumen (Битум и битуминозные вяжущие. Определение упругого восстановления модифицированного битума).
Европейский региональный стандарт разработан техническим комитетом CEN/TC 336 "Битуминозные вяжущие" Европейского комитета по стандартизации (CEN), секретариат которого ведет AFNOR.
Перевод с английского языка (en).
Наименование настоящего стандарта изменено относительно наименования указанного европейского регионального стандарта для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6).
Официальные экземпляры европейского регионального стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, европейские региональные стандарты, на которые даны ссылки, имеются в национальном органе по стандартизации.
Сведения о соответствии межгосударственных стандартов ссылочным стандартам приведены в дополнительном приложении Д.А.
Степень соответствия - идентичная (IDT)
5 Приказом Федерального агентства по техническому регулированию и метрологии от 28 августа 2013 г. N 756-ст межгосударственный стандарт ГОСТ EN 13398-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2015 г.
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1 Область применения
Настоящий стандарт устанавливает метод определения эластичности (упругого восстановления) битуминозных вяжущих в дуктилометре при температуре испытания (обычно 25 °C или 10 °C, также можно использовать другие значения температуры).
Настоящий стандарт распространяется также на битуминозные вяжущие, модифицированные термопластичными эластомерами, но может быть распространен и на битуминозные вяжущие, для которых характерно незначительное восстановление.
Применение настоящего стандарта может быть связано с использованием опасных материалов, операций и оборудования. В настоящем стандарте не предусмотрено рассмотрение всех вопросов обеспечения безопасности, связанных с его использованием. Пользователь настоящего стандарта несет ответственность за установление соответствующих правил по технике безопасности и охране здоровья, а также определяет целесообразность применения законодательных ограничений перед его использованием.
2 Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения).
EN 58 Bitumen and bituminous binders - Sampling bituminous binders (Битум и битуминозные вяжущие. Отбор проб битуминозных вяжущих)
EN 12594 Bitumen and bituminous binders - Preparation of test samples (Битум и битуминозные вяжущие. Приготовление образцов для испытаний)
EN 13589 Bitumen and bituminous binders - Determination of the tensile properties of modified bitumen by the force ductility method (Битум и битуминозные вяжущие. Определение механических свойств при растяжении модифицированного битума методом растяжения)
ISO 5725 (all parts) Accuracy (trueness and precision) of measurement methods and results [Точность (правильность и прецизионность) методов и результатов измерений]
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 нить битума (bitumen thread): Образец для испытания, отлитый в форме и растянутый в нить.
3.2 половины нити (half-threads): Две части, полученные при разрезании пополам растянутой до 200 мм нити образца битума.
3.3 упругое восстановление (elastic recovery): Расстояние между концами половин нити в процентах от длины 200 мм, полученное через 30 мин после разрезания нити.
4 Сущность метода
Образец битуминозного вяжущего растягивают при температуре испытания с постоянной скоростью 50 мм/мин до заданного удлинения 200 мм. Полученную таким образом нить разрезают пополам. После установленного времени восстановления измеряют длину половинок нити и выражают ее в процентах от заданного удлинения.
5 Аппаратура
Используют обычную лабораторную аппаратуру и стеклянную посуду, а также следующее.
5.1 Форма для литья образца
Металлическая форма для литья, состоящая из двух половин, размерами, указанными на рисунке 1.
A - (10,0 +/- 0,2) мм; B - (20,0 +/- 0,2) мм;
C - (30,0 +/- 0,3) мм; D - (7,3 +/- 0,5) мм;
E = R + D - (22,8 +/- 0,9) мм; R - (15,5 +/- 0,7) мм;
толщина - (10,0 +/- 0,1) мм
Рисунок 1 - Тип формы для литья
(размеры обязательные, форма произвольная)
Концы формы являются зажимами. Форма зажимов соответствует требованиям, установленным в EN 13598.
Предупреждение - Предельные отклонения размеров D и R больше обычных. Допускается использовать форму для литья по стандарту [1].
Обе половины формы удерживаются двумя диаметрально противоположными скользящими штифтами. Форму для литья размещают на плоской металлической плите и во время заполнения прижимают к ней с помощью винта или пластины.
5.2 Дуктилометр
Дуктилометр состоит из водяной бани (5.2.1), устройства контроля температуры (5.2.3) и растягивающего устройства (5.2.2).
5.2.1 Водяная баня
Размер водяной бани должен обеспечивать удлинение образца до 200 мм. Конструкция бани должна позволять проводить испытания не менее двух образцов одновременно. Расстояние между каждой формой и стенками бани должно быть не менее 10 мм. Уровень воды в бане должен быть таким, чтобы над образцом и под ним было не менее 25 мм воды.
Циркуляция воды в бане, обеспечиваемая термостатом, и дополнительная термоизоляция бани должны поддерживать требуемую температуру испытания с точностью +/- 0,5 °C. Вода в бане в течение испытания должна циркулировать со скоростью 1,5 дм3/мин.
Примечание - Рекомендуют направлять поток воды из входного отверстия на отражатель для предотвращения образования турбулентного потока.
5.2.2 Растягивающее устройство
Растягивающее устройство должно позволять проводить параллельные испытания двух образцов. Растягиваемые пластины должны быть точно установлены с помощью каретки, позволяющей легко вставлять штифты в отверстия зажимов. Конструкция привода растягивающего устройства должна обеспечивать равномерное
