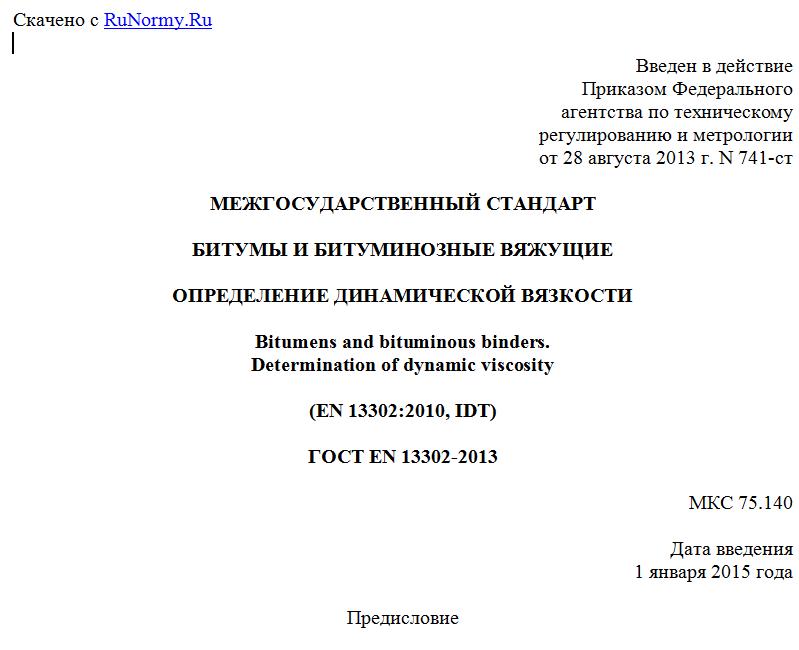

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 28 августа 2013 г. N 741-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
БИТУМЫ И БИТУМИНОЗНЫЕ ВЯЖУЩИЕ
ОПРЕДЕЛЕНИЕ ДИНАМИЧЕСКОЙ ВЯЗКОСТИ
Bitumens and bituminous binders.
Determination of dynamic viscosity
(EN 13302:2010, IDT)
ГОСТ EN 13302-2013
МКС 75.140
Дата введения
1 января 2015 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Техническим комитетом по стандартизации ТК 160 "Продукция нефтехимического комплекса", Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский центр стандартизации, информации и сертификации сырья, материалов и веществ" (ФГУП "ВНИЦСМВ") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Евразийским советом по стандартизации, метрологии и сертификации по переписке (протокол N 58-П от 28 августа 2013 г.)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Настоящий стандарт идентичен европейскому региональному стандарту EN 13302:2010 Bitumen and bituminous binders - Determination of dynamic viscosity of bituminous binder using a rotating spindle apparatus (Битум и битуминозные вяжущие. Определение динамической вязкости битуминозного вяжущего на аппарате с вращающимся шпинделем).
Европейский региональный стандарт разработан техническим комитетом CEN/TC 336 "Битуминозные вяжущие" Европейского комитета по стандартизации (CEN), секретариат которого ведет AFNOR.
Перевод с английского языка (en).
Наименование настоящего стандарта изменено относительно наименования европейского регионального стандарта для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6).
Официальные экземпляры европейского регионального стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, европейские региональные стандарты, на которые даны ссылки, имеются в национальном органе по стандартизации.
Сведения о соответствии межгосударственных стандартов ссылочным европейским региональным стандартам приведены в дополнительном приложении Д.А.
Степень соответствия - идентичная (IDT)
5 Приказом Федерального агентства по техническому регулированию и метрологии от 28 августа 2013 г. N 741-ст межгосударственный стандарт ГОСТ EN 13302-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2014 г.
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и правок в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомления и тексты размещаются в информационной системе общего пользования - на информационном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает метод определения динамической вязкости различных битуминозных вяжущих - модифицированных и немодифицированных, битумных эмульсий, разбавленных и разжиженных битуминозных вяжущих, на аппарате с вращающимся шпинделем (коаксиальном вискозиметре).
В настоящем стандарте приведены используемые температуры и коэффициенты сдвига, при необходимости динамическая вязкость также может быть измерена при других температурах и коэффициентах сдвига.
Применение настоящего стандарта может быть связано с использованием опасных материалов, операций и оборудования. В настоящем стандарте не предусмотрено рассмотрение всех вопросов обеспечения безопасности, связанных с его использованием. Пользователь настоящего стандарта несет ответственность за установление соответствующих правил по технике безопасности и охране здоровья, а также определяет целесообразность применения законодательных ограничений перед его использованием.
2. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения).
EN 58 Bitumen and bituminous binders - Sampling bituminous binders (Битум и битуминозные вяжущие. Отбор проб битуминозных вяжущих)
EN 12594 Bitumen and bituminous binders - Preparation of test samples (Битум и битуминозные вяжущие. Приготовление образцов для испытаний)
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяют в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 напряжение сдвига (shear stress): Отношение силы, действующей тангенциально поверхности, к площади поверхности.
Примечание - Напряжение сдвига выражают в Н/м2, кг/(м·с2) или Па.
3.2 коэффициент сдвига (shear rate): Градиент скорости в текущей жидкости, перпендикулярный к напряжению.
Примечание 1 - Напряжение сдвига выражают в с-1.
Примечание 2 - Вычисление коэффициента сдвига зависит от геометрии вискозиметра. Способ вычисления указывает производитель вискозиметра.
3.3 динамическая вязкость (dynamic viscosity): Соотношение между приложенным напряжением сдвига и коэффициентом сдвига.
Примечание 1 - Динамическая вязкость выражается в Па·с. Часто используемой дольной единицей измерения динамической вязкости является мПа·с.
Примечание 2 - Динамическая вязкость является мерой сопротивления перемещению одной части жидкости относительно другой.
3.4 ньютоновская жидкость (newtonian fluid): Жидкость, динамическая вязкость которой не зависит от коэффициента сдвига.
Примечание - Отношение напряжения сдвига к коэффициенту сдвига является вязкостью жидкости. Если это отношение непостоянное, жидкость является неньютоновской. В зависимости от температуры и коэффициента сдвига многие жидкости имеют свойства как ньютоновских, так и неньютоновских жидкостей.
3.5 кажущаяся вязкость (apparent viscosity): Термин, используемый для характеристики сопротивления перемещению одной части ньютоновской или неньютоновской жидкости относительно другой.
3.6 коэффициент формы (form factor): Особый коэффициент или коэффициенты, применяемые к конкретному оборудованию, для получения действительной вязкости по показаниям, главным образом зависящим от геометрии аппарата.
4. Сущность метода
К шпинделю (например, цилиндру), вращающемуся в специальном контейнере с испытуемым образцом, прикладывают вращающий момент и измеряют относительное сопротивление шпинделя вращению и, следовательно, динамическую вязкость образца. В расчетах возможно применение коэффициента формы для получения действительной динамической вязкости при температуре испытания.
Примечание 1 - При испытании по настоящему методу некоторые битуминозные материалы могут иметь свойства неньютоновских жидкостей. Так как значения вязкости неньютоновской жидкости не являются уникальным свойством материала, но отражают поведение жидкости и измерительной системы, то необходимо учитывать, что характеристики, получаемые по настоящему методу, не всегда могут прогнозировать поведение жидкости при эксплуатации. Сравнение вязкости неньютоновских жидкостей проводят только для результатов измерений, полученных при схожих напряжениях сдвига и коэффициентах сдвига.
Примечание 2 - В отличие от битумов пенетрационного класса битумы, модифицированные полимерами (РМВ), не образуют прямую линию на диаграмме Хеукелома. Это означает, что для получения информации о температурной чувствительности РМВ вязкость должна быть определена при разных температурах.
5. Аппаратура
Помимо обычной лабораторной аппаратуры и стеклянной посуды используют следующее.
5.1 Вискозиметр с вращающимся шпинделем
Измерение ротационными вискозиметрами динамической вязкости битуминозных материалов, указанных в настоящем стандарте, охватывает широкие диапазоны коэффициентов сдвига и вязкости:
- коэффициент сдвига: от 1 до 104 с-1;
- динамическая вязкость: от 10-2 до 106 Па·с.
Для того чтобы охватить все продукты, указанные в разделе 1, при наиболее часто используемых условиях испытаний, для испытаний по настоящему стандарту
